泰克DPO3014示波器旋钮失效按钮失灵故障维修案例

　　故障描述

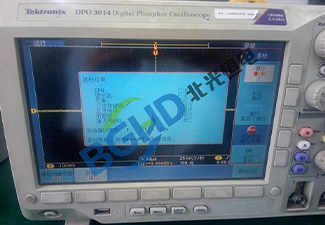

　　客户送修一台Tektronix DPO3014数字荧光示波器。开机后屏幕显示正常，波形测量功能完好，但前面板所有旋钮旋转无反应，菜单按钮按下无效，触屏操作正常。仅能通过触屏控制，面板物理操作全部失灵。

　　故障排查

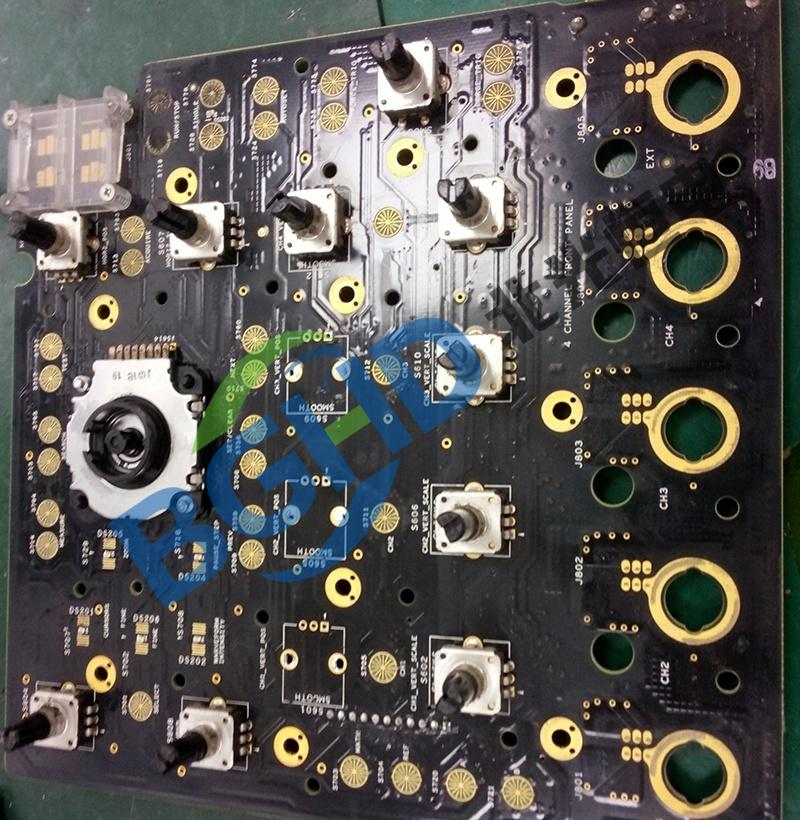

　　触屏正常说明系统软件和主板工作正常，故障局限于前面板按键板和旋钮编码器电路。拆开前面板，检查按键板与主板的连接排线，重新插拔清洁后故障依旧。测量按键板供电电压，+5V正常，但+3.3V供电实测仅+1.8V。

　　该路供电由主板经排线送至前面板，为按键扫描芯片和旋钮编码器供电。电压不足导致扫描芯片无法正常工作，所有物理操作失效。追溯主板端+3.3V供电，发现输出滤波电容外观无异常，但电桥测量容量严重衰减。电容老化导致带载能力下降，前面板供电不足。

　　维修处理

　　更换同规格滤波电容，+3.3V供电恢复正常。装机后所有旋钮按钮功能恢复正常，操作灵敏。全功能测试通过。

　　维修小结

　　面板操作失灵但触屏正常的故障，根因是前面板+3.3V供电电容老化。排查此类故障优先检查面板供电电压，而非直接更换按键板或旋钮编码器。
