罗德与施瓦茨SMW200A信号源开机报错故障维修案例

　　故障描述

　　客户送修一台Rohde & Schwarz SMW200A矢量信号发生器。开机自检时报错，具体代码指向内部射频模块自检失败，所有射频输出被锁定，无法进入正常工作界面。

　　故障排查

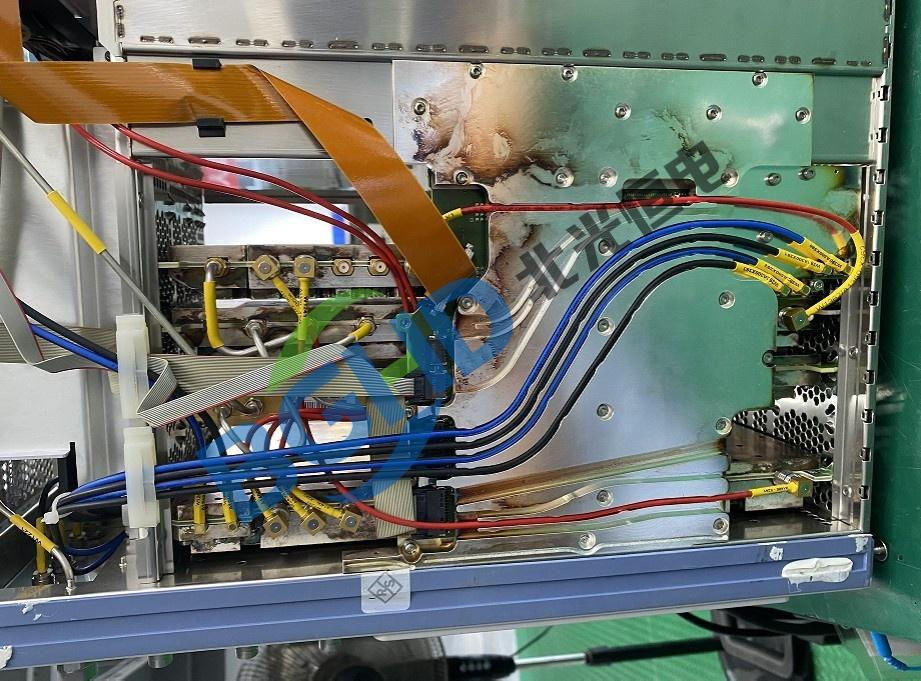

　　报错指向射频模块，需排查该模块供电和信号链路。拆机后首先检查射频模块各路供电。测量发现一路+5V模拟供电实测仅+3.4V，明显偏低。该路为射频模块内部放大器提供偏置，电压不足导致模块自检失败。

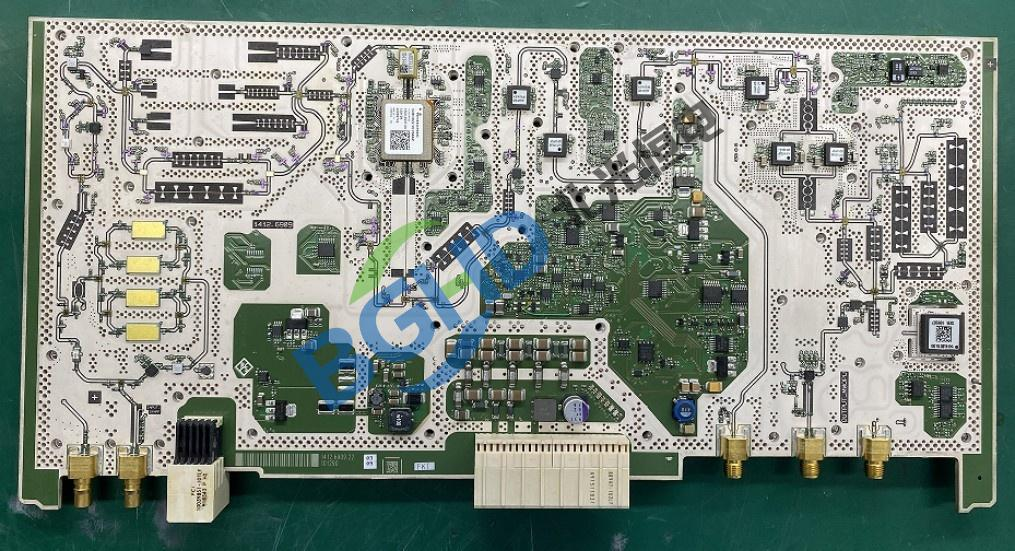

　　追溯该路供电来源，由电源板上一颗LDO芯片提供。LDO输入正常，输出端滤波电容外观无异常。拆下电容用电桥测量，标称100μF实测仅11μF，ESR严重超标。电容老化导致LDO输出电压跌落且纹波增大，射频模块供电异常。

　　维修处理

　　更换同规格滤波电容，+5V供电恢复正常。装机后开机自检一次通过，所有射频输出正常。全频段功率和频率验证合格，老化测试12小时无异常。

　　维修小结

　　本次开机报错根因是电源板滤波电容老化，导致射频模块供电异常自检失败。排查此类多模块综合报错，优先查公共供电部分。
