安捷伦E5061A矢量网络分析仪不能扫描故障维修案例

　　故障描述

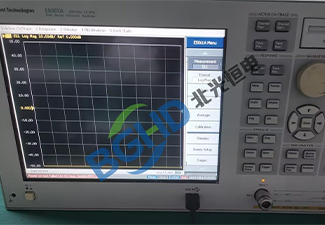

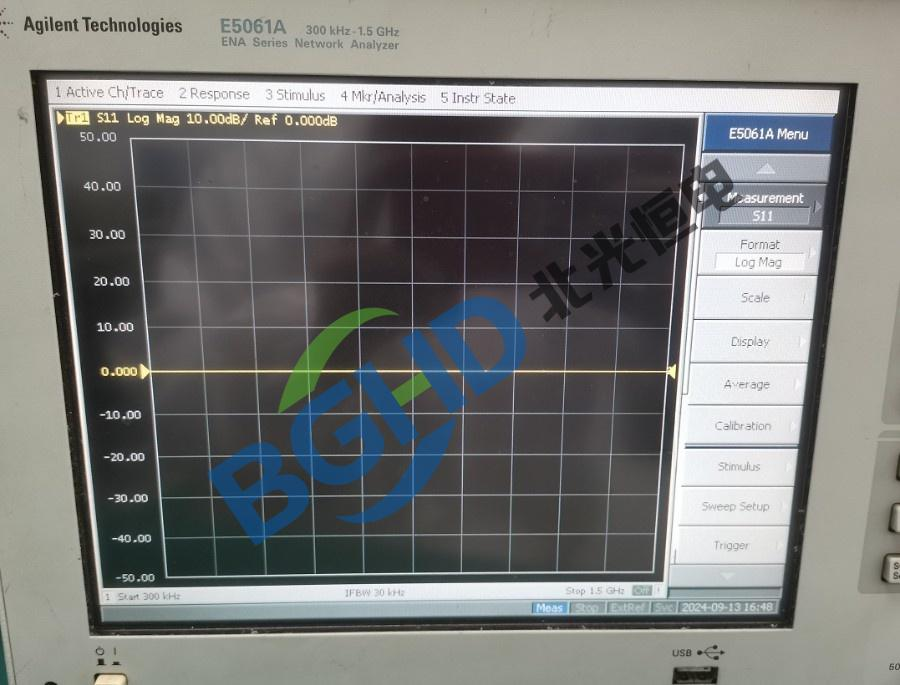

　　客户送修一台Agilent E5061A矢量网络分析仪，频率范围300kHz至1.5GHz。开机后系统正常启动，测量界面能进入，但按下扫描键后仪器不执行扫描，屏幕上无测量曲线更新，所有端口无输出信号。

　　故障排查

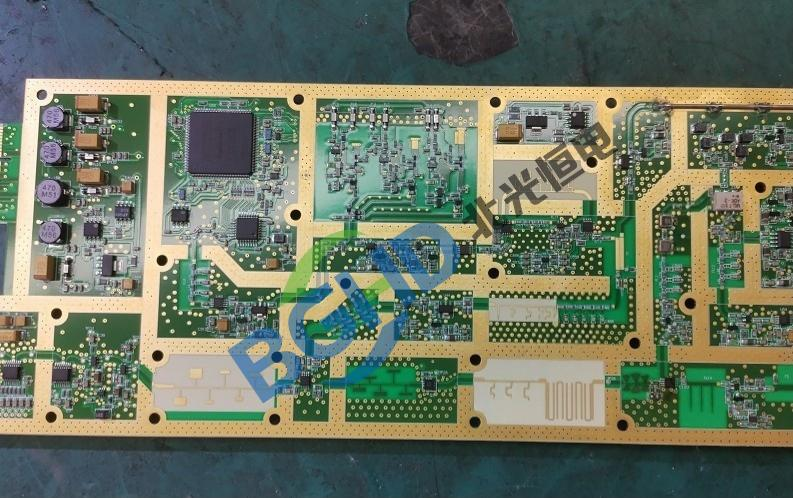

　　不能扫描且所有端口无输出，故障应在扫描控制或信号源公共部分。拆机检查内部射频源模块，测量各路供电正常。用频谱仪探测源模块本振输出，无本振信号。E5061A采用锁相频率合成产生本振，本振无输出通常为锁相环失锁。测量锁相环鉴相器输出电压在0V附近波动，正常锁定时应为稳定的直流电压。检查参考晶振输出正常，进一步检查环路滤波器，发现其中一颗积分电容老化。拆下用电桥测量，标称10μF实测仅1.2μF，容量衰减导致环路无法锁定，本振无输出，仪器不能扫描。

　　维修处理

　　更换同规格环路滤波器电容。装机后开机本振正常锁定，按下扫描键测量曲线正常更新。全端口校准验证合格，老化测试8小时无异常。

　　维修小结

　　不能扫描的根因是锁相环环路滤波器电容老化导致本振失锁。排查此类故障从本振有无输出入手，沿锁相环链路逐级检查可快速定位。
