安捷伦E4447A频谱分析仪功率不准故障维修案例

　　故障描述

　　客户送修一台Agilent E4447A频谱分析仪。输入标准信号源输出的0dBm信号，全频段读数偏低约3dB，偏差一致。自检能通过，但测量值与标准值明显不符。

　　故障排查

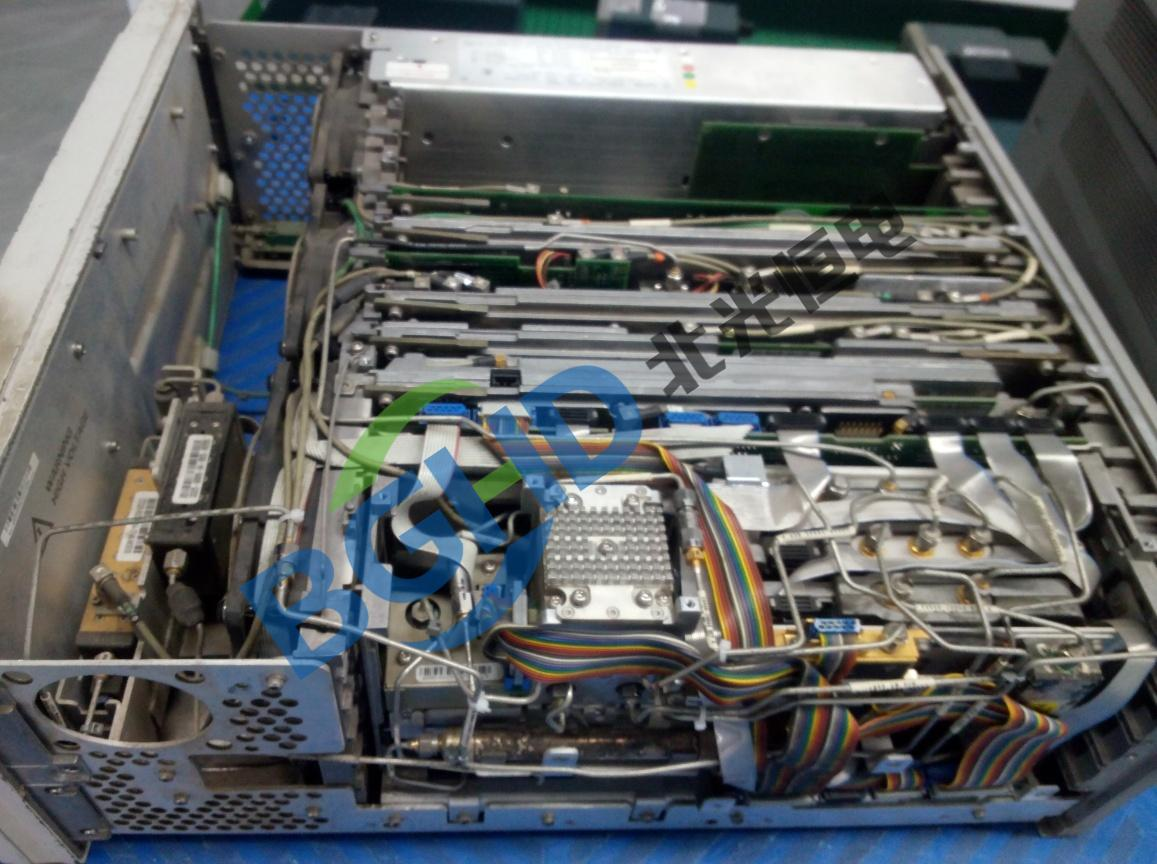

　　全频段均匀偏低且偏差一致，说明射频链路增益整体下降。先检查输入衰减器，切换衰减值读数变化正常，排除衰减器故障。测量内部校准源输出，50MHz校准信号标称-25dBm，实测-28dBm，偏低3dB。频谱仪依赖校准源进行幅度自校准，校准源输出偏低直接导致全频段幅度读数整体偏移。进一步检查校准源模块，发现输出端匹配电阻阻值漂移，导致输出功率下降。

　　维修处理

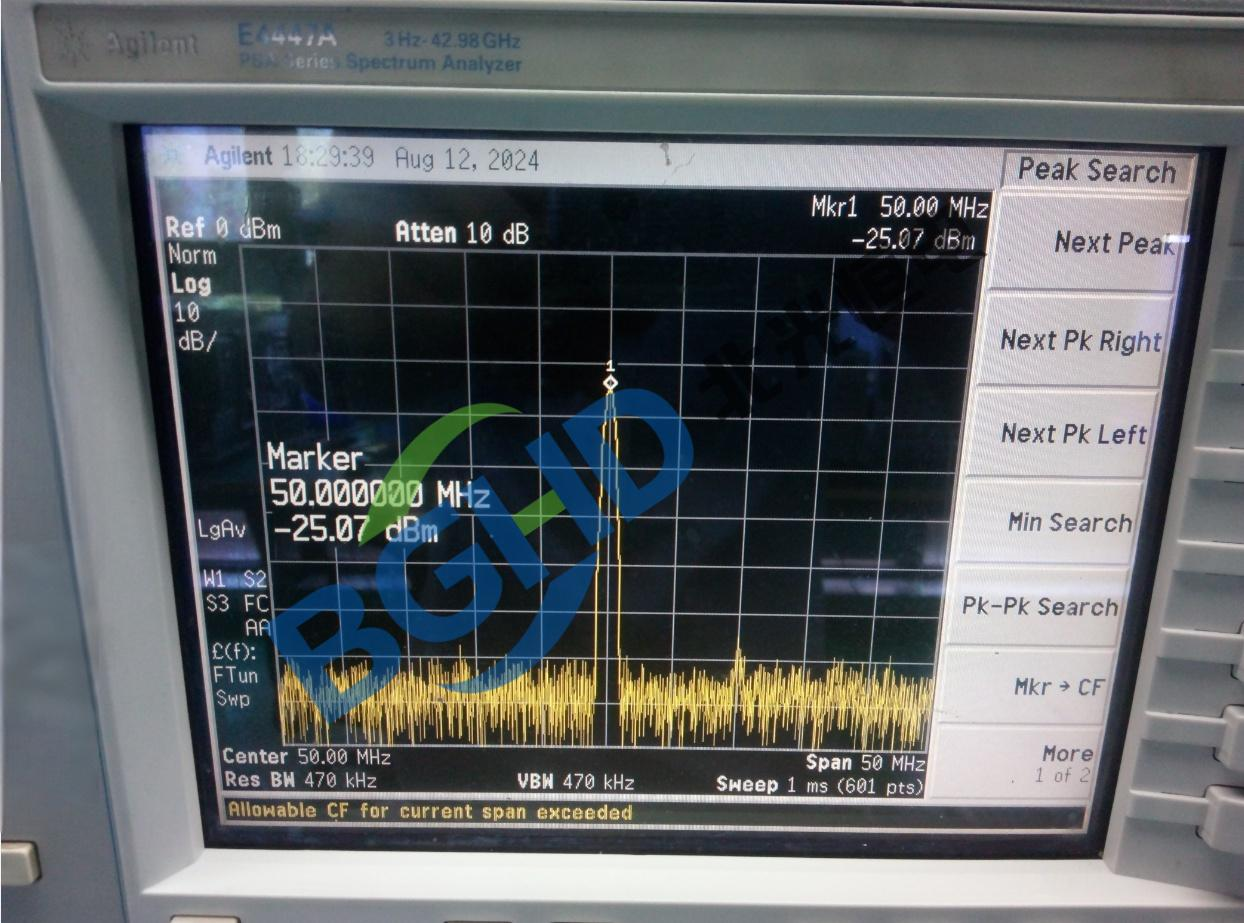

　　更换校准源输出端匹配电阻，校准源输出恢复至-25dBm。执行全频段幅度校准后，输入标准信号验证，全频段读数偏差优于±0.3dB。老化测试12小时幅度稳定。

　　维修小结

　　全频段幅度均匀偏差根因是内部校准源功率漂移。此类故障容易被误判为射频前端老化，排查时优先用标准信号源验证外部输入读数，再对比内部校准源输出，可快速定位。
