是德E5071C网络分析仪报错Unlocked故障维修案例

　　故障描述

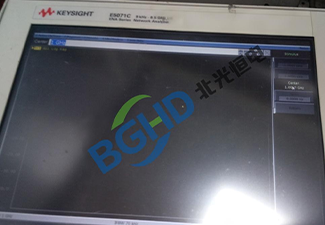

　　客户送修一台Keysight E5071C矢量网络分析仪。开机自检时屏幕报错“Phase Lock Unlocked”，仪器无法进入测量界面。反复重启故障依旧。

　　故障排查

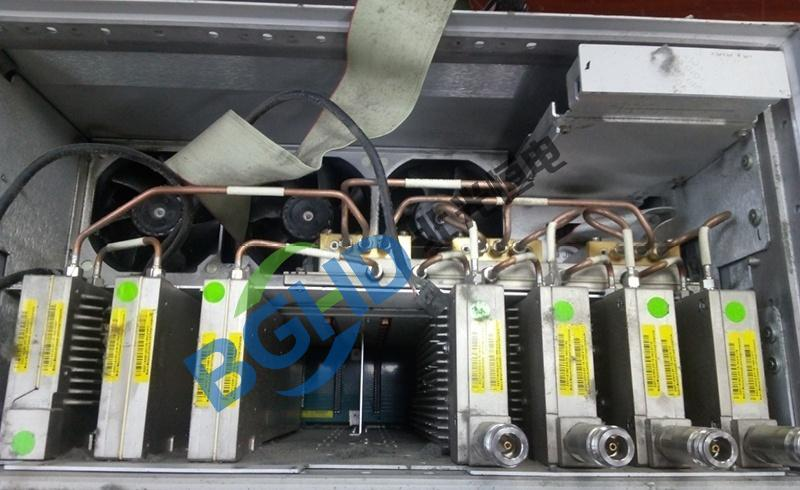

　　Unlocked报错指向内部频率合成失锁。拆机检查内部100MHz恒温晶振输出功率，正常应为+7dBm左右，实测仅+2.5dBm，输出幅度严重偏低。晶振老化导致输出功率下降，锁相环无法正常锁定，自检报错。

　　维修处理

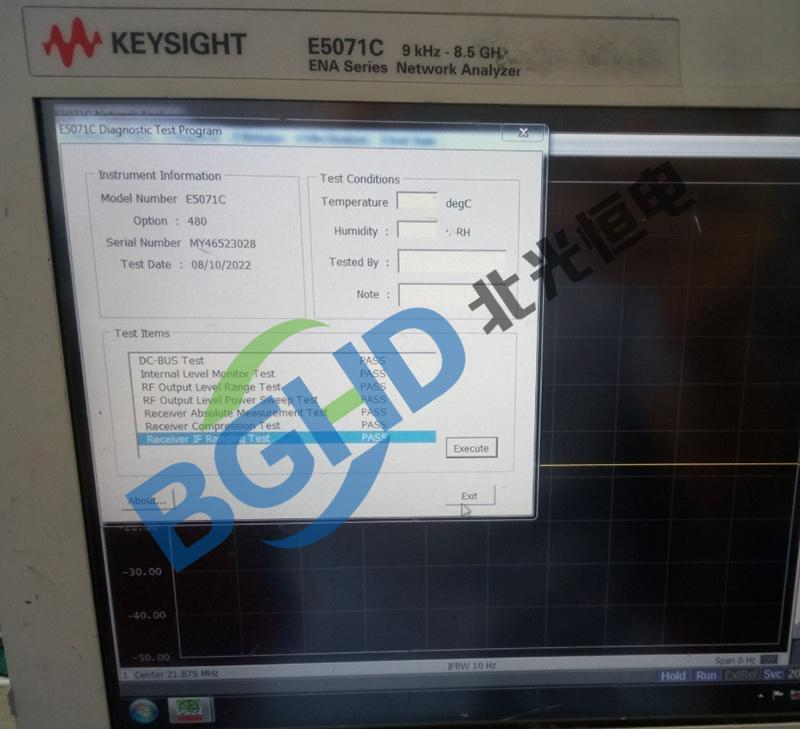

　　更换同型号100MHz恒温晶振模块。开机后输出功率恢复至+7.1dBm，自检一次通过。全频段校准验证，频率准确度优于±0.3ppm。老化测试12小时无异常。

　　维修小结

　　报错Unlocked根因是内部参考晶振老化，输出幅度不足导致锁相环失锁。此类故障在服役多年的网分上发生率较高，优先排查晶振输出可快速定位。
