是德科技E8257D射频信号源开机黑屏故障维修案例

　　故障描述

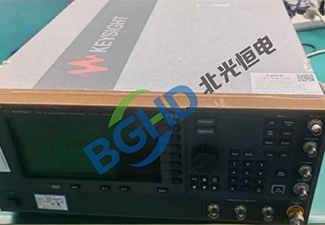

　　客户送修一台Keysight E8257D微波信号发生器。按下电源键后风扇运转，前面板部分指示灯亮起，但屏幕始终黑屏无显示，无法通过面板进行任何操作。通过远程控制发现仪器系统已正常启动，射频输出功能正常，仅内置屏幕不亮。

　　故障排查

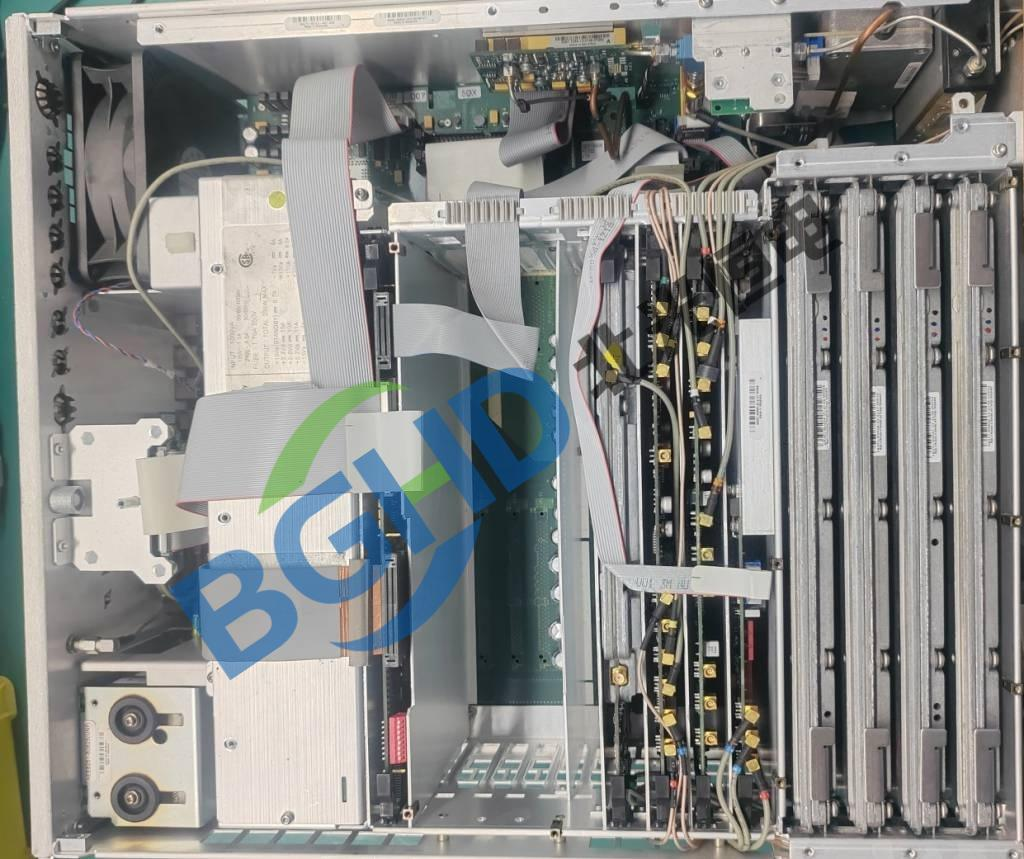

　　远程控制正常说明主板和测量功能完好，故障局限在显示子系统。拆机检查显示屏与主板的连接排线，重新插拔后故障依旧。测量显示屏背光驱动板输入供电+12V正常，但无高压输出至背光灯管。进一步检测背光驱动板，发现PWM控制芯片外围的一颗升压电感焊点存在微裂纹。该电感是升压电路的核心储能元件，焊点开路导致驱动板无法产生背光所需高压，屏幕不亮。

　　维修处理

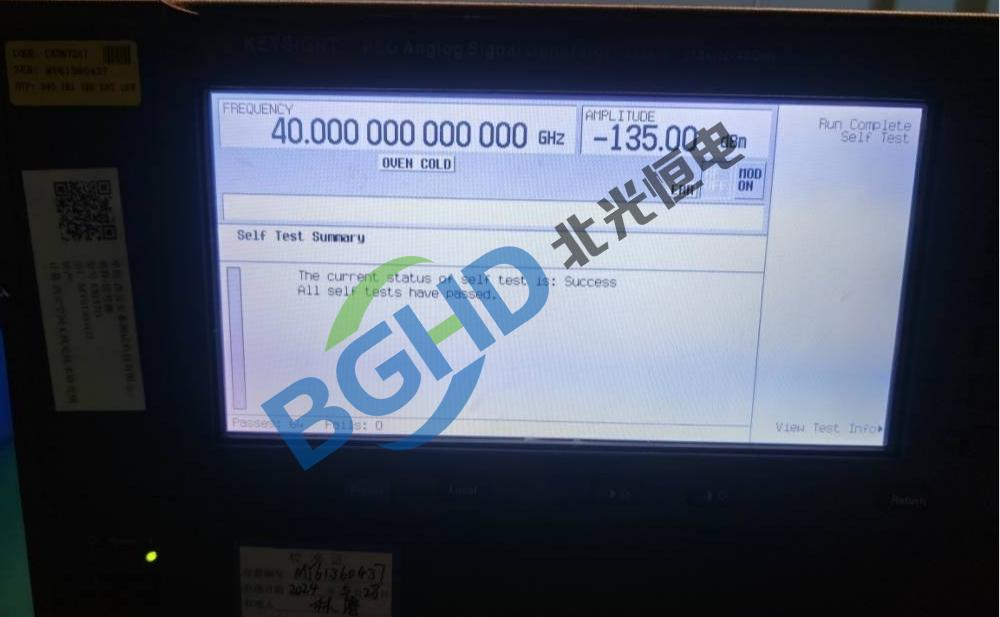

　　对升压电感焊点重新焊接并加固，背光高压输出恢复正常。装机后开机屏幕显示正常，面板操作和远程控制均正常。全频段输出功率和频率验证合格，老化测试8小时无异常。

　　维修小结

　　开机黑屏但可远程控制的故障，根因是背光驱动板升压电感虚焊。通过远程连接可快速区分主板故障还是显示子系统故障，缩小排查范围。
