泰克DPO4034示波器开机花屏故障维修案例

　　故障描述

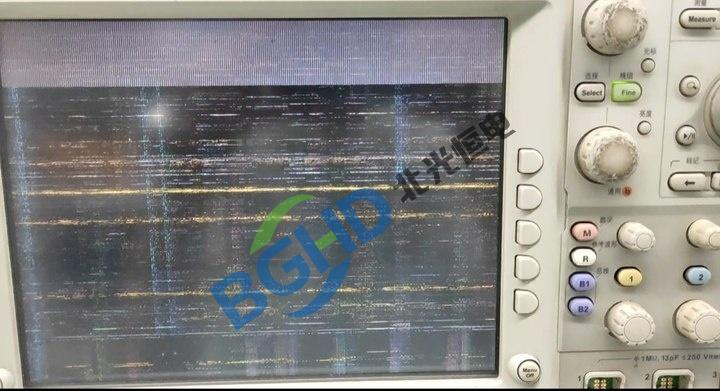

　　客户送修一台Tektronix DPO4034数字荧光示波器。开机后屏幕显示异常，满屏彩色杂乱条纹，无法辨认正常菜单和波形。按键操作有蜂鸣声，通过远程控制可正常采集数据，说明系统已启动，仅显示功能异常。

　　故障排查

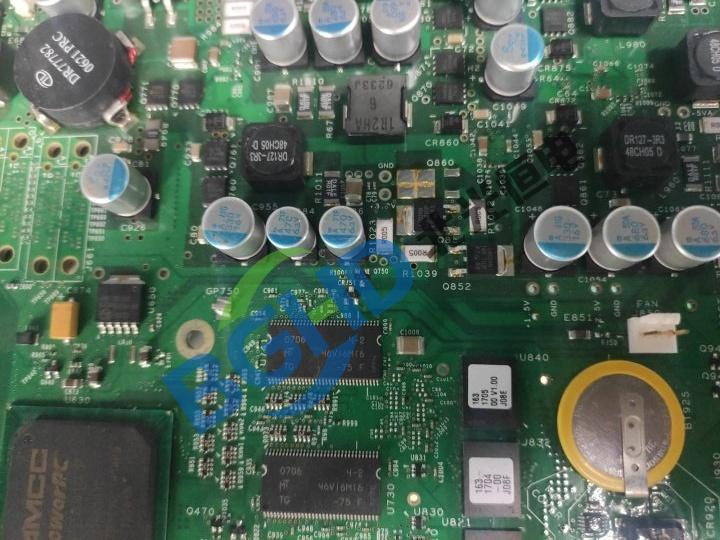

　　远程控制正常说明主板和测量功能完好，故障局限在显示子系统。拆机检查显示屏与主板的连接排线，重新插拔并清洁触点后故障依旧。测量显示屏驱动板各路供电，+5V和+3.3V均正常。用示波器测量驱动板上的LVDS数据信号，信号幅度和波形正常，说明主板显示输出正常。判断故障在显示屏驱动板本身，驱动芯片内部局部损坏导致图像处理错乱。

　　维修处理

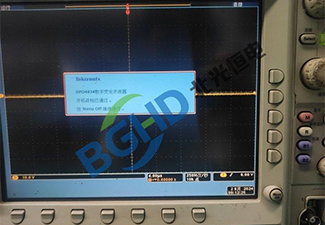

　　更换同型号显示屏驱动板。装机后开机屏幕显示恢复正常，菜单文字和波形显示清晰正常，触屏功能完好。全通道校准验证合格。

　　维修小结

　　花屏但远程控制正常的故障，根因是显示屏驱动板损坏。通过远程连接可快速区分主板故障还是显示子系统故障，避免误判。
