斯坦福SR560低噪声放大器显示过载无法放大故障维修案例

　　故障描述

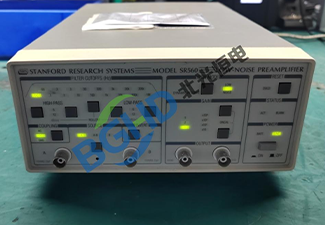

　　客户送修一台Stanford Research SR560低噪声电压前置放大器。开机后前面板过载指示灯常亮，无论设置何种增益和滤波模式，输入信号均无法正常放大，输出端无放大信号。

　　故障排查

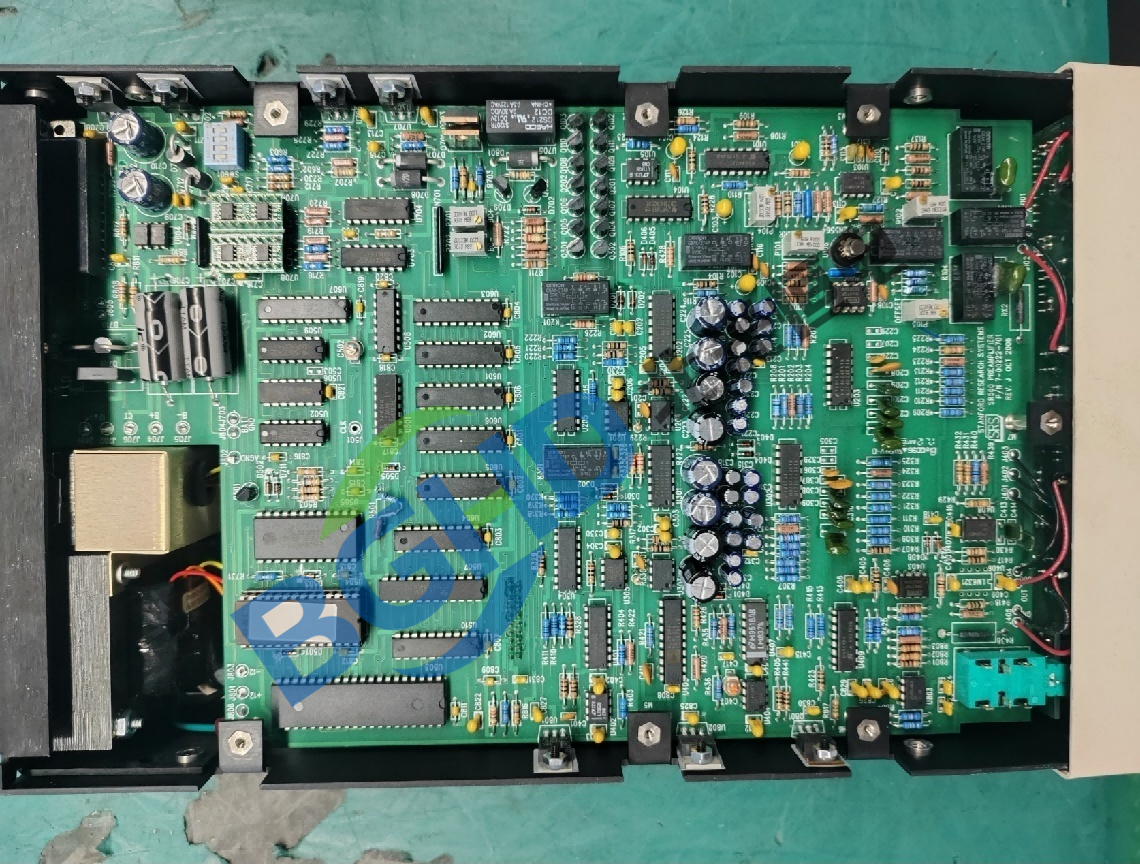

　　过载灯常亮且所有模式均无输出，说明故障在信号链路的公共部分。拆机检查供电电源，±15V供电均正常。检查输入级放大电路，SR560采用分立JFET对管作为输入级。测量JFET漏极电压，正常应为+8V左右，实测接近+15V电源轨。进一步测量JFET栅源偏置电压为零，判断输入级JFET对管已开路损坏。

　　JFET损坏的常见原因是输入端承受了超出额定范围的输入电压或静电冲击。输入级开路后放大器直流工作点崩溃，输出直接饱和，过载灯常亮。

　　维修处理

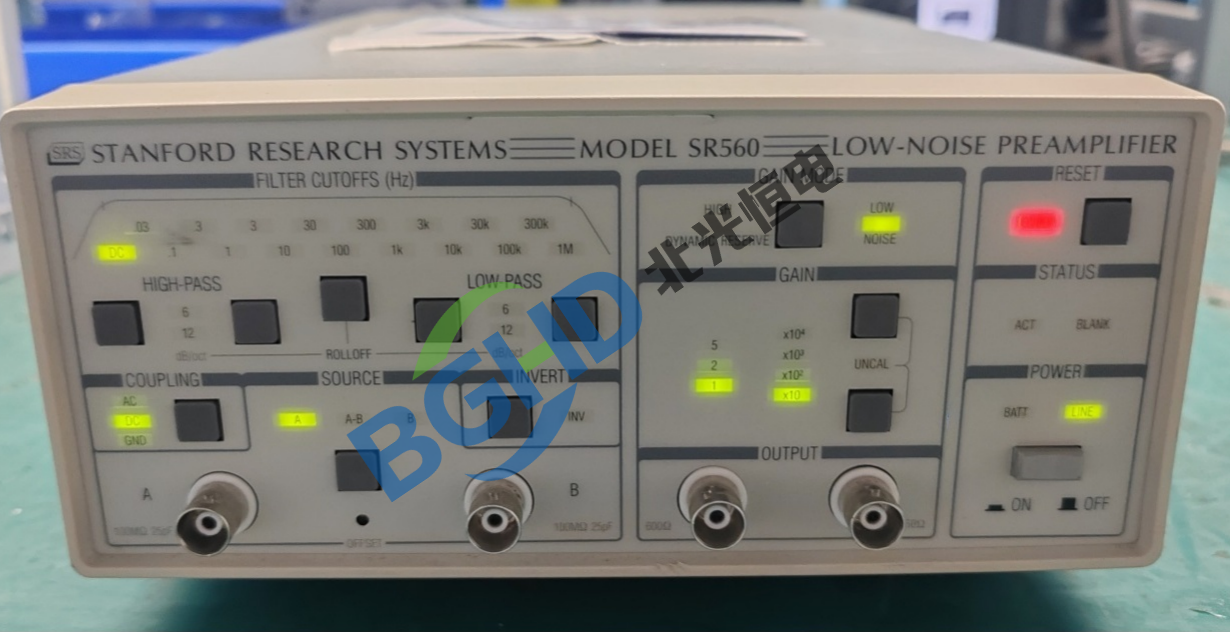

　　更换同型号低噪声JFET对管。装机后过载灯熄灭，各增益档位放大功能恢复正常。用标准信号源验证增益精度和噪声指标，均符合出厂规范。

　　维修小结

　　过载灯常亮无法放大的根因是输入级JFET对管开路。SR560输入端虽有保护电路但仍有耐压极限，使用时需注意输入电压不超额定范围，连接前释放人体静电。
