罗德与施瓦茨 R&S ZVA24 矢量网络分析仪维修案例

ZVA 系列是罗德与施瓦茨的高端矢量网络分析仪，具备极高的动态范围、出色的线性度和丰富的测量应用，广泛应用于雷达、卫星通信及毫米波器件表征。ZVA24 频率范围 10MHz 至 24GHz，系统动态范围大于 128dB（典型值 135dB），迹线噪声优于 0.001dB，输出功率 -60dBm 至 +15dBm，测量速度每点 <3µs，支持四端口和脉冲测量。凭借其卓越的性能，ZVA24 成为高端研发和计量校准的“性能旗舰”。

北光恒电测试设备维修中心分享 ZVA24 网络分析仪维修案例：

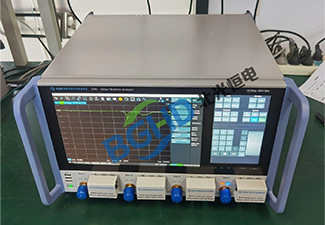

仪器型号： 罗德与施瓦茨 R&S ZVA24 矢量网络分析仪（24GHz，4 端口）；

故障描述： 仪器开机正常，自检基本通过，但端口 3 的传输测量（S43）在校准后仍存在约 0.5dB 的纹波（周期约 100MHz）：执行全四端口 SOLT 校准后，测量端口 3 到端口 4 的直通件，S21 在 20-24GHz 范围内呈现 0.4-0.6dB 的波纹，其他端口对正常。更换电缆、校准件后纹波依然存在。

检测过程：

拆机，检查端口 3 和端口 4 的接收机链路。将端口 3 与端口 1 的接收机模块交换，故障转移到端口 1，定位为原端口 3 接收机问题。用频谱仪测量接收机内部混频器的中频输出，发现中频信号幅度随频率有周期性波动，与射频纹波同步。

接收机内的 IF 带通滤波器（声表面波滤波器 SAW）损坏，出现通带波动。该滤波器中心频率 50MHz，带宽 20MHz，内部电极短路造成通带幅度不平。

维修： ZVA24 网络分析仪维修案例

更换接收机模块中的 IF 滤波器（同型号 SAW，50MHz）。重新装配后，执行全接收机校准和用户校准。验证 20-24GHz 直通件 S21 纹波 <0.05dB。端口 3 传输测量恢复正常，维修完毕。
