安捷伦Agilent DSOX3024示波器维修案例

DSOX3000系列是安捷伦（现是德科技）的通用经济型示波器，100MHz-1GHz带宽，2或4通道，2GSa/s采样率，1M点存储深度，集成数字电压表和频率计，支持多种串行总线解码。DSOX3024带宽200MHz，4通道，最大波形捕获率50,000 wfms/s。凭借简单易用的界面和丰富的功能，成为研发和产线的基础测试利器。

北光恒电测试设备维修中心分享DSOX3024示波器维修案例：

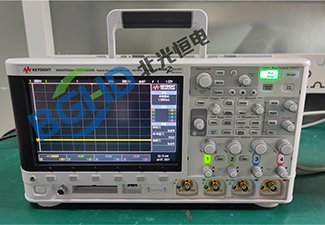

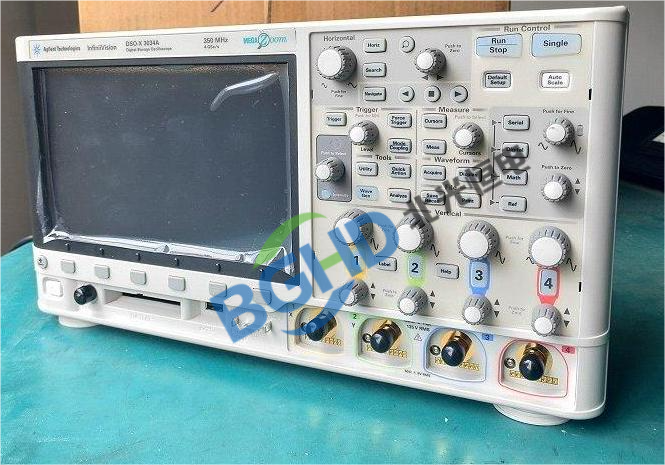

仪器型号： 安捷伦Agilent DSOX3024 数字存储示波器（200MHz，4通道）；

故障描述： 仪器开机正常，自检通过，但通道1无法显示输入信号：输入1kHz/2Vpp方波，屏幕显示一条直线（0V）。通道2-4正常。切换探头和信号源故障依旧。

检测过程：

检查通道1 BNC输入端子及内部簧片，无损坏。拆机，用示波器探测通道1前端信号路径：信号经过衰减器后正常，但到达ADC缓冲器时消失。测量缓冲器输入引脚有信号，输出引脚无信号。

通道1的ADC驱动缓冲器（高速运放）损坏，输出端对地短路。该缓冲器采用单电源供电，输入信号范围0-5V，损坏后输出始终为0。更换运放后，信号恢复。

维修： DSOX3024示波器维修案例

更换通道1的ADC驱动运放（同型号，如OPA656），并检查反馈电阻。重新装配后，进行通道增益和偏移校准。通道1恢复波形显示，精度回归原厂指标。
