罗德与施瓦茨 R&S SMF100A 微波信号发生器维修案例

SMF100A 是罗德与施瓦茨的高端微波模拟信号源，以极低的相位噪声和极高的输出功率纯净度著称，广泛应用于雷达、航空航天及器件非线性测试。频率范围 1GHz 至 43.5GHz（选件可扩展至 100GHz），相位噪声典型值 -120dBc/Hz（10GHz，10kHz 频偏），输出功率 -120dBm 至 +25dBm（配高功率选件），集成脉冲调制和频率斜坡扫描功能。SMF100A 是替代昂贵的信号源进行高要求微波测试的“微波源标准”。

北光恒电测试设备维修中心分享 SMF100A 信号发生器维修案例：

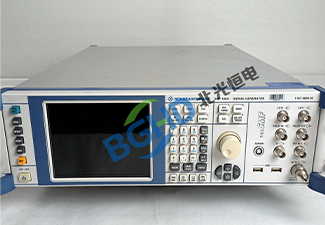

仪器型号： 罗德与施瓦茨 R&S SMF100A 微波信号发生器（43.5GHz，高功率选件）；

故障描述： 仪器开机正常，自检部分通过，但脉冲调制模式下的上升沿时间严重超差：设置载频 20GHz，脉冲重复频率 10kHz，脉宽 1μs，输出电平 0dBm。用示波器观察视频检波包络，上升沿时间约 120ns（规格应 <20ns）。连续波模式输出功率和频率准确。窄脉冲（<100ns）输出幅度严重不足。

检测过程：

拆机，检查脉冲调制器驱动电路。SMF100A 使用 PIN 开关实现脉冲调制，驱动电路提供高速的正向电流和反向偏压。用示波器测量 PIN 管的驱动电流波形，发现上升沿较慢（约 80ns），且脉冲顶部有轻微下垂。驱动器的输出三极管老化，导通速度变慢。

脉冲驱动电路中的预驱动芯片（高速门驱动）输出上升时间正常，但末级驱动晶体管（2N2222）的开关特性退化，表现为存储时间长。同时，驱动电路的电源去耦电容容量下降，造成瞬时电流供应不足。

维修： SMF100A 信号发生器维修案例

更换末级驱动晶体管（配对 2N2222 及 2N2907），并增加去耦电容（0.1µF 并联 10µF）。重新测量驱动电流上升沿 <10ns。重新装配后，用宽带检波器验证脉冲包络，上升沿恢复至 15ns（50%-90%）。脉冲调制性能回归原厂规格，维修完毕。
