是德 N5230A端口无射频激励输出，扫描基线平直维修

故障描述

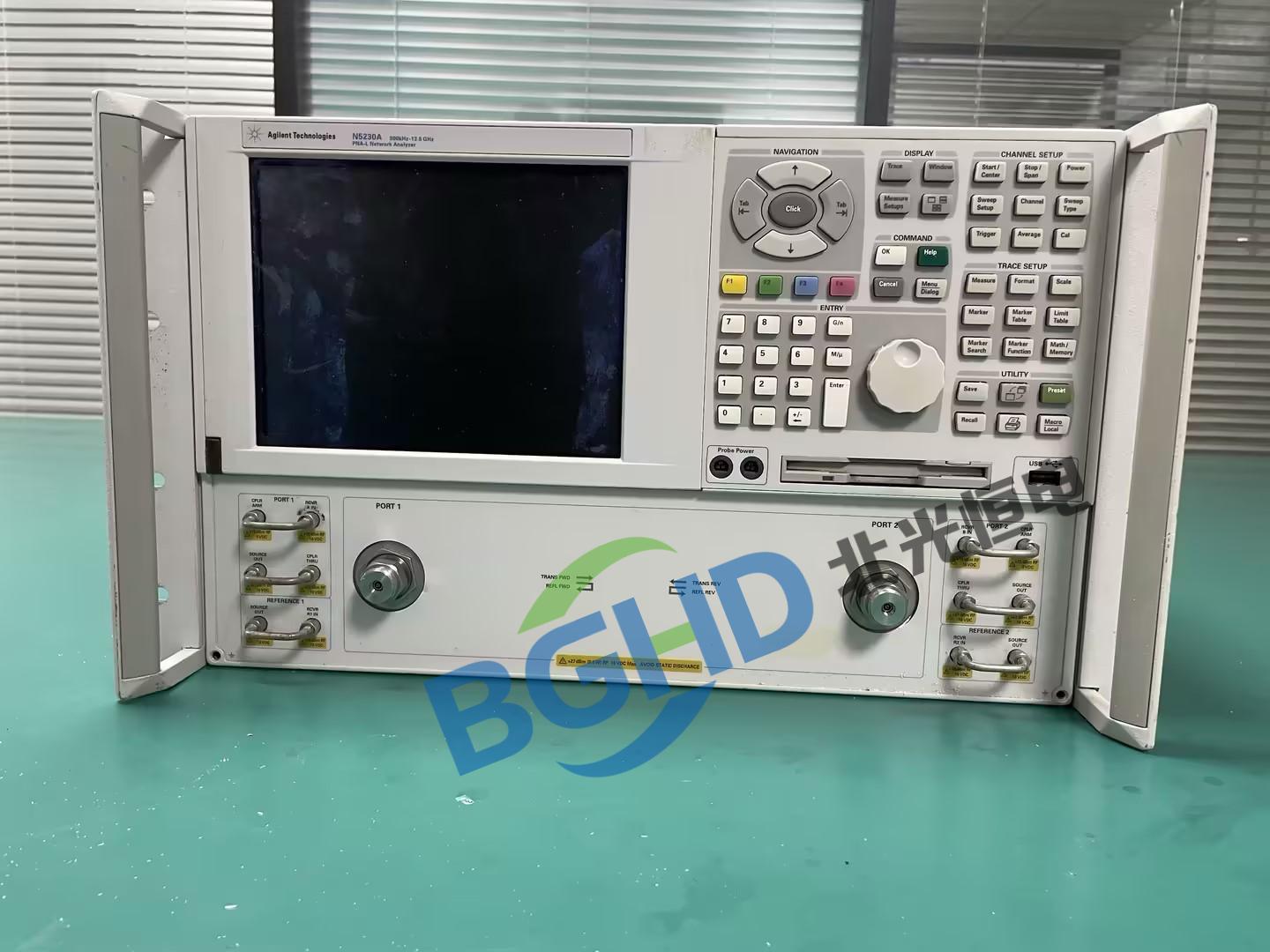

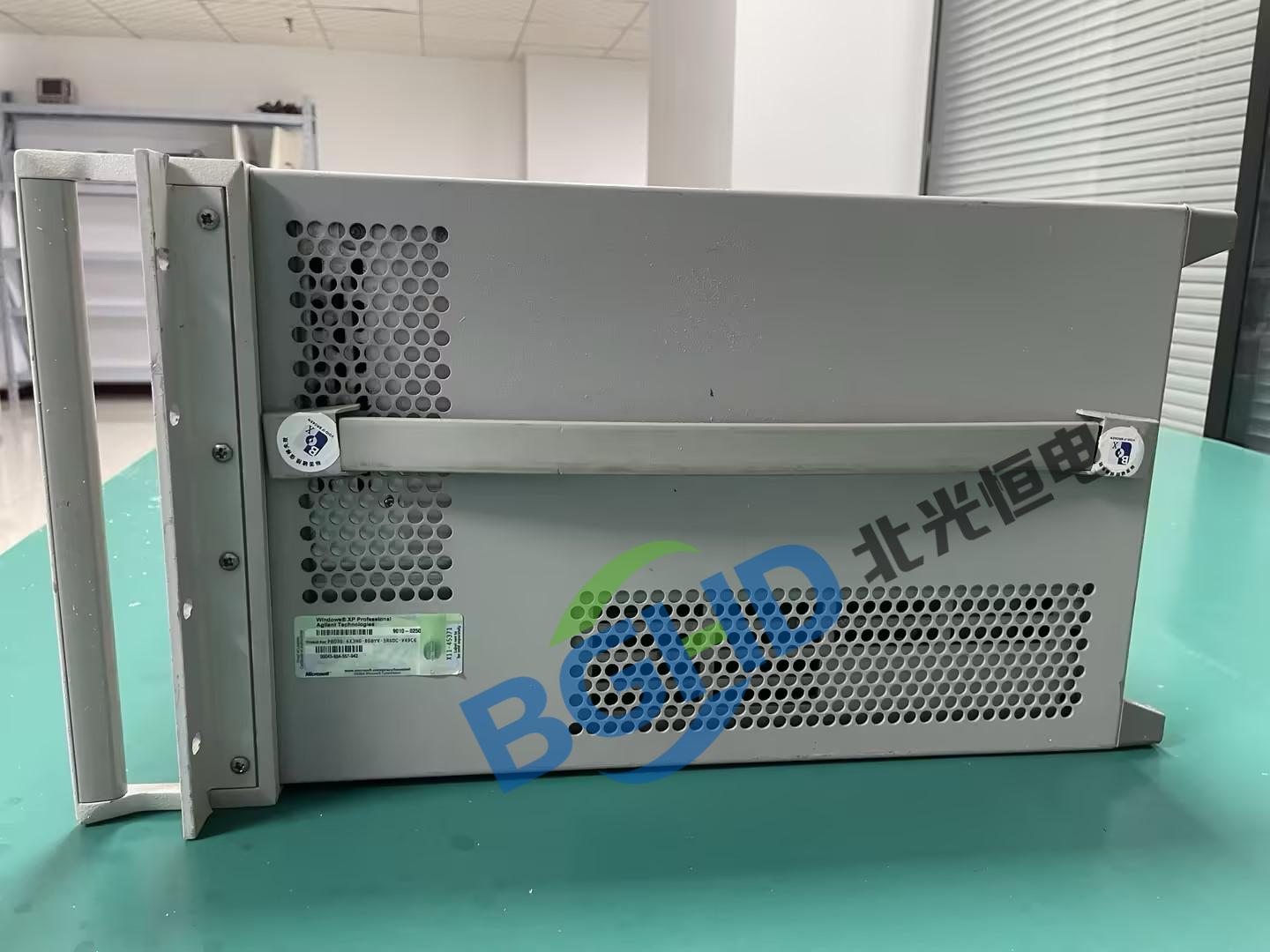

客户送修的是一台是德N5230A矢量网络分析仪，开机自检全过，面板操控正常，端口接标准负载后扫描基线完全平直，全程无射频激励信号输出，所有S参数测试功能失效。

故障排查

1、更换计量合格的稳相电缆与校准件，确认外部链路无异常，排除假性信号中断;

2、外接标准功率计逐点测信号流，定位发射通道ALC环路无检波反馈信号;

3、开盖检测确认，ALC环路检波二极管击穿、通道步进衰减器触点氧化，导致激励信号被完全阻断。

维修处理

1、更换同规格射频级检波二极管，清洁衰减器氧化触点并补注导电润滑脂;

2、局部温控补焊，不破坏周边50Ω阻抗连续路径;

3、完成全频段SOLT校准，逐点校验输出功率、动态范围与扫描线性度。

维修小结

该故障属于射频链路元件劣化导致的激励中断，无需更换整块射频板，芯片级修复即可100%恢复原厂测试性能，大幅降低维修成本与停机周期。
