泰克 MDO3024 示波器指示灯亮但黑屏、风扇转无图像

故障描述

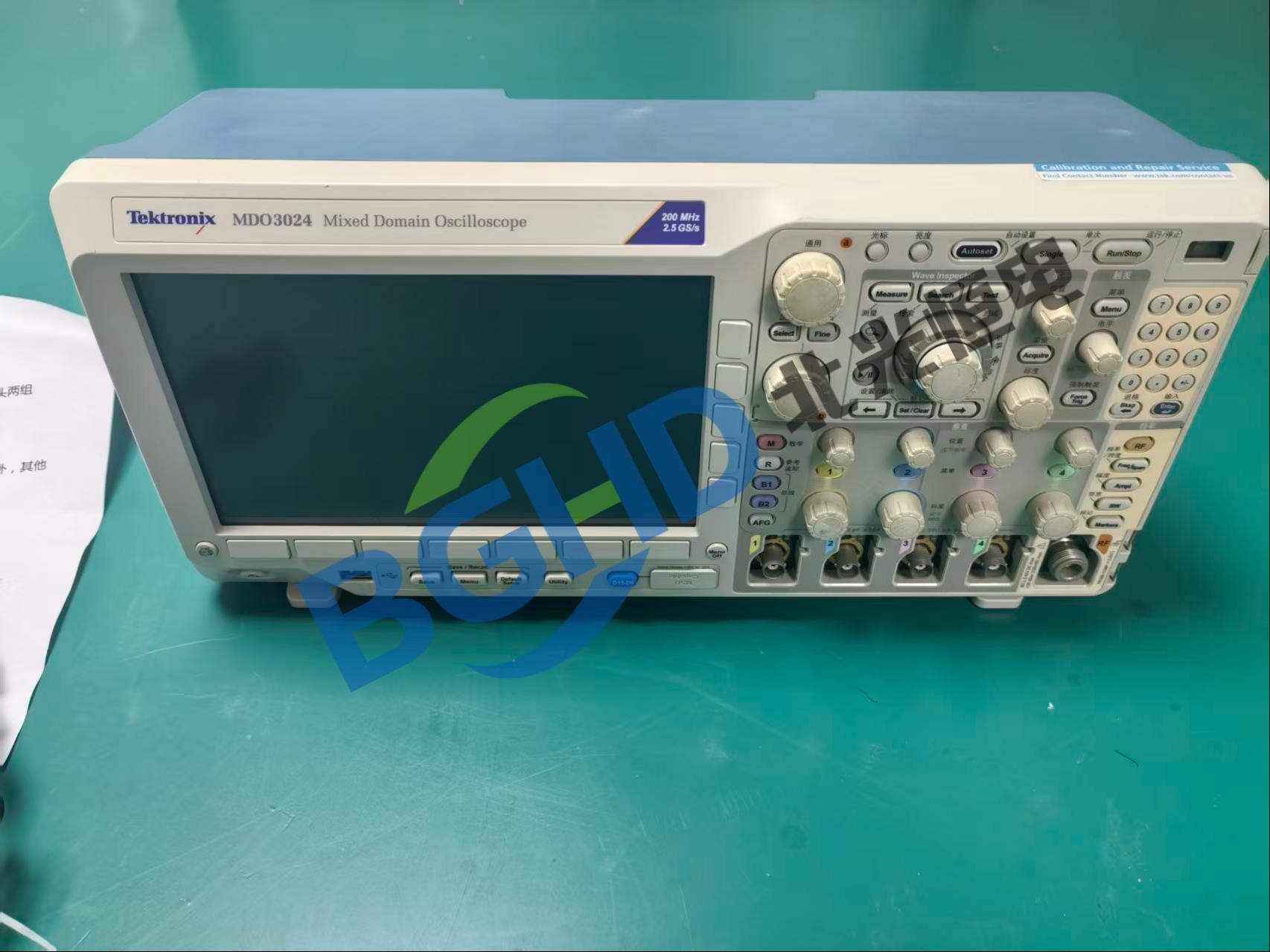

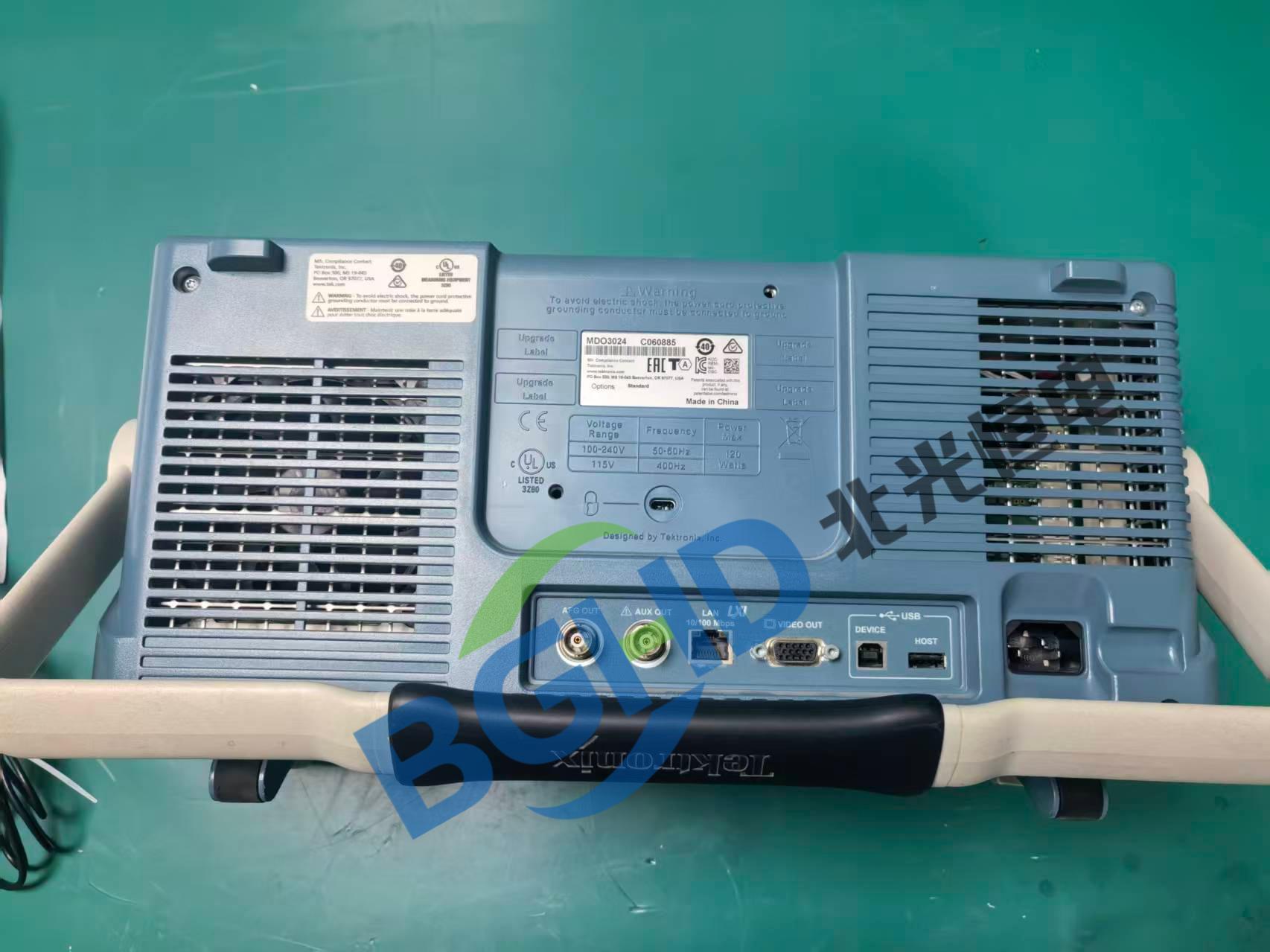

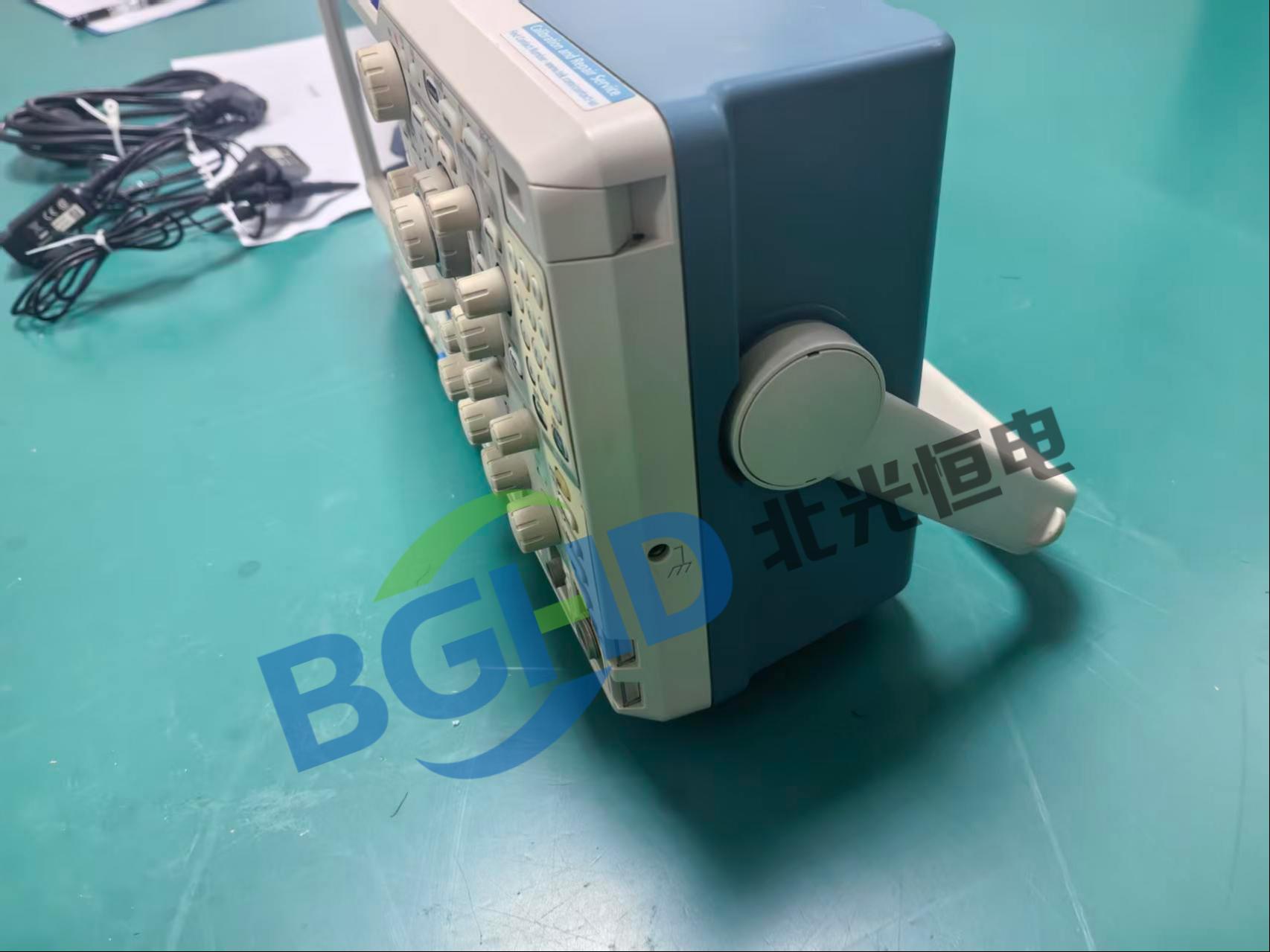

客户送修的是一台泰克MDO3024示波器，上电后电源指示灯正常点亮，散热风扇全速运转，但屏幕全程无背光、无任何显示内容，面板按键操作无响应，无法进入系统界面，完全无法开展波形采集工作。

故障排查

1、拔掉所有外接外设与信号线缆，断电静置10分钟后重新上电，排除系统临时死机的假性故障;

2、外接同规格兼容显示屏幕做替换测试，确认屏幕本身无硬件损坏，故障根源在主机侧供电与驱动链路;

3、实测电源板各输出轨电压，发现屏幕背光供电轨电压为0，其余核心供电轨输出完全正常。

维修处理

定位背光供电链路中失效的驱动芯片与老化鼓包的滤波电容，更换同规格工业级元件，重新焊接松动的屏幕数据排线接口，执行系统固件重置。

维修小结

这类故障集中在背光供电局部链路，无需更换整块屏幕或主控板，元件级修复即可快速恢复显示功能，后续长期运行稳定性可完全回归出厂状态。
