泰克 DPO7104 示波器通道串扰，通道之间互相影响

故障描述

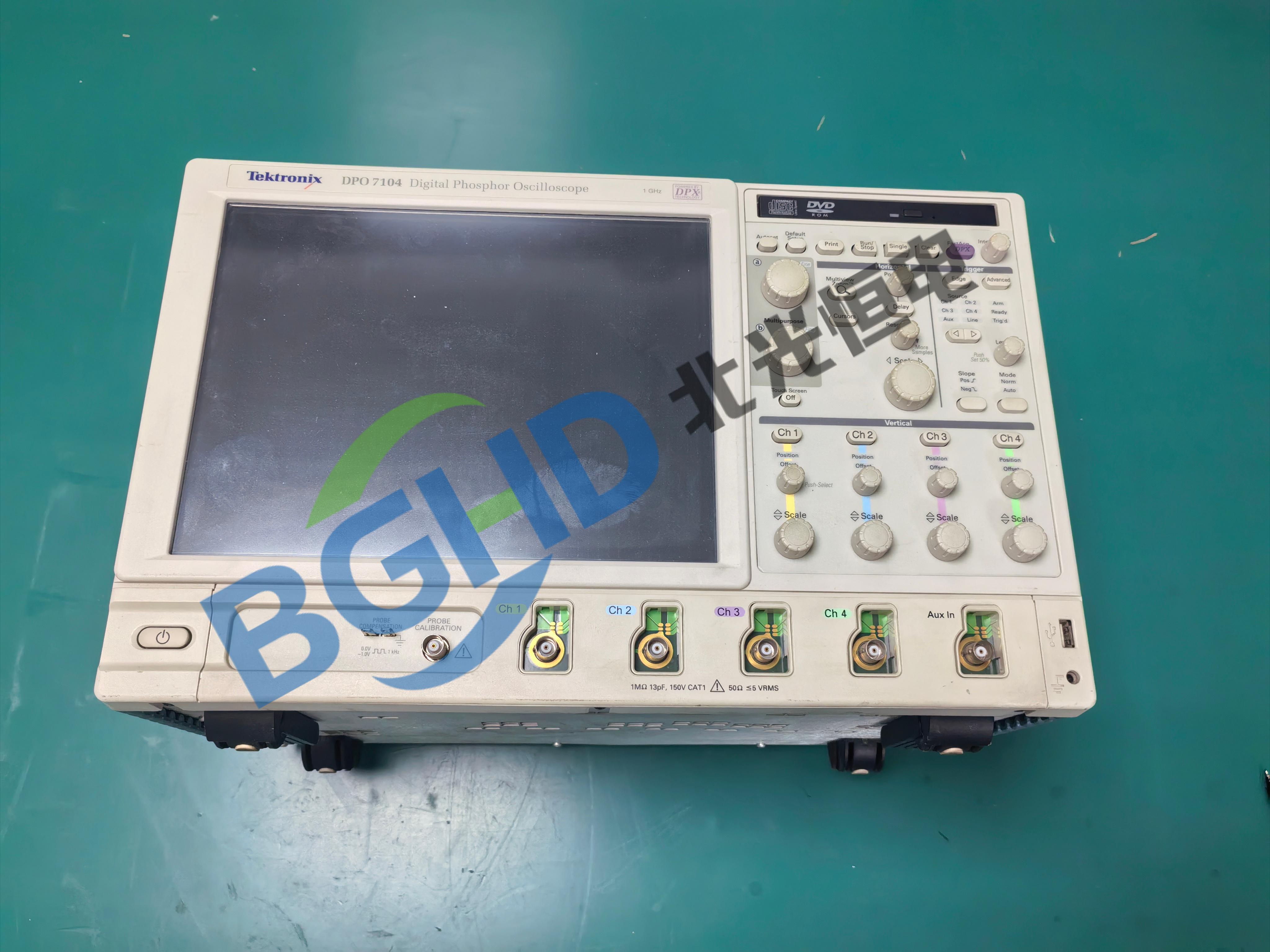

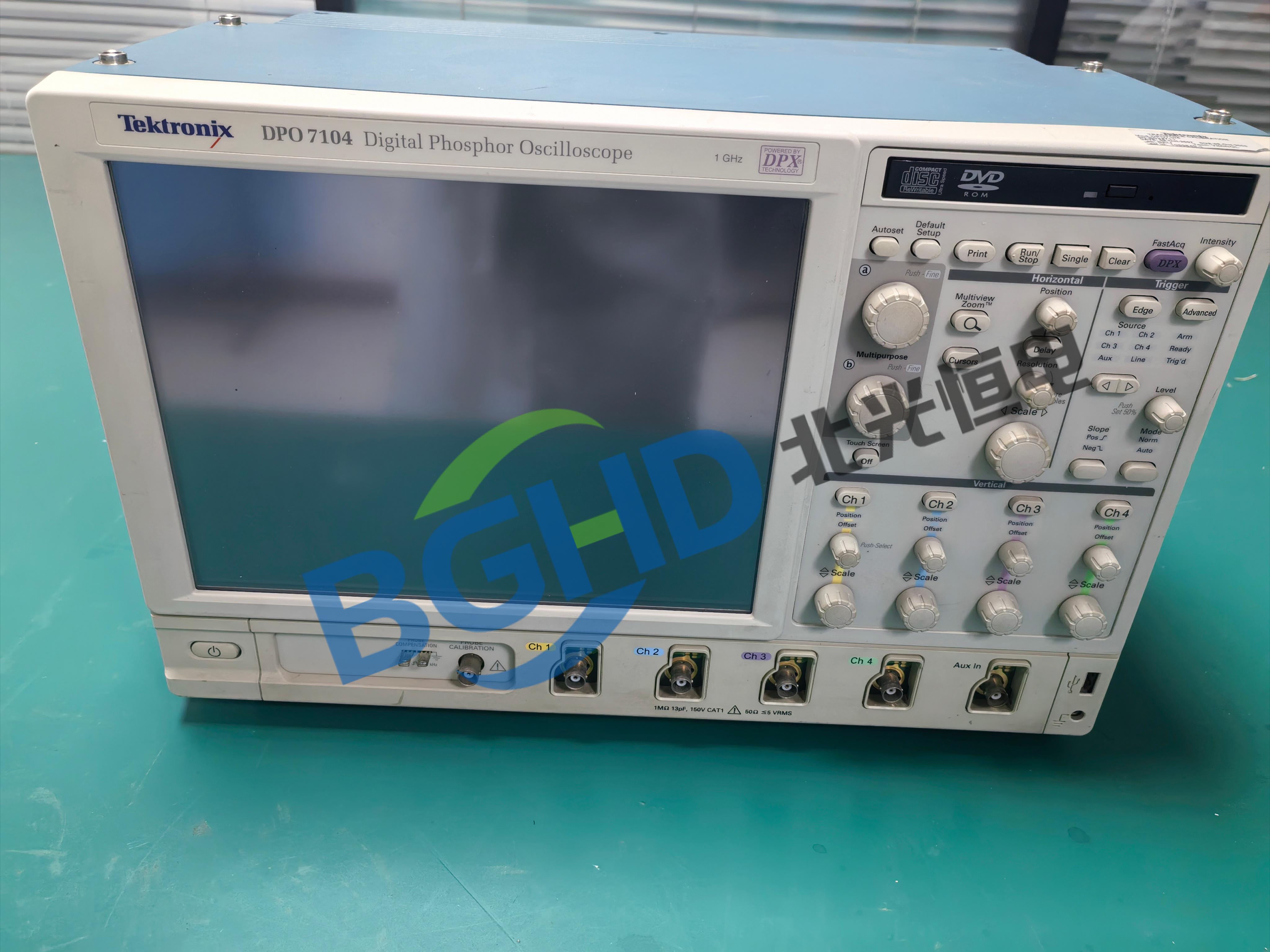

客户送修的是一台泰克DPO7104示波器，单通道接入信号正常，相邻通道未接任何信号时，屏幕同步显示与接入通道波形高度相似的干扰信号，通道之间互相影响，信号幅度越大串扰越明显，开启高灵敏度档位后串扰完全淹没小信号，无法完成高精度差分信号测量。

故障排查

1、拔掉所有外接探头与信号线缆，执行通道自校准，排除固件配置参数漂移引发的假性串扰;

2、更换原装无源探头，确认探头无屏蔽破损，排除外部线缆串扰引入的异常;

3、用标准方波信号逐通道单独输入，定位串扰集中在相邻两个通道之间，其余通道完全正常，确认故障来自内部模拟前端链路。

维修处理

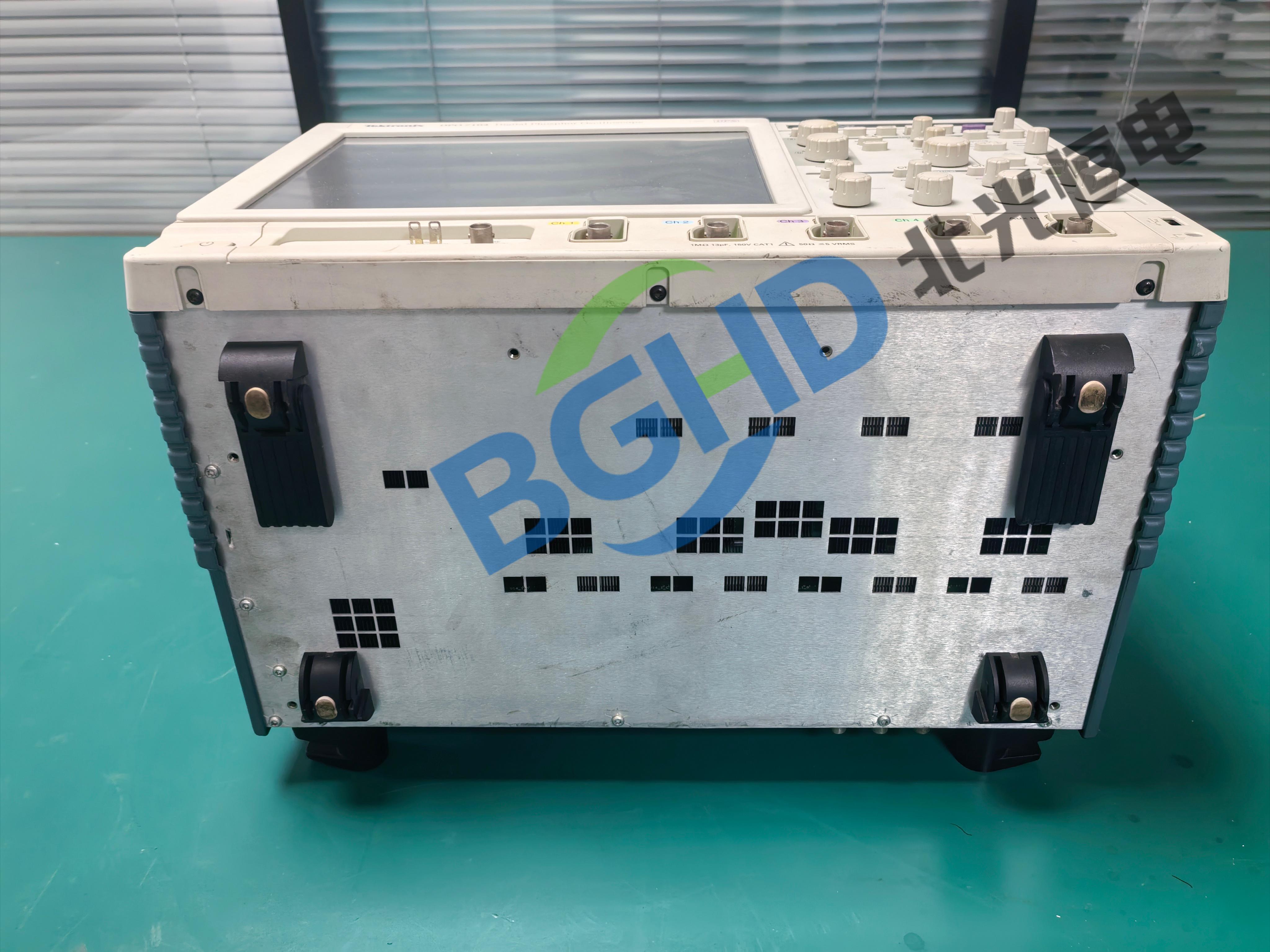

拆机清洁通道之间的隔离屏蔽盒内部积尘，补焊松动的屏蔽层接地引脚，更换老化劣化的通道间隔离滤波电容，重新执行全机通道串扰校准，复原通道之间的信号隔离度。

维修小结

这类串扰故障大多是长期使用后屏蔽层接地虚焊、隔离元件参数漂移引发，无需更换整块昂贵的模拟前端板，通过元件级修复即可让通道隔离度回归原厂标称规格，完全恢复高精度测量能力
