泰克 AFG2021 信号源幅度测量不准、幅度漂移维修

故障描述

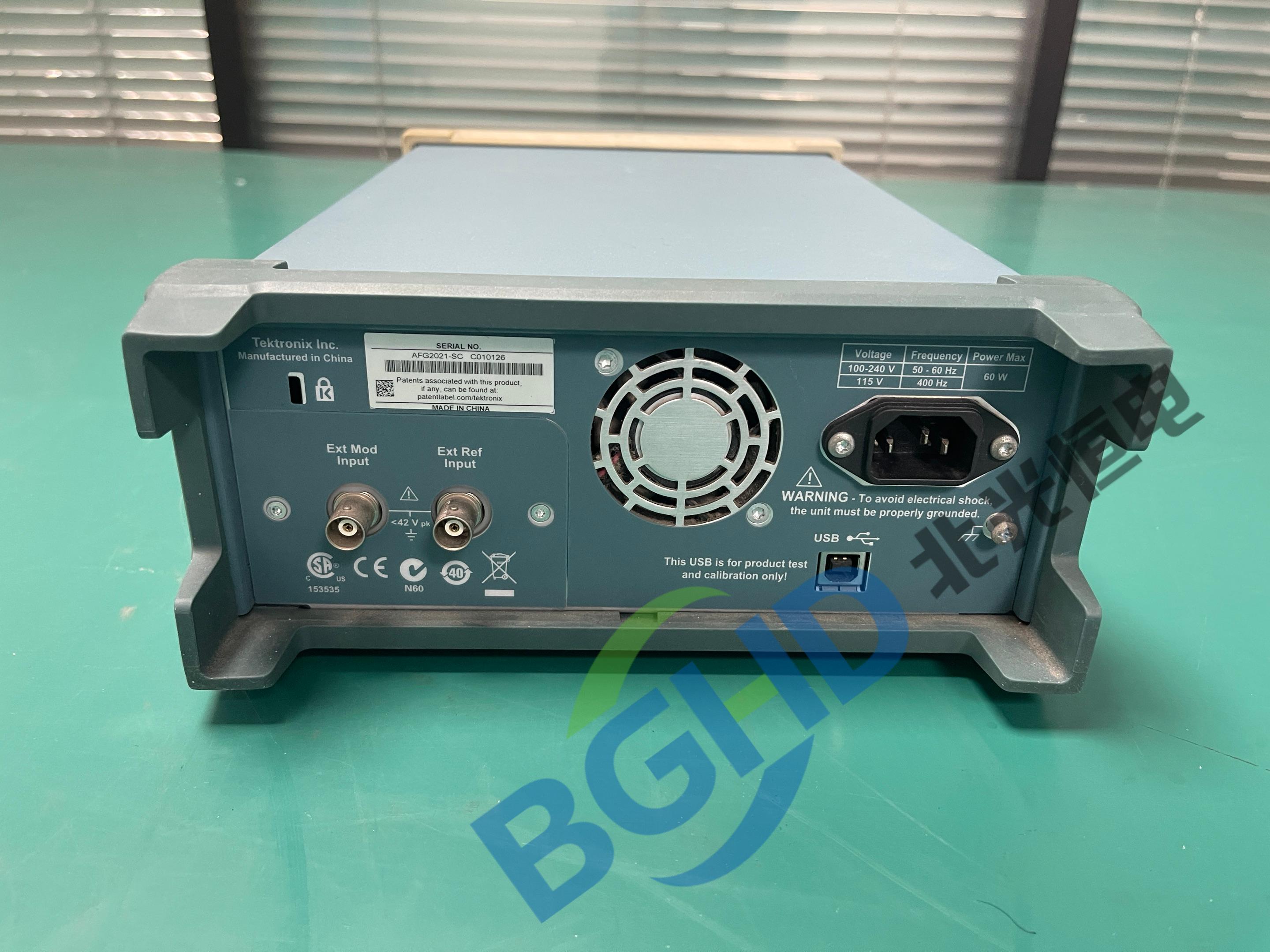

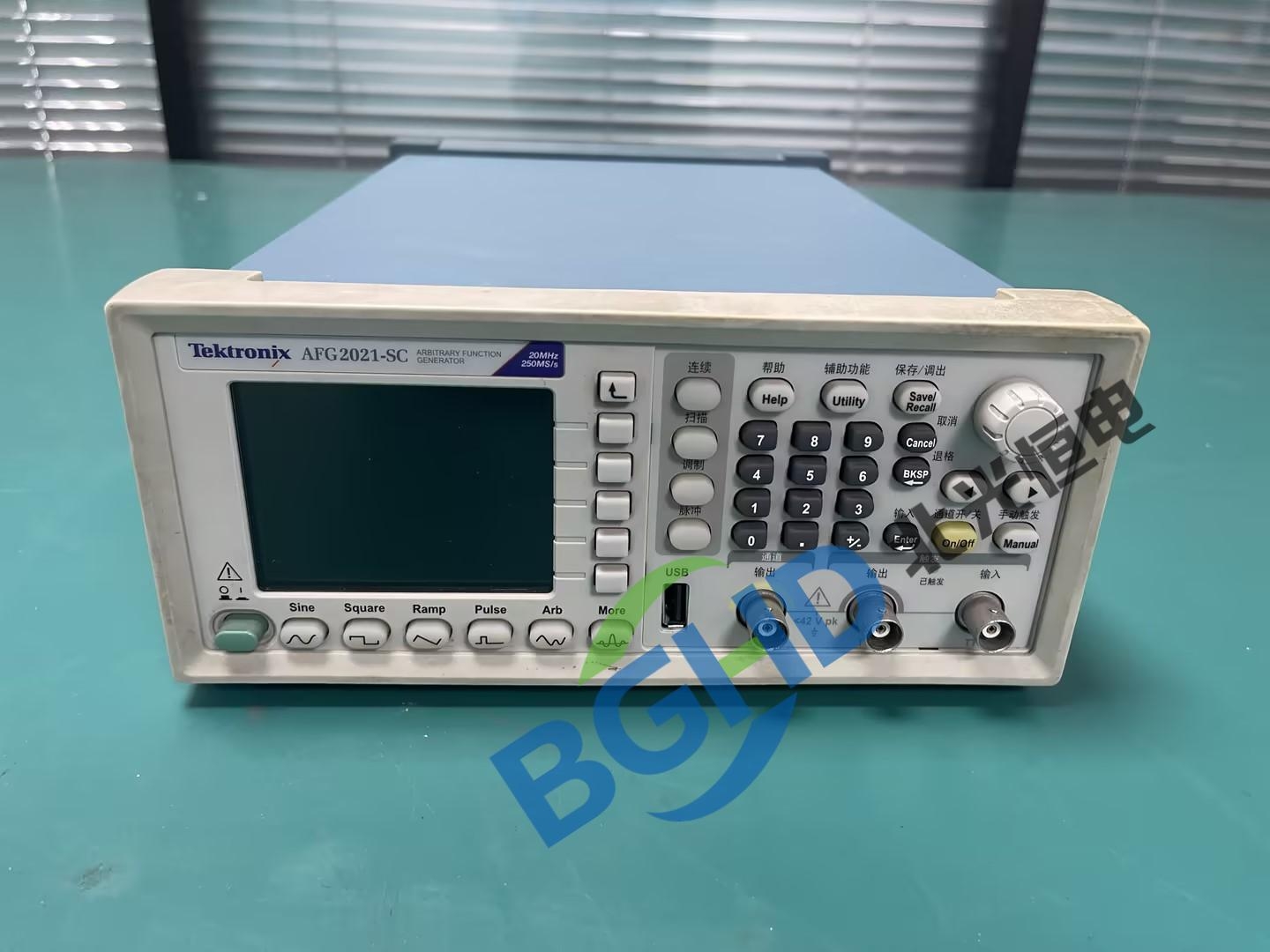

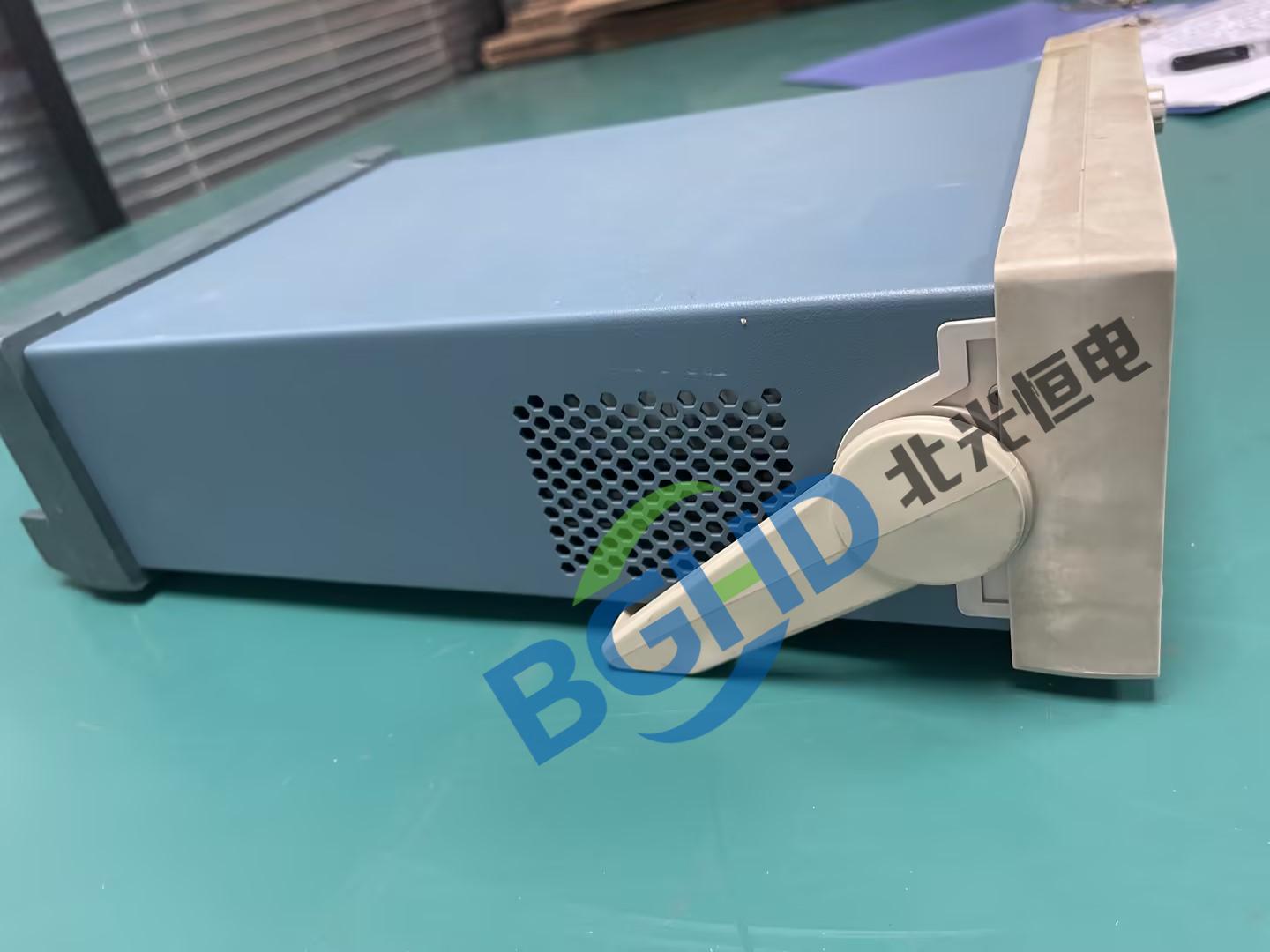

客户送修的是一台泰克AFG2021信号源，该信号源输出波形形态正常，但设置指定幅度后，实测幅度持续漂移、偏离标称值，不同频率段幅度误差超标，无法满足器件校准、射频测试的精度要求，是该型号服役多年后的典型性能劣化故障。

故障排查

1、更换合格测试线缆与50Ω匹配负载，排除外设接触不良、阻抗不匹配导致的假性幅度偏差;

2、用高精度功率计逐点校验不同频率段输出，确认故障集中在ALC自动电平控制链路;

3、进一步定位为：电源板低ESR电解电容失容、输出通道衰减器触点氧化、ALC反馈回路采样电阻漂移。

维修处理

1、更换电源板全部失容鼓包电容，稳定整机供电纹波;

2、清洁输出通道衰减器触点，补焊ALC反馈回路虚焊采样电阻;

3、全频段逐点校准幅度参数，用标准仪器复测所有档位幅度精度回归出厂指标。

维修小结

这类幅度漂移不准故障核心是长期使用引发的模拟链路元件劣化，无需替换昂贵的输出功能模组，通过元件级靶向修复+全频段校准，即可低成本恢复信号源原厂幅度精度，完全保留仪器原有计量溯源能力。
