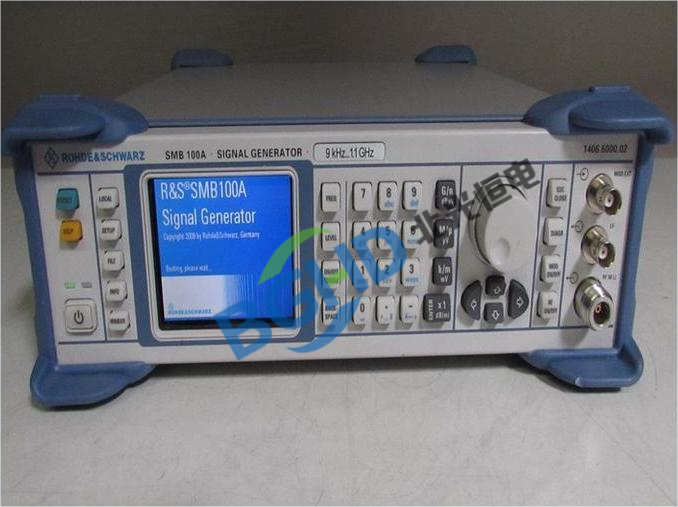

罗德与施瓦茨 R&S SMB100A 射频信号发生器维修案例

SMB100A 是罗德与施瓦茨的中端模拟射频信号源，以极低的相位噪声和高输出功率稳定性著称，适用于接收机灵敏度测试、元器件特性表征及生产校准。频率范围 9kHz 至 6GHz（可扩展至 40GHz），相位噪声 -128dBc/Hz（1GHz，20kHz 频偏），输出功率 -145dBm 至 +28dBm，支持 AM、FM、PM 及脉冲调制，内置步进列表扫描和远程控制接口。凭借其出色的性价比和信号纯度，SMB100A 是实验室和产线中通用的“高纯度模拟源”。

北光恒电测试设备维修中心分享 SMB100A 信号发生器维修案例：

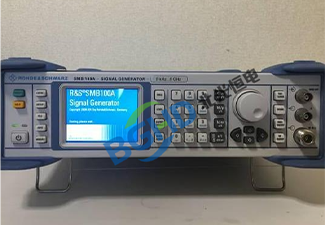

仪器型号： 罗德与施瓦茨 R&S SMB100A 射频信号发生器（6GHz，高功率选件）；

故障描述： 仪器开机正常，自检通过，但射频输出端口在 1-3GHz 频段存在间歇性输出中断：设定输出频率 2GHz，电平 0dBm，用功率计监测输出，发现功率每数秒到数十秒会跌落至 -60dBm（几乎无输出），持续约 0.5 秒后恢复。其他频段偶尔也有类似现象，但 1-3GHz 最频繁。连续波和调制模式下均发生。自检无相关报错。

检测过程：

拆机检查射频输出链路的连接和开关。怀疑内部机械式衰减器触点接触不良。SMB100A 内部使用一个可选的机械步进衰减器（0-90dB，10dB 步进）。将该衰减器旁路（通过软件或拆除跨接），输出恢复正常，不再中断，确认问题在衰减器。

拆下机械衰减器，发现 20dB 档位的簧片触点表面氧化，且动片压力弹簧变形。在受热或振动时触点瞬间断开，造成中断。

维修： SMB100A 信号发生器维修案例

拆开衰减器，清洁触点氧化物，并调整弹簧恢复压力。若无修复可能，则更换衰减器模块（原厂同型号）。重新装配后，衰减器切换正常，输出功率稳定，无中断现象。执行全频段功率校准后，仪器恢复正常。
