安捷伦 Agilent N9020A MXA 信号分析仪维修案例

MXA 系列信号分析仪是安捷伦（现是德科技）的中高端频谱分析平台，兼具快速扫描和高精度解调能力，广泛应用于 4G/5G、WLAN、雷达及频谱监测。N9020A 频率范围 10Hz 至 26.5GHz（可扩展至 50GHz），显示平均噪声电平（DANL）-163dBm（前置放大开启），相位噪声 -114dBc/Hz（10kHz 频偏，1GHz），全幅度精度 ±0.27dB，分析带宽高达 160MHz，支持 89600 VSA 矢量解调软件。凭借其出色的速度和动态范围，N9020A 成为研发与生产中兼具效率和深度的“多面手”。

北光恒电测试设备维修中心分享 N9020A 频谱分析仪维修案例：

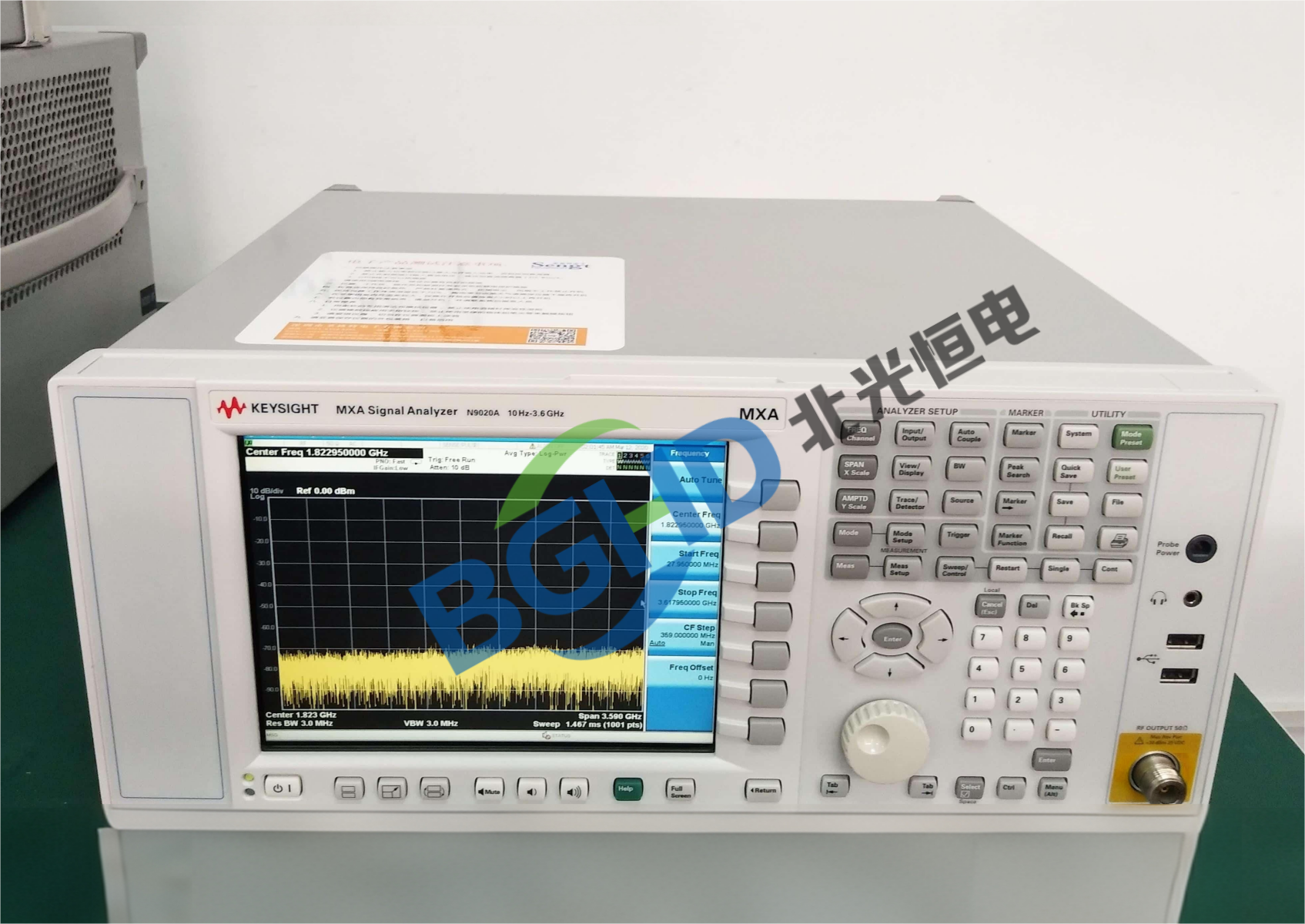

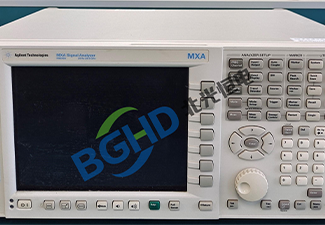

仪器型号： 安捷伦 Agilent N9020A MXA 信号分析仪（26.5GHz，160MHz 分析带宽选件）；

故障描述： 仪器开机正常，自检通过，但扫描速度大幅变慢（扫宽 10MHz，RBW=100kHz，扫描时间从 10ms 增加到 500ms）：用户手动设置或自动耦合模式下，扫描时间均比正常值延长数十倍。频率计和幅度测量准确，但迹线更新极慢。自检无报错，FPGA 温度正常。

检测过程：

检查扫描时间设置，确认未开启长时间平均或背景扫描。拆机，用示波器监测中频处理板上的视频输出控制信号。发现 ADC 采样后的数字信号处理（DSP）延迟极大，FFT 运算时间过长。进一步定位到 FFT 协处理器（FPGA 核心）的 DDR 内存模块。

DDR 内存芯片的供电电压纹波过大（约 200mVpp），导致内存读写错误，频繁触发纠错重试，严重拖慢运算速度。检查发现内存供电模块的滤波电容（钽电容） ESR 升高，失去滤波作用。

维修： N9020A 频谱分析仪维修案例

更换 DDR 内存供电模块的滤波电容（330µF/6.3V 低 ESR 钽电容），并在原位置并联 0.1µF 陶瓷电容以吸收高频纹波。测量内存供电纹波降至 20mVpp。重新装配后，执行自校准程序。扫描速度恢复正常（10MHz/RBW=100kHz 扫描时间约 12ms）。性能回归原厂规格，维修完毕。
