安捷伦 Agilent N5245A PNA-X 系列微波网络分析仪维修案例

PNA-X 系列是安捷伦（现是德科技）最先进的矢量网络分析仪，以其独特的双源架构和多功能接收机成为有源器件非线性、噪声系数和混频器测试的首选平台。N5245A 频率范围 10MHz 至 50GHz（可扩展至 67GHz/110GHz），系统动态范围高达 126dB（50GHz），迹线噪声优于 0.002dB，输出功率 +10dBm（50GHz），接收机噪声系数低于 12dB，支持四端口全电子校准、脉冲测量及信号源控制。凭借其出色的宽频性能和多功能集成，N5245A 是卫星通信、雷达前端及毫米波芯片测试领域的“宽频专家”。

北光恒电测试设备维修中心分享 N5245A 网络分析仪维修案例：

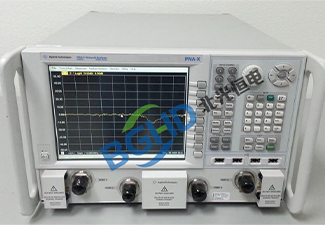

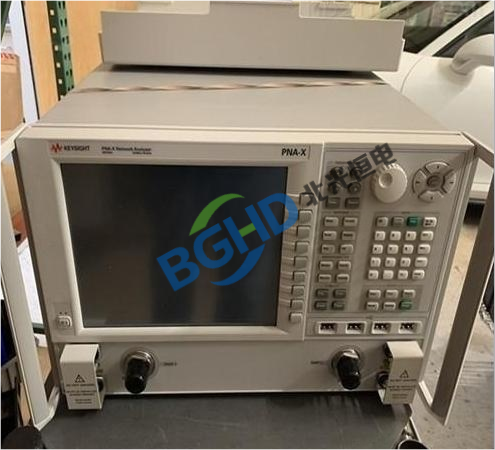

仪器型号： 安捷伦 Agilent N5245A PNA-X 微波网络分析仪（50GHz，4 端口）；

故障描述： 仪器开机正常，自检基本通过，但端口 2 和端口 3 的接收机在中频段（IF=6.5MHz）存在严重的非线性失真：在 30GHz 进行直通校准后，测量一个 -30dBm 的信号（来自内部源），S21 显示正常；但当输入信号增大到 0dBm 时，S21 测量值出现约 0.5dB 的增益压缩（正常应无压缩）。使用外部信号源验证，同样现象。低频段（<10GHz）无压缩。自检程序报“接收机增益不匹配”。

检测过程：

拆机，将端口 2 和端口 3 的接收机 IF 放大器模块交换，故障位置不变，排除了放大器本身。检查 IF 链路的混频器输出。用频谱仪测量中频信号，发现 0dBm 射频输入下，中频信号出现明显的谐波分量（2IF、3IF），说明混频器工作在大信号饱和区。

接收机混频器的本振（LO）驱动功率不足，导致混频器的 1dB 压缩点降低。测量混频器的 LO 输入功率（约 +7dBm，正常应 +13dBm）。LO 驱动放大器性能退化，输出功率下降。检查发现该放大器（HMC636）的供电退耦电容漏电，且放大器芯片本身内部匹配失调。

维修： N5245A 网络分析仪维修案例

更换端口 2、3 接收机共用的 LO 驱动放大器（HMC636）及其供电退耦电容。重新测量 LO 功率升至 +12.8dBm。重新装配后，执行接收机增益压缩校准和全端口校准。验证在 30GHz 输入 0dBm 信号时，S21 压缩恢复至 <0.05dB。接收机线性度回归原厂指标，维修完毕。
