安捷伦 Agilent N5244A PNA-X 系列微波网络分析仪维修案例

PNA-X 系列是安捷伦（现是德科技）最先进的矢量网络分析仪，集成了双源和接收机，可高效完成放大器、混频器、变频器及天线的线性和非线性参数测试。N5244A 是 PNA-X 系列中 43.5GHz 型号，频率范围 10MHz 至 43.5GHz（可扩展至 67GHz），系统动态范围高达 126dB（40GHz），迹线噪声优于 0.002dB，输出功率 +10dBm（43.5GHz），接收机噪声系数低于 12dB，支持四端口全电子校准和脉冲 S 参数测量。凭借其宽频段、高动态和灵活的测量架构，N5244A 成为毫米波通信和相控阵雷达前端测试的“宽频旗舰”。

北光恒电测试设备维修中心分享 N5244A 网络分析仪维修案例：

仪器型号： 安捷伦 Agilent N5244A PNA-X 微波网络分析仪（43.5GHz，4 端口）；

故障描述： 仪器开机正常，自检基本通过，但端口 3 的源输出功率在 35-40GHz 频段比设定值低约 10dB：设定输出功率 0dBm，频率 38GHz，功率计实测端口 3 为 -10.3dBm；端口 1、2、4 在该频段正常。低于 30GHz 时端口 3 输出正常。自动功率校准无法通过，报“功率校准数据异常”。用户手动校准后仍存在。

检测过程：

拆机，将端口 3 的毫米波倍频器模块（负责将约 10.875GHz 中频倍频至 43.5GHz）与端口 1 的模块交换。故障转移到端口 1，确认是倍频器模块问题。用频谱分析仪测量该模块的输入驱动功率（约 +6dBm，稳定），输出端功率低且含有较强谐波。

倍频器模块内部的倍频二极管阵列中，一对肖特基二极管击穿（表现为正反向电阻异常），导致倍频效率下降。同时，输出匹配电容容量变值，进一步恶化输出功率和波形。

维修： N5244A 网络分析仪维修案例

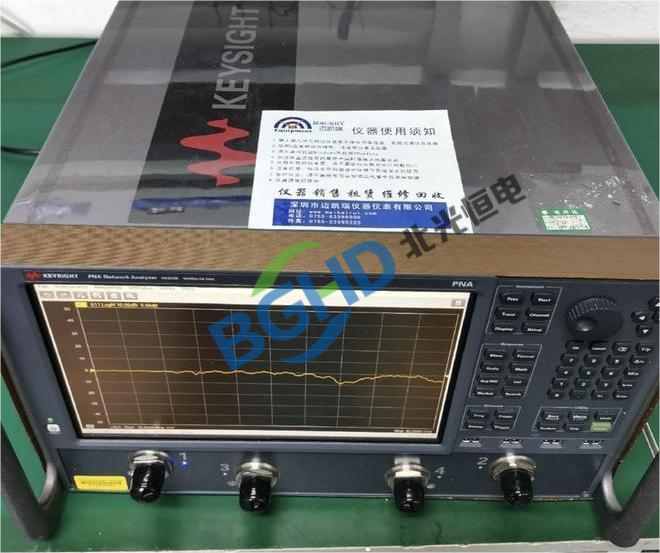

更换倍频器模块内损坏的肖特基二极管对（同型号，严格配对）及输出匹配电容（重新焊接，0.5pF 高 Q 值电容）。调试输入偏置电压至原厂值。重新组装模块，用网络分析仪自身源功率校准程序进行校准。装配回仪器后，执行全频段源功率校准（35-40GHz）。验证端口 3 在 38GHz 输出功率恢复至 -0.2dBm。端口 3 输出功率平坦度和绝对值回归原厂指标，维修完毕。
