​安捷伦E8362C网络分析仪开机无法进入测试界面、停留在Windows桌面故障维修案例

故障描述

客户送修一台Agilent E8362C矢量网络分析仪，频率范围10MHz至20GHz。故障表现为：

1. 按下电源键后仪器正常上电，屏幕点亮，Windows系统正常启动；

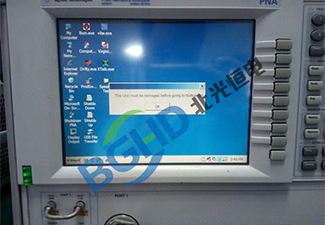

2. 系统启动后始终停留在Windows桌面界面，无法自动进入矢网测量软件；

3. 桌面上的测量软件快捷方式双击后无响应，或弹出错误提示后闪退；

4. 反复重启多次，偶尔能进入测量界面，但运行数分钟后自动卡死或闪退至桌面。

该设备用于微波器件S参数测试，故障导致产线停工，客户要求尽快修复。

设备背景

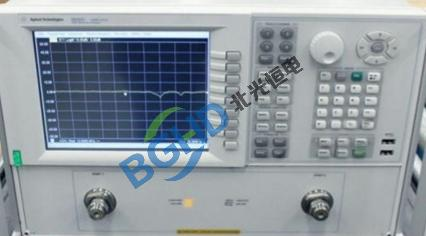

E8362C是安捷伦推出的高性能矢量网络分析仪，基于Windows操作系统平台。整机架构包括：AC-DC电源模块、嵌入式主板、硬盘、数字中频板、射频前端模块和前面板显示组件。测量软件为安捷伦专有的矢量网络分析应用软件，依赖Windows系统底层驱动和射频前端固件协同工作。

测量软件无法正常启动的可能原因包括：硬盘文件系统损坏、测量软件配置文件丢失、射频前端驱动异常、主板内存或芯片组故障。

故障分析与排查

仪器能正常上电、屏幕能亮、Windows能进入桌面，说明电源模块和嵌入式主板的基本功能完好。故障出在从Windows桌面到测量软件启动这个环节。排查从软件到硬件逐层进行。

第一步：系统日志分析

在Windows桌面环境下，打开事件查看器，检查应用程序日志。发现每次启动测量软件时，系统记录了一条应用程序错误事件，错误模块指向射频前端驱动文件。该驱动文件负责应用软件与数字中频板之间的通信，驱动加载失败导致测量软件无法初始化硬件，进而闪退。

同时检查系统日志，发现硬盘控制器有多次超时错误记录，提示硬盘读写存在偶发性异常。

第二步：硬盘健康状态检测

E8362C出厂配备一块2.5英寸SATA机械硬盘。长期使用后硬盘可能出现坏道或磁头老化，导致关键文件损坏。在Windows环境下运行硬盘健康检测工具，SMART状态显示重映射扇区数超过阈值，存在多个坏道。射频前端驱动文件恰好位于坏道区域，文件部分损坏，读取时触发错误。

确认故障根因为硬盘老化坏道导致射频前端驱动文件损坏。硬盘坏道影响驱动文件完整性，测量软件无法正常初始化射频硬件，表现为双击无响应或闪退。偶尔能启动是因为驱动文件在某些读写尝试中侥幸成功加载。

第三步：主板及其他硬件验证

更换一块确认完好的硬盘，重新安装操作系统和测量软件后，反复启动测试20次，测量软件均正常进入。确认主板、内存、电源模块等硬件无故障，问题仅限硬盘。

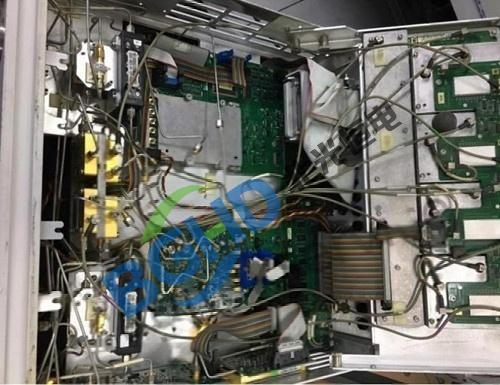

第四步：内存与主板排查

硬盘故障解释了大部分现象，但偶发性卡死可能还涉及内存接触不良。拆下嵌入式主板上的内存条，金手指有轻微氧化痕迹。用橡皮擦拭金手指后重新安装，内存接触可靠性恢复。

维修处理

1. 更换同规格工业级固态硬盘，替代原机械硬盘以提升可靠性和启动速度；

2. 使用安捷伦官方系统恢复镜像，重新安装Windows嵌入式系统及E8362C测量软件；

3. 安装射频前端驱动和数字中频板固件，确保版本与原机匹配；

4. 清洁内存条金手指并重新安装，消除接触不良隐患；

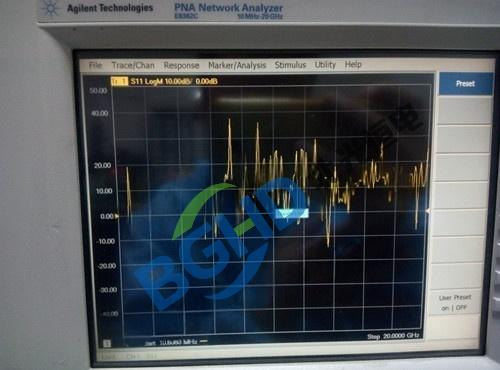

5. 开机测试：系统正常启动，测量软件自动加载进入测试界面；

6. 执行全端口S参数校准验证，Port 1和Port 2指标均符合出厂规范；

7. 老化测试12小时，反复重启30次，测量软件均正常进入。

维修小结

本次E8362C无法进入测试界面的根因是机械硬盘坏道导致射频前端驱动文件损坏。同时内存金手指氧化导致偶发性运行卡死。两个因素叠加，表现为测量软件启动失败和运行不稳定。

该机型出厂配备机械硬盘，长期运行后磁头磨损、盘片氧化是常见老化模式。硬盘故障的早期症状通常是系统启动变慢、软件加载时间延长、偶发性报错，最终发展为驱动文件损坏或系统无法启动。更换固态硬盘可从根本上避免机械结构老化问题。

驱动文件损坏这一故障模式在基于Windows系统的仪器上并不罕见。维修时优先检查硬盘健康状态和系统日志，能有效缩小排查范围。

修复后验证指标

设备已交付客户，微波器件S参数测试恢复正常。
