安捷伦N5181A信号发生器开机后屏幕不亮故障维修案例

　　故障描述

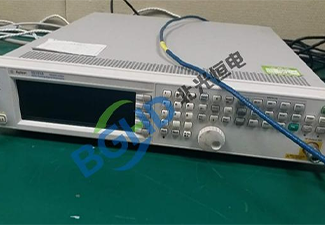

　　客户送修一台Agilent N5181A模拟信号发生器，频率范围250kHz至6GHz。故障表现为：按下电源键后，前面板部分指示灯亮起，风扇运转;屏幕始终黑屏，无任何字符或背光显示;仪器输出端有射频信号输出，可通过外部控制软件调节频率和功率;前面板按键操作有蜂鸣器提示音，但屏幕无响应。该设备用于无线通信模块产线测试，屏幕不亮导致操作人员无法直接设置参数，需外接电脑控制，严重影响使用效率。

　　设备背景

　　N5181A是安捷伦推出的一款中高端射频信号发生器，采用LCD液晶显示屏，背光由冷阴极荧光灯或LED驱动电路提供。整机显示子系统包含：主板显示接口→显示驱动板→液晶面板→背光驱动电路。屏幕不亮但仪器能正常工作且射频输出正常，说明主板核心功能完好，故障范围锁定在显示子系统。

　　故障分析与排查

　　仪器能正常启动、射频输出可控、按键有提示音，证明主板CPU、操作系统和射频链路均正常。屏幕无显示可能的原因包括：液晶面板损坏、显示驱动板故障、背光供电异常、主板显示接口信号缺失。

　　第一步：外接显示器验证

　　N5181A后面板有VGA视频输出接口。外接一台独立显示器，开机后外接显示器正常显示信号发生器操作界面，图像清晰完整。确认主板显示输出信号正常，显示驱动芯片工作正常。

　　外接显示器正常但内置屏幕不亮，故障范围缩小至内置液晶面板本身或背光驱动电路。

　　第二步：背光驱动电路检测

　　拆开前面板组件，找到液晶屏背光驱动板。N5181A早期批次使用冷阴极荧光灯背光，后期批次使用LED背光。本台设备为LED背光方案。

　　背光驱动板接收来自主板的+5V供电和亮度调节信号。用万用表测量背光驱动板输入供电，+5V正常。测量背光驱动板输出至LED灯条的电压，标称值应为24V左右，实测为0V。

　　判断背光驱动板故障，LED灯条无供电，屏幕无背光，导致肉眼看不到显示内容。但液晶面板本身仍在正常显示图像，只是没有背光照明。

　　第三步：背光驱动板内部检修

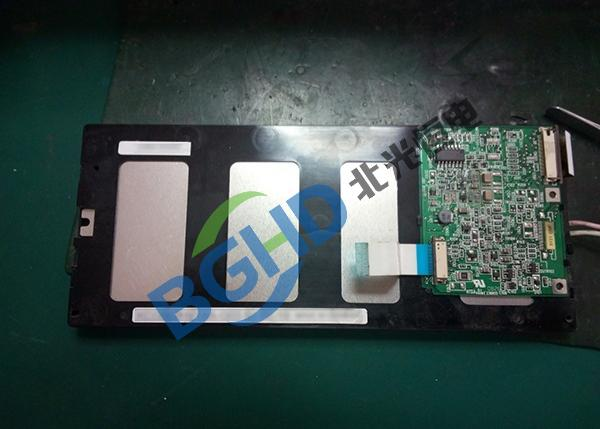

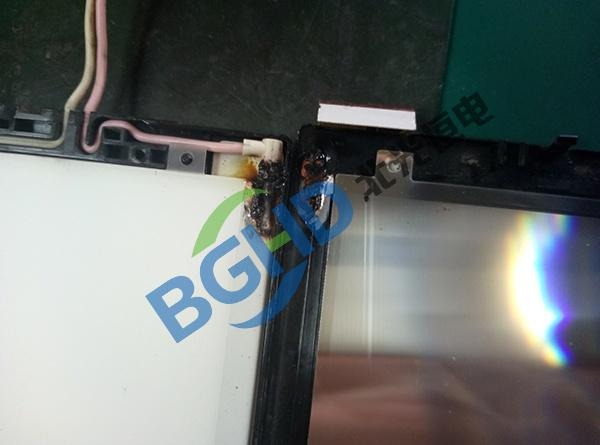

　　拆下背光驱动板单独检测。该板为小型升压恒流驱动模块，核心是一颗LED驱动芯片，将+5V升压至约24V为LED灯条供电，同时提供恒流控制。

　　目检驱动板，未发现明显烧毁或电容鼓包。测量驱动芯片输入脚电压正常(+5V)，使能脚高电平正常，输出脚电压为0V。断电后测量输出脚对地阻值，未短路。

　　进一步检查驱动芯片外围电路，发现芯片的升压电感一端焊点存在微裂纹。该电感是升压电路的关键储能元件，焊点开路导致芯片无法正常升压，输出电压为零。

　　补焊电感焊点后通电测试，驱动板输出恢复至24.3V，背光灯条正常点亮。

　　第四步：屏幕显示验证

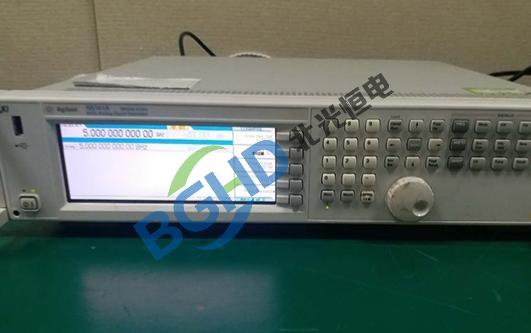

　　将修复后的背光驱动板装回前面板组件，开机后屏幕正常显示，字符清晰，亮度和对比度均可通过前面板旋钮调节。内置屏幕显示内容与外接VGA显示器一致。

　　维修处理

　　对背光驱动板升压电感焊点进行重新焊接，清除旧焊点氧化层并加锡加固;

　　检查驱动板其他焊点，对可能存在的虚焊点进行预防性补焊;

　　装机后开机，屏幕显示正常，亮度调节功能正常;

　　前面板所有按键和旋钮功能验证正常;

　　射频输出全频段扫描，输出功率和频率准确度均符合指标;

　　老化测试8小时，屏幕显示和射频性能均稳定。

　　维修小结

　　本次N5181A屏幕不亮的根因是背光驱动板上LED升压电感的焊点微裂纹开路，导致升压电路无法工作，LED灯条无供电，屏幕无背光。

　　此类故障具有隐蔽性：液晶面板本身正常显示图像，但因无背光导致肉眼完全看不到内容，容易被误判为整机不开机或主板故障。外接VGA显示器是区分主板故障和屏幕故障的关键手段。

　　焊点微裂纹属于工艺可靠性问题，长期使用后因热胀冷缩和机械振动逐渐扩展至完全开路。维修时除修复故障焊点外，对同板其他焊点进行预防性加固可降低返修风险。
