安捷伦N5183A信号发生器输出电平超差大故障维修案例

　　故障描述

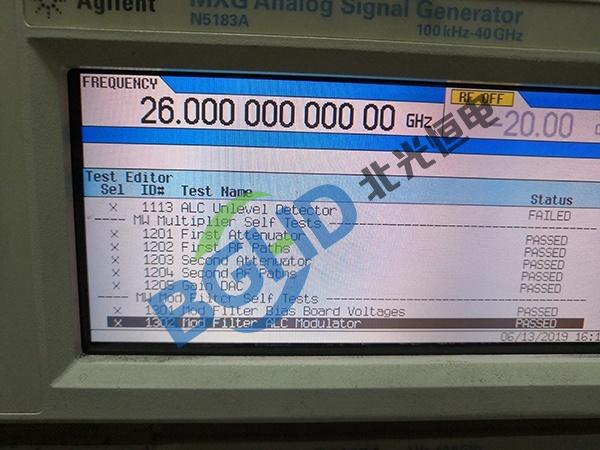

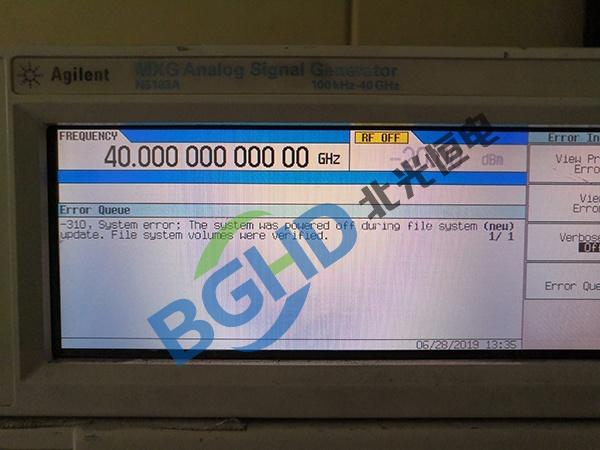

　　客户送修一台Agilent N5183A微波模拟信号发生器，频率范围250kHz至40GHz。故障表现为：全频段输出电平与设定值偏差严重超标，设定0dBm时实测值在-2.5dBm至-6dBm之间波动，且不同频段偏差量不一致;低频段偏差相对较小，高频段偏差显著增大，40GHz处输出功率比设定值低约6dB;输出功率不稳定，同一频点连续测量时幅度有0.5-1dB的随机波动;仪器自检能通过，无硬件报错信息。该设备用于微波模块产线测试，输出功率不准导致产品增益测试数据整体偏移，已造成批量误判。客户要求尽快修复并出具全频段功率校准报告。

　　设备背景

　　N5183A是安捷伦MXG系列微波模拟信号发生器，采用基带IQ调制加多级上变频架构实现宽频率覆盖。整机射频链路包括：基带信号源→IQ调制器→中频放大器→多级混频器与滤波器组→微波功率放大器→输出步进衰减器→ALC自动电平控制环路。

　　ALC环路是输出功率精度的核心保障。其工作原理为：输出端定向耦合器耦合一小部分功率送至检波器，检波器输出电压与设定值比较，误差信号反馈给中频放大器的增益控制端，动态调节链路增益使输出功率稳定在设定值。

　　输出电平超差且全频段均有偏差，故障范围应锁定在ALC环路或输出级公共通路，而非某个特定频段的混频器或滤波器。

　　故障分析与排查

　　故障特征为全频段功率偏低且高频段恶化更严重，符合宽带功率放大器增益下降或ALC环路检波器老化的典型表现。排查按信号流向从后往前逐级进行。

　　第一步：电源供电检查

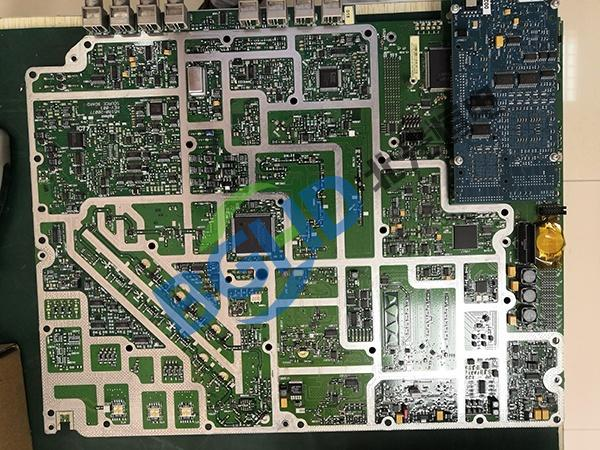

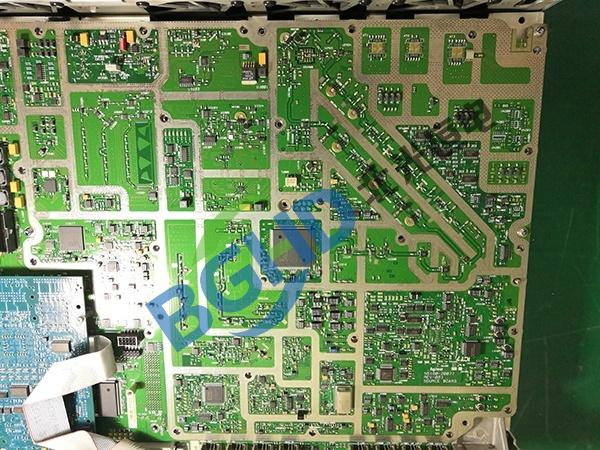

　　拆开外壳，测量射频模块各组供电电压。+5V、+3.3V、±15V、+28V等关键电压均正常，纹波在指标范围内。排除供电异常导致功率下降的可能。

　　第二步：输出步进衰减器检查

　　输出步进衰减器是信号链路最后一环。将衰减器设为0dB直通状态，用网络分析仪测量其插入损耗。全频段插损在0.5-0.8dB范围内，正常。排除衰减器故障。

　　第三步：ALC环路功能验证

　　在频谱仪上观测输出信号。设置N5183A输出1GHz、0dBm连续波信号。手动微调ALC环路增益参数，观察输出功率是否随之变化。调节时输出功率有响应，但始终无法达到设定值，最大输出功率比标称值低约3dB。这说明ALC环路在工作，但链路增益已不足。

　　进一步检查ALC检波器输出。在0dBm设定值下，正常检波器输出电压应在1.2V左右。实测仅为0.7V，明显偏低。检波器输出电压偏低会导致ALC环路误判输出功率不足，持续增大中频增益试图补偿，但链路中某级放大器的增益已经下降，即使中频增益推至最大仍无法弥补。

　　第四步：微波功率放大器增益测量

　　拆下微波功放模块，用网络分析仪测量其小信号增益。该功放为宽带分布式放大器，覆盖全频段，出厂标称增益15dB。实测全频段增益仅9-11dB，高频段40GHz处增益跌至9.2dB，比标称值低近6dB。增益曲线倾斜严重，频率越高增益越低，这与客户描述的故障现象完全吻合。

　　微波功放增益下降的原因：内部GaAs FET管芯在长期大功率工作和热应力下，沟道载流子迁移率退化，跨导下降，导致增益逐年衰减。这是宽带微波功放的常见老化模式。功放增益不足使整条射频链路的增益预算失衡，即使ALC环路推至极限也无法将输出功率补偿到设定值。

　　第五步：其他电路检查

　　检查ALC环路检波器本身。拆下检波器模块，用已知功率的射频信号测试其响应曲线。检波灵敏度与出厂数据对比正常，确认检波器未老化。检波器输出电压偏低是因为功放输出功率确实不足，检波器如实反映了输出功率的衰减。

　　维修处理

　　更换同型号微波功放模块，安装时注意接地和散热贴合;

　　更换后测量功放增益全频段恢复至14.5-15.5dB，高频段增益平坦度改善;

　　重新校准ALC环路，写入新的检波器-功率对应曲线;

　　执行全频段功率校准，使用功率计在多个频点验证输出功率精度;

　　装机后进行全功能自检，通过;

　　老化测试12小时，每隔1小时测量一次输出功率，全频段功率漂移小于0.2dB;

　　附加相位噪声和谐波测试，确认更换功放后未引入额外失真。

　　维修小结

　　本次N5183A输出电平超差的根因是微波宽带功率放大器老化，增益下降约5-6dB且频率响应倾斜。功放增益不足导致整条射频链路增益预算失衡，ALC环路虽正常工作但已无足够余量将功率补偿至设定值。输出电平偏差与频率正相关，高频段恶化更严重。

　　该故障的典型特征是全频段功率均匀偏低且高频端偏差更大，与ALC检波器故障或衰减器故障的表现不同。通过逐级增益测量和ALC环路功能验证可精准定位。

　　维护建议：

　　信号发生器避免长期在最大输出功率下运行，如需大功率信号建议外接功率放大器;

　　每两年校准一次全频段输出功率，建立增益趋势档案，提前预警功放老化;

　　注意仪器散热，机架安装时保留足够通风空间，延长微波器件寿命。

　　修复后验证指标

设备已交付客户，产线恢复正常测试。
