是德科技Keysight E5071C矢量网络分析仪维修案例

矢量网络分析仪是射频微波测试领域的核心仪器，能够同时测量被测器件的幅度响应和相位响应，以矢量形式完整表征散射参数（S参数），包括S11（回波损耗）、S21（插入损耗）、S12（隔离度）、S22（输出匹配）等关键指标。凭借其强大的测量能力，矢量网络分析仪广泛应用于天线测试、滤波器调谐、放大器评估、线缆认证及材料介电常数测量等领域。Keysight E5071C是一款高性能多端口矢量网络分析仪，频率覆盖9kHz至8.5GHz/14GHz/20GHz，最高可配置至4端口，具备高达140dB的动态范围和优于10kHz/秒的高速扫描性能，配合SOLT、TRL、未知直通等多种校准方法，能够为用户提供精准、高效的射频测量体验，是无线通信、汽车电子及消费电子产线测试的理想选择。

北光恒电测试设备维修中心分享E5071C矢量网络分析仪维修案例：

仪器型号： 是德科技 Keysight E5071C 矢量网络分析仪（8.5GHz，4端口）；

故障描述： 仪器开机正常，自检部分通过，但端口3信号异常：端口3的S33反射测量底噪明显高于其他端口约30dB；接50Ω负载时回波损耗显示约为-15dB（正常应为-40dB以下）；校准时报错“Port 3 Calibration Failed”；

检测过程：

检查端口3内部反射测量链路，使用频谱分析仪探测端口3的耦合器耦合端输出信号，发现该信号幅度远低于正常值；

端口3内部反射电桥损坏；

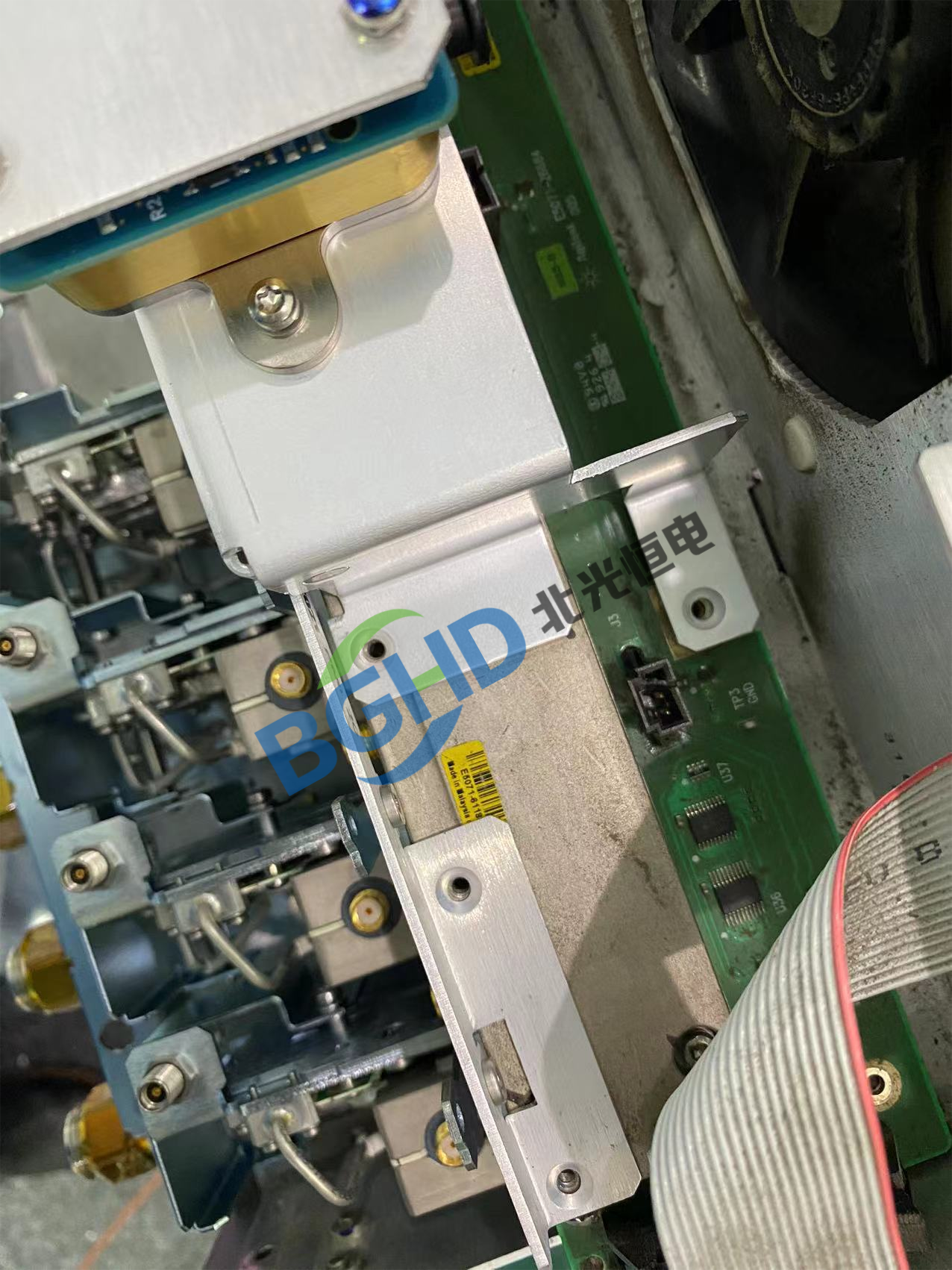

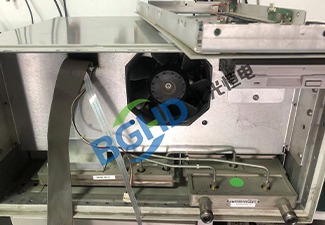

进一步拆解检测，发现端口3反射电桥中的一组精密电阻因长期过功率或静电冲击导致阻值漂移，破坏了电桥的平衡结构，造成方向性严重恶化，无法准确分离入射波与反射波。

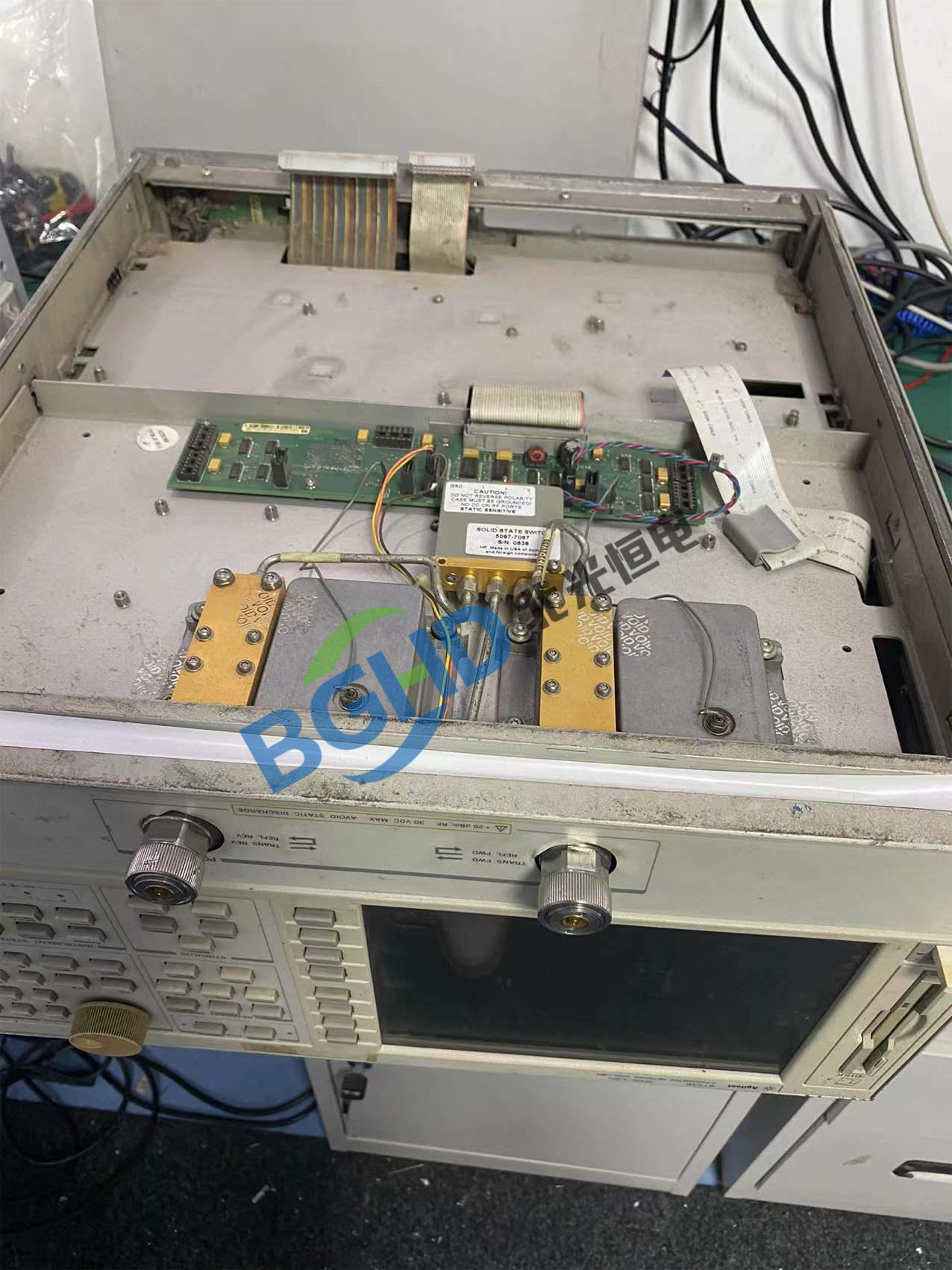

维修： E5071C矢量网络分析仪维修案例

更换端口3损坏的反射电桥组件，确保方向性指标恢复至原厂规格（典型值>40dB）；

重新装配后，对整机进行全4端口SOLT校准（开路/短路/负载/直通）；

校准通过，端口3反射测量正常，各端口S参数一致性回归原厂指标，机器恢复正常，维修完毕。
