是德科技Keysight 33622A 函数/任意波形发生器维修案例

函数/任意波形发生器是电子测试领域中能够输出标准函数信号（正弦、方波、三角波、脉冲等）以及用户自定义任意波形的核心激励设备，广泛应用于电路调试、传感器测试、通信系统验证及自动测试系统等领域。Keysight 33622A是一款双通道、120MHz带宽的高性能函数/任意波形发生器，具备16位垂直分辨率和1GSa/s采样率，能够生成高保真、低失真的复杂波形。凭借其小于200fs的典型抖动和出色的相位噪声，33622A可精准模拟真实世界中的各类信号，是研发验证与生产测试中不可或缺的信号激励源。

北光恒电测试设备维修中心分享33622A函数/任意波形发生器维修案例：

仪器型号： 是德科技 Keysight 33622A 函数/任意波形发生器（120MHz，双通道）；

故障描述： 仪器开机正常，通道1输出正常，但通道2完全无输出；设置通道2输出1kHz、1Vpp正弦波，使用示波器实测为0V；屏幕显示通道2波形正常，但输出端无任何信号；

检测过程：

检查通道2输出链路，使用示波器从通道2的DAC输出端开始逐级向后探测，发现DAC输出正常，但经过输出放大器后信号消失；

通道2输出放大器芯片损坏；

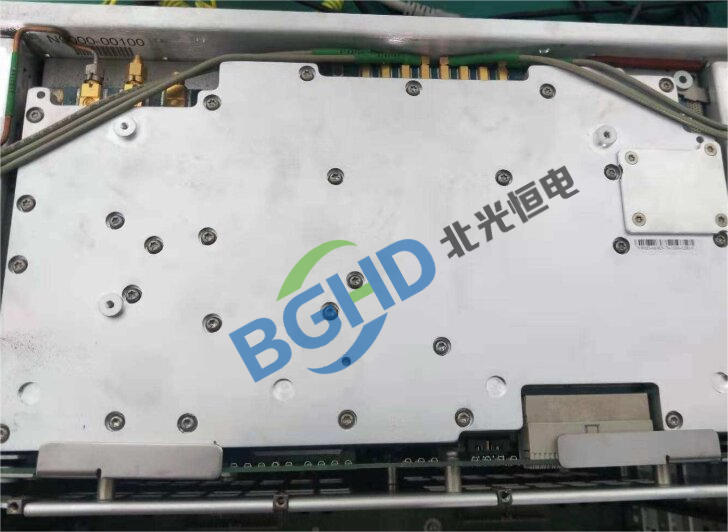

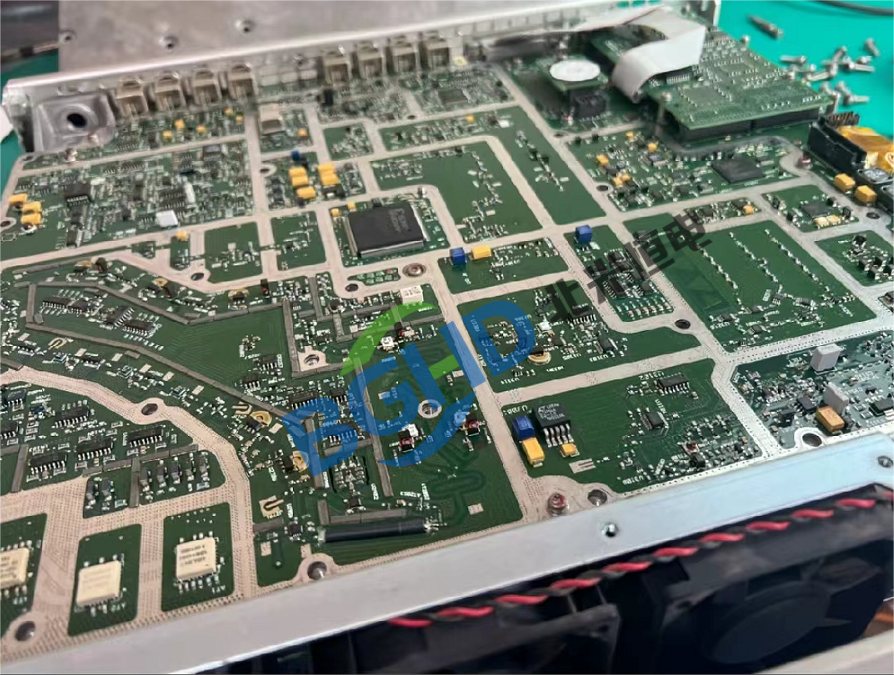

进一步拆解检测，发现通道2末级输出放大器（BUF634）已击穿开路。分析原因为通道2输出端曾意外接入外部电压源，或测试过程中被测件产生反向浪涌电压，导致放大器输出级烧毁。

维修： 33622A函数/任意波形发生器维修案例

更换通道2损坏的输出放大器芯片（BUF634），检查周边电阻电容有无连带损伤；

重新装配后，对通道2进行输出幅度校准和直流偏移校准，验证各档位输出精度；

通道2输出波形恢复正常，幅度精度回归原厂指标，双通道工作一致，机器恢复正常，维修完毕。
