罗德与施瓦茨R&S FSL频谱分析仪维修案例

频谱分析仪是射频微波领域的“频域示波器”，用于测量信号的频率、功率、谐波、杂散及调制质量，是无线通信、雷达、EMC测试等领域不可或缺的基石仪器。以罗德与施瓦茨（Rohde & Schwarz）的经典款FSL系列为例，该设备凭借其出色的射频性能和轻巧便携的设计，在6GHz以下频段拥有极高的性价比。其典型相位噪声优于-100 dBc/Hz（10 kHz偏移），显示平均噪声电平（DANL）低至-140 dBm，能够清晰分辨微弱信号与强干扰，配合高达28 MHz的解调带宽，足以应对从研发调试到产线自动化测试的多样化需求。

仪器型号： 罗德与施瓦茨 FSL6 频谱分析仪（6GHz）；

故障描述： 仪器开机正常，但底噪异常升高约20dB，微弱信号完全被噪声淹没；自校准（CAL）无法通过，报错“LO Unlock”或“IF Gain Error”；

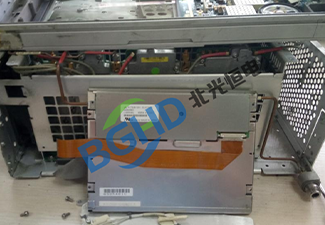

检测过程：

1. 快速验证：将输入端口接50Ω负载，观察底噪曲线，发现全频段底噪抬升，且伴有异常杂散信号，初步判断问题出在本振或中频链路。

2. 分段排查：

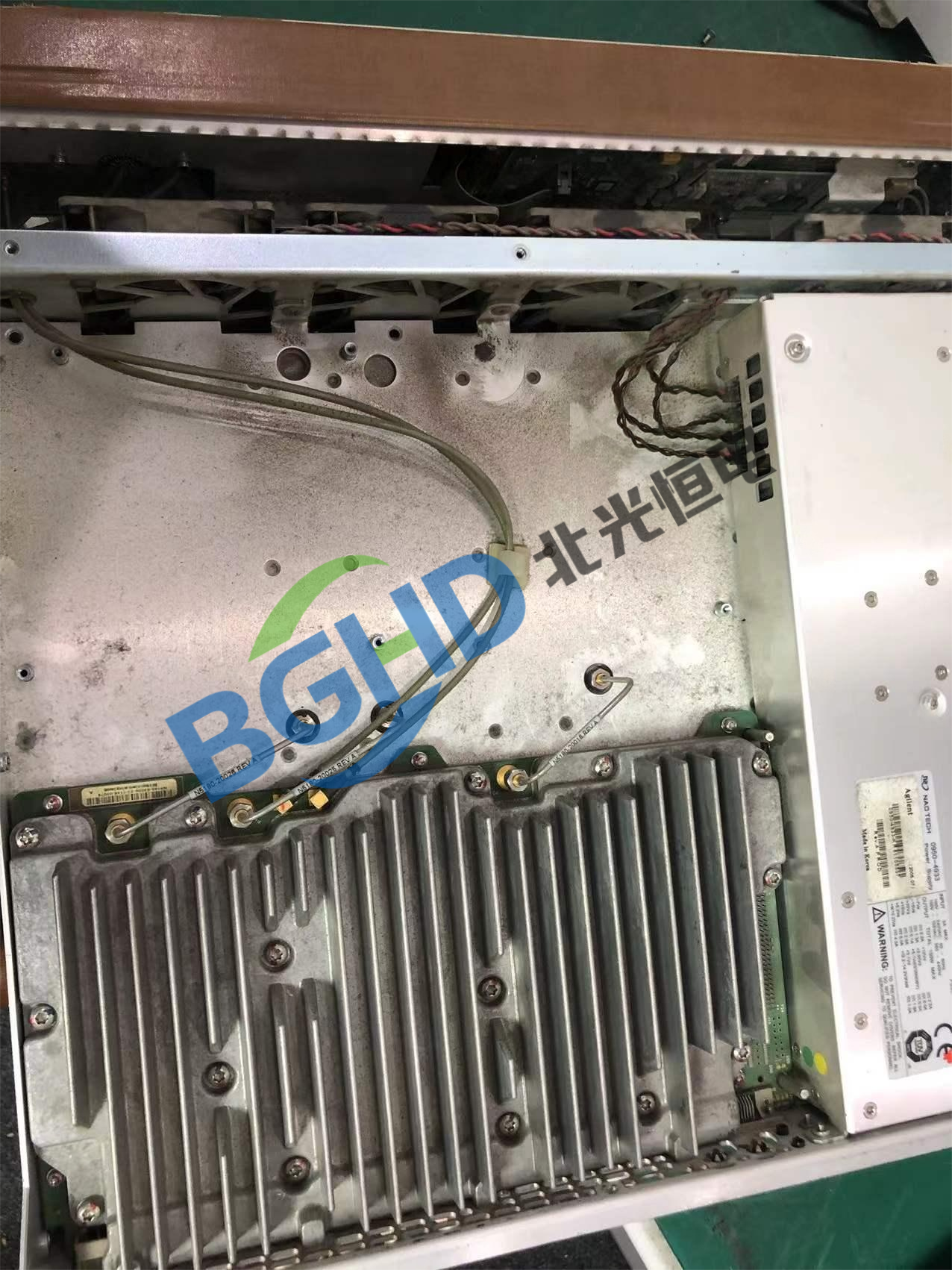

   • 首先检查第一本振（YIG振荡器）输出，发现锁定电压异常，YIG调谐线圈驱动电路中的运算放大器损坏，导致本振失锁。

   • 进一步追踪发现，由于本振异常，混频器输出的中频信号幅度偏离正常范围，造成中频处理板上的对数放大器芯片过载击穿。

3. 结论：故障根源为YIG驱动电路失效，进而连锁损坏中频对数放大器。

维修方案：

1. 精密更换：更换损坏的YIG驱动电路运算放大器及中频板上的对数放大器芯片。

2. 链路校准：使用标准信号源（如R&S SMF100A）对整机进行功率校准、频率校准及相位噪声补偿。

3. 自检验证：执行仪器内部自校准程序（CAL），全部项目通过。重新测试底噪，恢复正常水平，信号读数精度回归原厂指标。

4. 结果：仪器维修完毕，开机自检PASS，测量结果准确稳定。
