是德科技Keysight E5063A矢量网络分析仪案例

矢量网络分析仪是射频微波测试领域的核心仪器，能够同时测量被测器件的幅度响应和相位响应，以矢量形式完整表征散射参数（S参数），包括S11（回波损耗）、S21（插入损耗）、S12（隔离度）、S22（输出匹配）等关键指标。凭借其强大的测量能力，矢量网络分析仪广泛应用于天线测试、滤波器调谐、放大器评估、线缆认证及材料介电常数测量等领域。Keysight E5063A是一款入门级但性能卓越的矢量网络分析仪，频率覆盖100kHz至8.5GHz/18GHz，具备高达120dB的动态范围和出色的迹线噪声性能，配合SOLT、TRL等多种校准方法，能够为用户提供精准、稳定的射频测量结果。

北光恒电测试设备维修中心分享E5063A矢量网络分析仪维修案例：

仪器型号： 是德科技 Keysight E5063A 矢量网络分析仪（8.5GHz，双端口）；

故障描述： 仪器开机正常，自检部分通过，但S11反射测量异常：端口1空载时，史密斯圆图轨迹杂乱无章；接开路校准件后显示不回开路点（正常应为史密斯圆图最右端）；执行校准程序时报错“Open/Short Load Fail”；

检测过程：

检查端口1内部定向耦合器输出，发现耦合器的耦合端输出信号幅度异常偏低；

定向耦合器损坏；

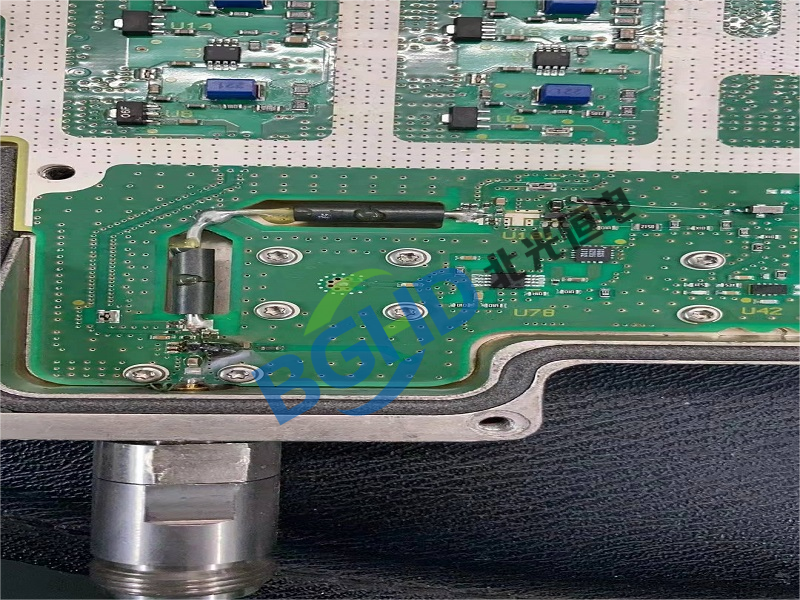

进一步拆解检测，发现端口1的主线传输段与耦合段之间的微带线因长期过功率使用或外部静电冲击导致出现微裂纹，造成耦合系数严重偏离标称值，反射信号的幅度和相位信息失真，导致校准失败。

维修： E5063A矢量网络分析仪维修案例

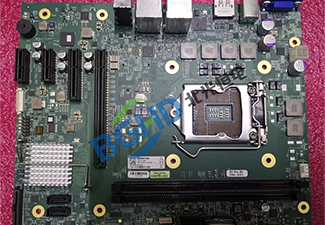

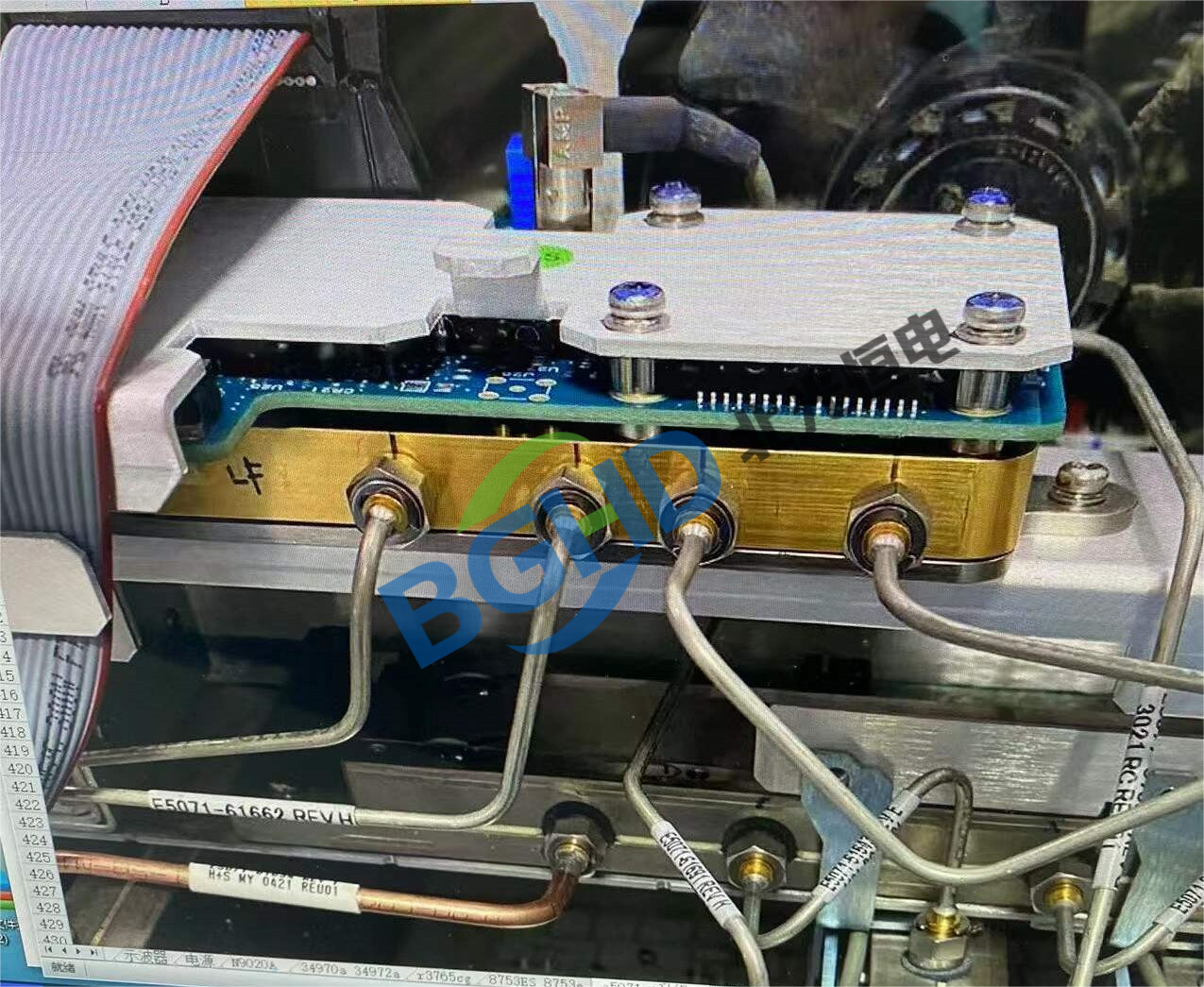

更换损坏的端口1定向耦合器组件（含主线传输段和耦合段），确保耦合系数恢复至原厂指标；

重新装配后，对整机进行全双端口SOLT校准（开路/短路/负载/直通）；

校准通过，S11回波损耗和史密斯圆图显示正常，测量精度回归原厂指标，机器恢复正常，维修完毕。
