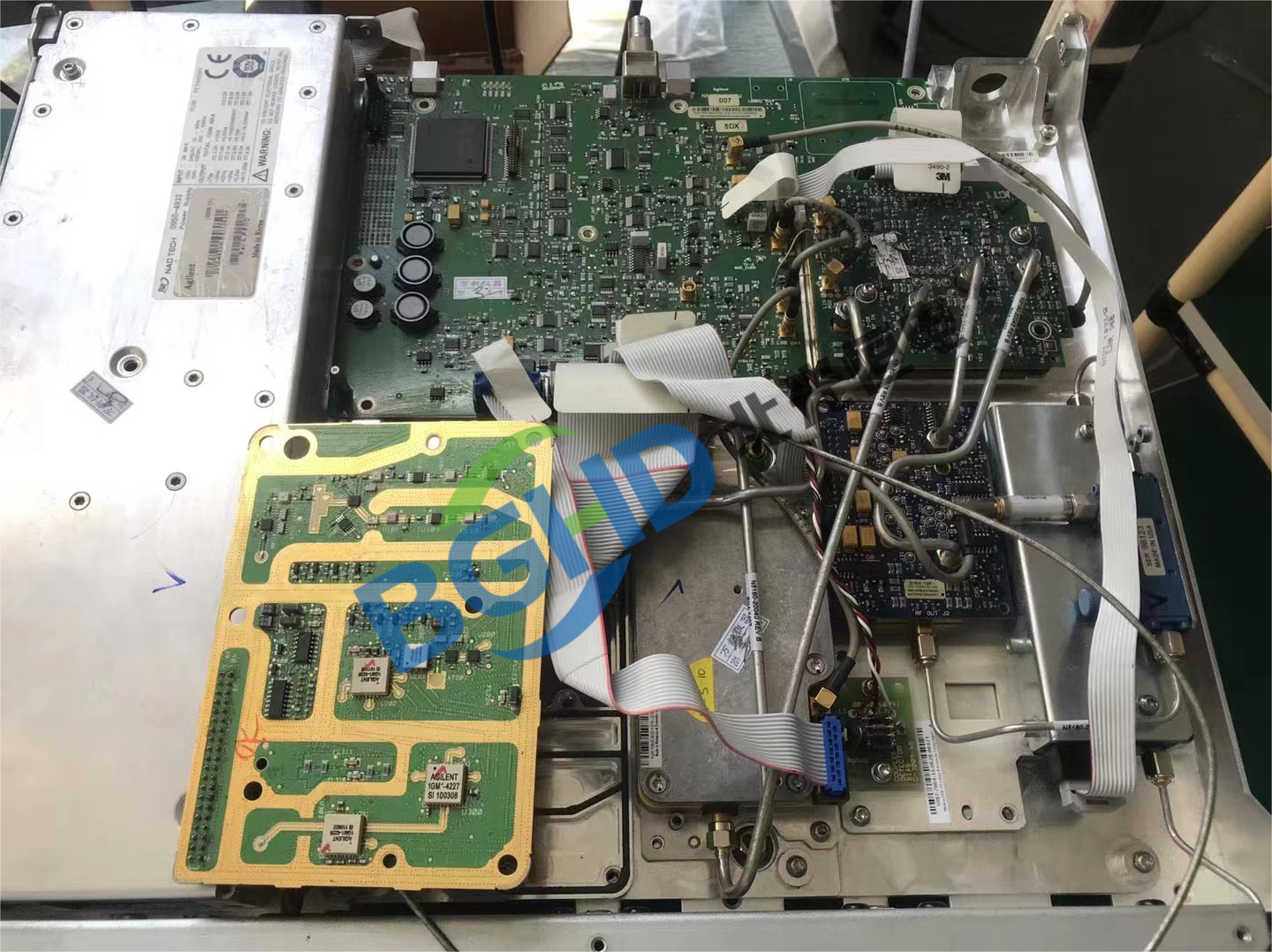

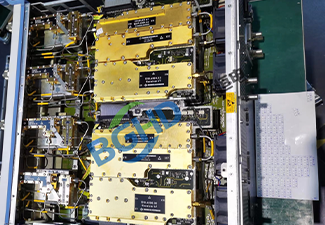

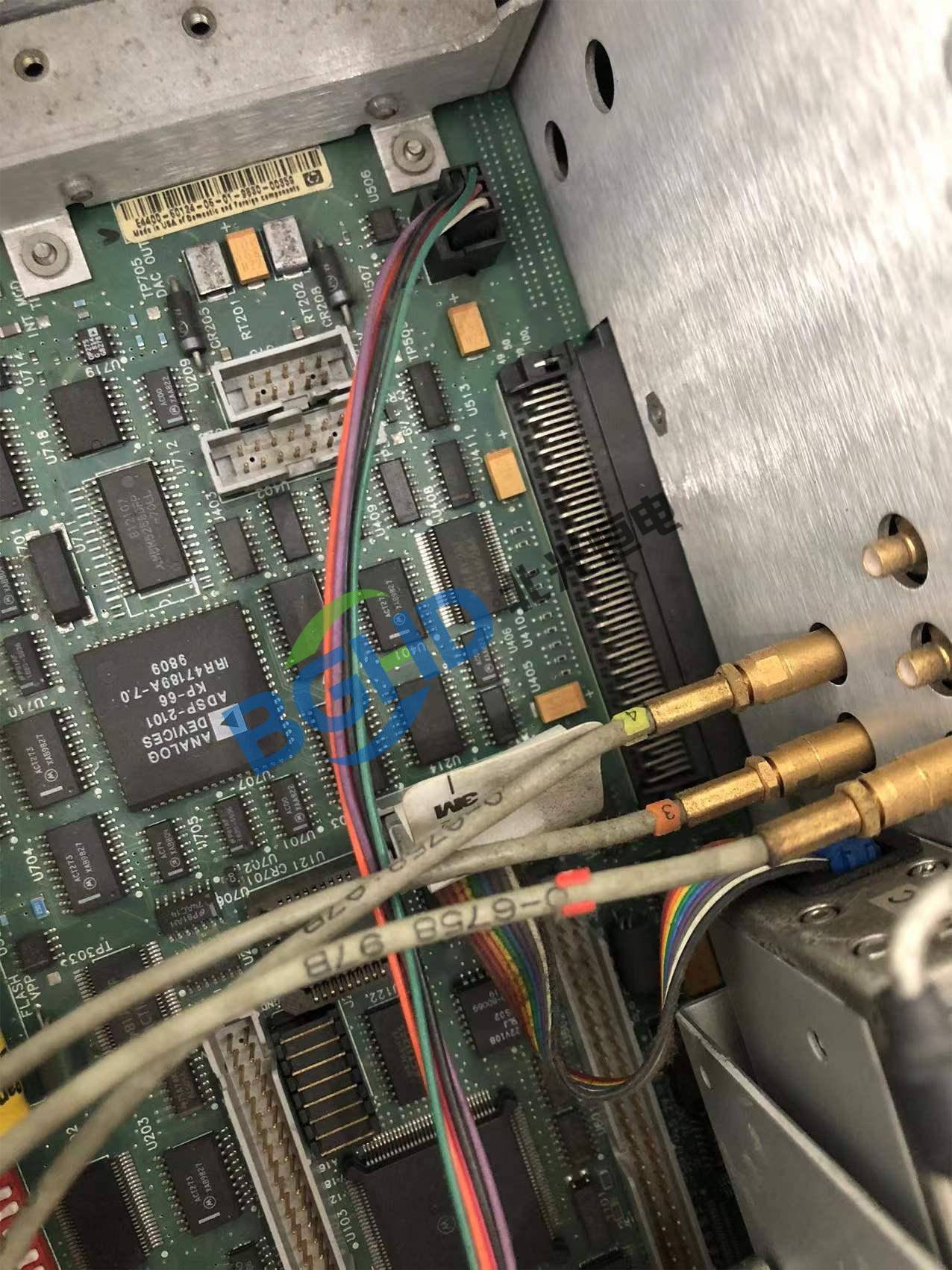

是德科技Keysight N5182A MXG矢量信号发生器维修案例

信号发生器是电子测试测量领域的“信号源”，能够按需输出正弦波、脉冲、调幅、调频乃至复杂的矢量调制信号，用于激励被测器件或模拟真实环境。以是德科技（原安捷伦）的经典款N5182A MXG为例，该设备凭借其出色的相位噪声、高输出功率和宽带矢量调制能力，在3GHz/6GHz频段内拥有极高的市场占有率。其典型相位噪声优于-121 dBc/Hz（1 GHz载波，20 kHz偏移），输出功率可达+18 dBm以上，配合高达80 MHz的调制带宽，能够完美模拟LTE、Wi-Fi等通信标准信号，是无线通信研发与生产测试的核心设备。

北光恒电测试设备维修中心分享信号发生器维修案例：

仪器型号： 是德科技 N5182A MXG 矢量信号发生器（3GHz）；

故障描述： 仪器开机正常，自检部分通过，但射频输出功率严重偏低（设定0dBm，实际实测-30dBm），且无法进行幅度调制；自校准（ALC自调平）失败，报错“Unleveled”；

检测过程：

1. 初步验证：将仪器RF输出接入功率计，在不同频点、不同功率设定下测试，发现全频段功率均偏低约30dB，且功率不随设定值线性变化，初步排除外部连接问题。

2. 信号追踪：使用频谱分析仪逐级探测信号通路：

   • 首先检查输出模块的前端，发现信号在步进衰减器入口处正常（功率符合设定），但出口处功率严重衰减。

   • 拆解步进衰减器组件，发现内部薄膜电阻网络上的多个电阻烧毁开路，导致信号无法正常通过。

   • 进一步分析根源：该衰减器紧邻输出端口，客户曾在大功率输出状态下误将输出端接入带有直流偏置的有源电路，导致反向电压击穿衰减器。

3. 结论：RF步进衰减器组件损坏，ALC检波回路亦受影响报错。

维修方案：

1. 组件修复/更换：拆卸损坏的步进衰减器模块，更换内部烧毁的电阻网络片；若组件损伤严重，则整体更换原厂同型号衰减器。

2. 通路校准：更换完成后，使用高精度功率计和频谱分析仪对整机进行全频段功率校准，修正ALC闭环控制参数。

3. 功能验证：执行全自检程序PASS，测试各调制模式（AM、FM、脉冲、矢量）输出正常，功率精度回归原厂指标（±0.5dB）。

4. 结果：仪器维修完毕，输出功率准确稳定，调制功能完好。
