是德科技Keysight E4990A阻抗分析仪维修案例

阻抗分析仪是电子测试领域专门用于测量电感(L)、电容(C)、电阻(R)及其衍生参数（如Q值、D值、ESR、X、θ、|Z|等）的专业仪器，是元器件筛选、材料分析、质量控制及研发调试的核心设备。凭借其自动平衡电桥技术，Keysight E4990A阻抗分析仪在20Hz至10MHz/20MHz/30MHz/50MHz/120MHz的频率覆盖范围内，基本阻抗精度可达±0.08%（典型值），能够精准评估从低损耗电容到高Q电感的各种无源元件。凭借宽信号电平范围（可低至5mVrms、高至1Vrms或10mA/100mA），E4990A可在接近实际工作条件下对器件作出准确评估，广泛应用于半导体、通信、汽车电子、医疗及材料科学等领域。

北光恒电测试设备维修中心分享E4990A阻抗分析仪维修案例：

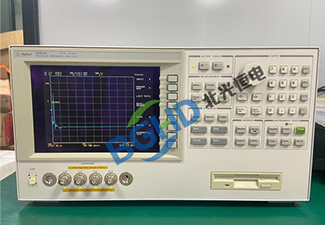

仪器型号： 是德科技 Keysight E4990A 阻抗分析仪（20Hz至120MHz）；

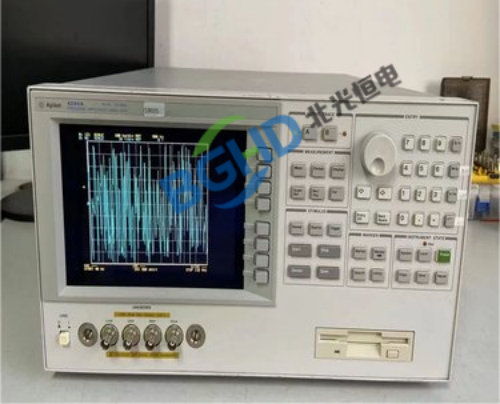

故障描述： 仪器开机正常，自检部分通过，但低阻抗测量异常：测量1mΩ标准电阻时，读数显示约5mΩ，偏差过大；开路清零和短路清零执行后仍无法归零；100kHz以上频率点测量结果明显不稳定，迹线抖动；

检测过程：

检查前端自动平衡电桥电路，使用示波器探测电桥平衡检波点，发现电桥输出端存在异常直流偏置；

自动平衡电桥中的运算放大器损坏；

进一步拆解检测，发现电桥电路中的核心运放（U12）输入级已击穿，导致电桥无法建立真正的“虚地”平衡状态，尤其在低阻抗测量时误差被显著放大；同时，平衡检波器周边的一颗精密电阻也有轻微变色，阻值已漂移。

维修： E4990A阻抗分析仪维修案例

更换损坏的自动平衡电桥运算放大器芯片及漂移的精密电阻；

重新装配后，对仪器进行开路清零、短路清零及全量程阻抗精度校准，使用标准电阻（1mΩ、10mΩ、100mΩ、1Ω、10Ω、100Ω、1kΩ等）逐点验证；

校准通过，低阻抗测量恢复正常，全频段迹线稳定，精度回归原厂指标，机器恢复正常，维修完毕。
