安捷伦E5071C网络分析仪开机无法进入系统故障维修案例

　　故障描述

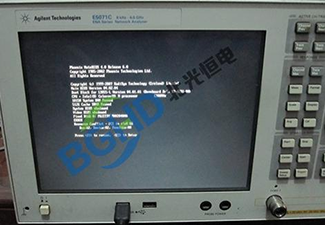

　　客户送修一台Agilent E5071C矢量网络分析仪，频率范围9kHz至8.5GHz。故障表现为：按下电源键后前面板指示灯亮，风扇运转，屏幕背光亮起;屏幕始终停留在开机启动界面，Windows系统进度条走完后无响应;无法进入矢网测量软件界面，所有按键操作无效;反复重启故障依旧，无法通过前面板软复位或硬复位解决。该设备用于产线天线S参数测试，停机直接影响生产进度，客户要求尽快修复。

　　设备背景

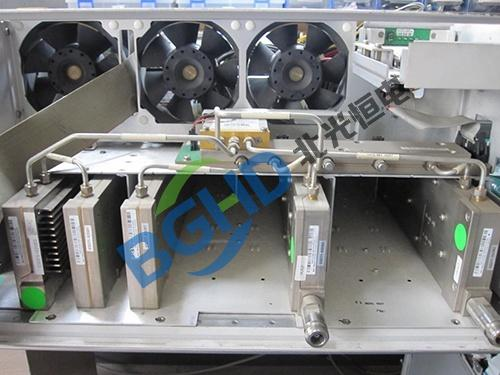

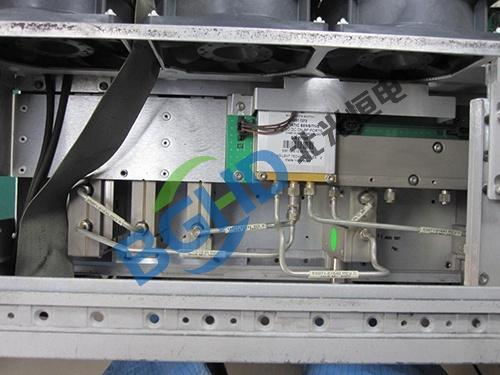

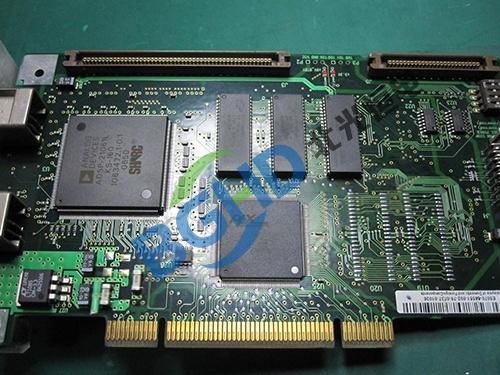

　　E5071C是安捷伦推出的一款高性能矢量网络分析仪，基于Windows操作系统平台。整机架构包括：AC-DC电源模块、嵌入式主板、硬盘、数字中频板、射频前端模块和前面板显示组件。系统启动流程为：电源模块供电→嵌入式主板上电自检→Windows系统加载→矢网测量软件启动→射频前端初始化→进入测量界面。任何环节异常都可能导致无法进入系统。

　　故障分析与排查

　　屏幕能亮、风扇能转、启动界面能显示，说明电源模块基本正常，嵌入式主板已上电并开始加载系统。故障点应在系统加载的后续环节：硬盘数据读取、操作系统启动、或测量软件初始化。

　　第一步：外接显示器确认主板状态

　　拆开外壳，找到嵌入式主板的VGA输出接口，外接一台独立显示器。重启设备，外接显示器显示内容与内置屏幕一致，同样卡在启动界面。确认内置显示屏和显示驱动电路正常，问题出在主板侧。

　　第二步：硬盘健康状态检测

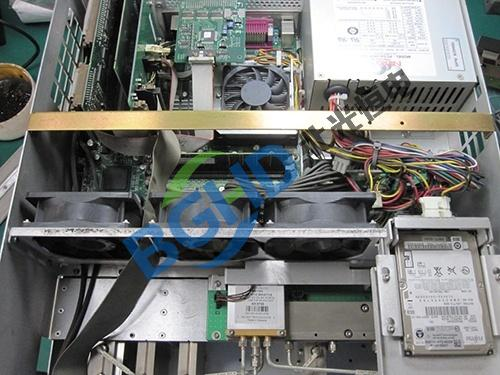

　　E5071C使用一块2.5英寸SATA机械硬盘存储操作系统和测量软件。长期使用后硬盘可能出现坏道、文件系统损坏或磁头老化。

　　拆下硬盘，通过SATA转USB接口连接到一台正常电脑。运行硬盘健康检测工具，发现硬盘SMART状态报警：重映射扇区数超过阈值，存在大量读写错误。尝试读取硬盘中的操作系统分区，部分文件无法正常访问。

　　确认故障根因为硬盘老化导致系统文件损坏，Windows无法完成启动加载，测量软件自然也无法启动。

　　第三步：主板及其他硬件验证

　　更换一块确认完好的硬盘后，用原机电源模块和主板重新装机测试，Windows系统正常启动，矢网测量软件正常加载。确认主板、内存、电源模块等硬件均无故障，问题仅限硬盘。

　　维修处理

　　更换同规格工业级固态硬盘，替代原机械硬盘以提升可靠性和启动速度;

　　使用安捷伦官方系统恢复镜像，重新安装Windows嵌入式系统及E5071C测量软件;

　　安装设备驱动和射频前端固件，确保版本与原机匹配;

　　重新校准触摸屏和前面板按键;

　　开机测试：系统正常启动，测量软件加载正常，进入测量界面;

　　执行全端口S参数校准验证，Port 1和Port 2指标均符合出厂规范;

　　老化测试12小时，反复重启20次，系统均正常启动。

　　维修小结

　　本次E5071C无法进入系统的根因是机械硬盘老化坏道导致系统文件损坏。该机型出厂配备机械硬盘，长期运行后磁头磨损、盘片氧化是常见老化模式。硬盘故障的早期症状通常是系统启动变慢、偶发性死机，最终发展为无法启动。

　　更换固态硬盘可从根本上避免机械结构老化问题，同时系统启动速度和测量软件响应速度均有明显提升。更换后需使用官方恢复镜像重新安装系统，确保校准数据和序列号等出厂信息完整写入。

　　修复后验证指标

设备已交付客户，产线S参数测试恢复正常。
