安捷伦E8267D信号源自检报错Unlocked故障维修案例

　　故障描述

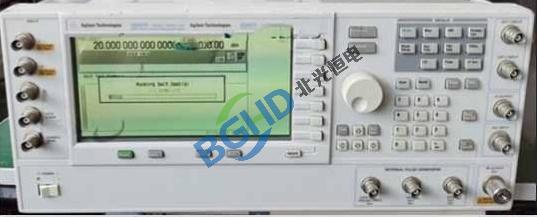

　　客户送修一台Agilent E8267D矢量信号发生器，频率范围250kHz至44GHz。故障表现为：开机自检时频率合成器模块报错，屏幕显示“Unlocked”锁相环失锁错误;自检无法通过，仪器无法正常进入工作界面;多次重启后偶尔能通过自检进入系统，但设置频率后输出端无RF信号或信号频率严重偏离设定值;失锁现象在开机冷态时更频繁，预热15-20分钟后偶尔能锁定，但不稳定。该设备用于雷达接收机灵敏度测试，因失锁导致频率输出不可靠，项目测试已中断。客户要求尽快修复并验证全频段频率锁定性能。

　　设备背景

　　E8267D是安捷伦PSG系列高端矢量信号发生器，采用多环频率合成架构实现宽频段低相位噪声输出。整机频率合成部分包括：内部100MHz恒温晶振参考源→低频锁相环→中频锁相环→高频锁相环→多级倍频与混频链路。

　　锁相环失锁是频率合成器的保护性报错。当锁相环的鉴相器检测到反馈信号与参考信号之间的相位误差持续超过锁定范围时，系统判定为失锁并报Unlocked错误。失锁意味着输出频率不再锁定在内部参考源上，频率准确度和相位噪声全面恶化。

　　引起失锁的原因包括：参考晶振输出幅度不足或频率偏移、锁相环环路滤波器元件老化、压控振荡器调谐范围漂移、鉴相器灵敏度下降、供电纹波超标导致环路抖动。

　　故障分析与排查

　　故障发生在冷态开机时更频繁，预热后偶能锁定，说明与温度相关的器件特性漂移是主要诱因。排查从参考源开始，沿频率合成链路逐级检查。

　　第一步：参考晶振输出检测

　　E8267D内部恒温晶振输出100MHz参考信号，通过功分器分配给各频率合成模块。用频谱仪直接测量晶振输出端，频率100MHz准确，输出功率+7dBm正常。晶振上电后约2分钟达到稳定温度，加热电流正常。排除参考晶振故障。

　　第二步：锁相环鉴相器输出检测

　　拆开频率合成器模块屏蔽罩，找到高频锁相环的鉴相器输出引脚。该引脚电压反映环路锁定状态：锁定时为稳定的直流电压，通常在1.5V至3V之间。失锁时表现为大幅摆动或饱和在0V或5V电源轨附近。

　　开机瞬间用示波器监测鉴相器输出，电压在0V到5V之间剧烈跳变，确认锁相环确实处于失锁状态。预热10分钟后电压跳变幅度逐渐减小，偶尔稳定在2.3V左右，此时自检能通过。

　　第三步：环路滤波器元件检测

　　锁相环环路滤波器由运放和RC网络组成，决定环路带宽和锁定特性。重点检查环路滤波器中的电解电容，一颗10μF/25V铝电解电容外观无异常，但用电桥测量容量已降至1.8μF，ESR从正常值0.5Ω飙升至18Ω。

　　这颗电容位于环路滤波器积分电路部分，用于建立环路的直流工作点。电容容量衰减和ESR增大导致环路滤波器极点频率大幅偏移，锁相环相位裕度不足，冷态时环路无法捕获锁定。预热后电容内部电解液受热活性恢复，容量有所回升，偶尔能锁定但极不稳定。

　　第四步：VCO调谐电压范围验证

　　更换电容前，用可调直流电源独立给压控振荡器提供调谐电压，验证VCO的调谐范围和灵敏度。VCO在0.5V至20V调谐范围内输出频率覆盖正常，灵敏度曲线与出厂数据一致。确认VCO本身正常。

　　第五步：供电纹波检测

　　测量锁相环电路±15V和+5V供电纹波。+5V模拟供电纹波约25mVpp，略高于正常的10mVpp以下。检查该路供电的滤波电容，一颗47μF贴片钽电容容量已衰减至12μF。纹波虽未直接导致失锁，但会增大环路相位噪声，在环路参数已恶化的情况下进一步降低锁定可靠性。

　　维修处理

　　更换环路滤波器中失效的10μF电解电容，选用105℃长寿命型号;

　　更换+5V供电回路的47μF滤波钽电容，将纹波降至8mVpp以下;

　　复测环路滤波器频率响应，极点频率恢复正常;

　　装机后进行开机自检，冷态开机锁相环在30秒内锁定，自检一次通过;

　　全频段频率锁定测试：从250kHz到44GHz选取50个频点，逐个验证锁定状态，全部通过;

　　相位噪声测试：1GHz载波10kHz偏移处相位噪声-130dBc/Hz，符合出厂指标;

　　冷热循环测试：关机冷却至室温后重新开机，重复20次，每次均正常锁定;

　　老化测试24小时，全程频率锁定无失锁报警。

　　维修小结

　　本次E8267D自检失锁的根因是高频锁相环环路滤波器中的积分电容老化，容量衰减和ESR增大导致环路频率响应偏移，相位裕度不足，冷态无法锁定。同时+5V供电滤波电容老化导致纹波增大，进一步恶化了环路稳定性。

　　失锁故障的典型特征是冷态频繁、预热后偶能锁定，这与电容容量的温度特性高度吻合。排查时从参考源→鉴相器输出→环路滤波器→VCO的逐级验证流程能精准定位故障元件。

　　环路滤波器是锁相环中最容易被忽视的部分。其中的电解电容长期承受直流偏压，老化速度比其他电路中的电容更快，建议在维修中优先检查。

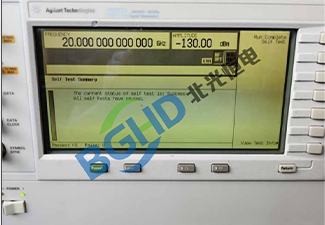

　　修复后验证指标

设备已交付客户，雷达接收机测试恢复正常。
