安捷伦4294A阻抗分析仪电桥不平衡故障维修案例

　　故障描述

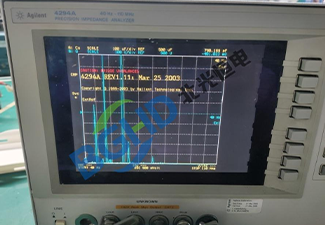

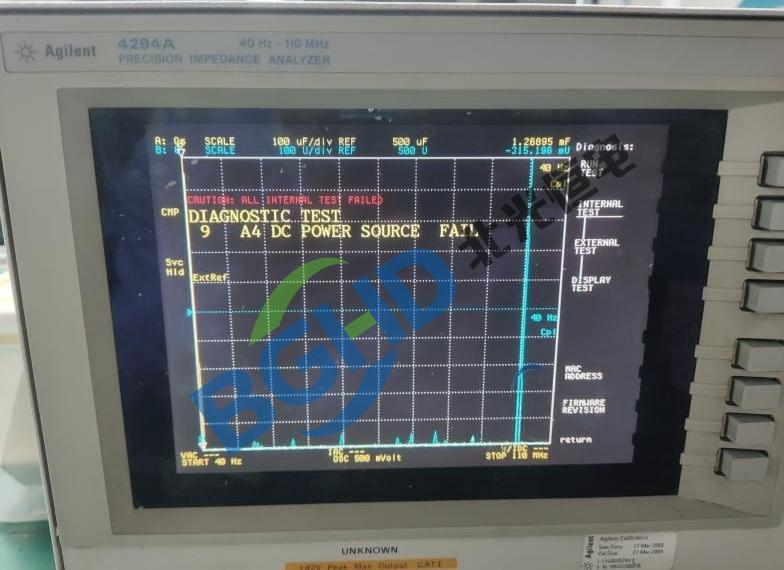

　　客户送修一台Agilent 4294A精密阻抗分析仪，频率范围40Hz至110MHz。开机自检时屏幕报错“Bridge Unbalanced”，电桥无法平衡，所有阻抗测量功能被锁定，无法进行任何测试。

　　故障排查

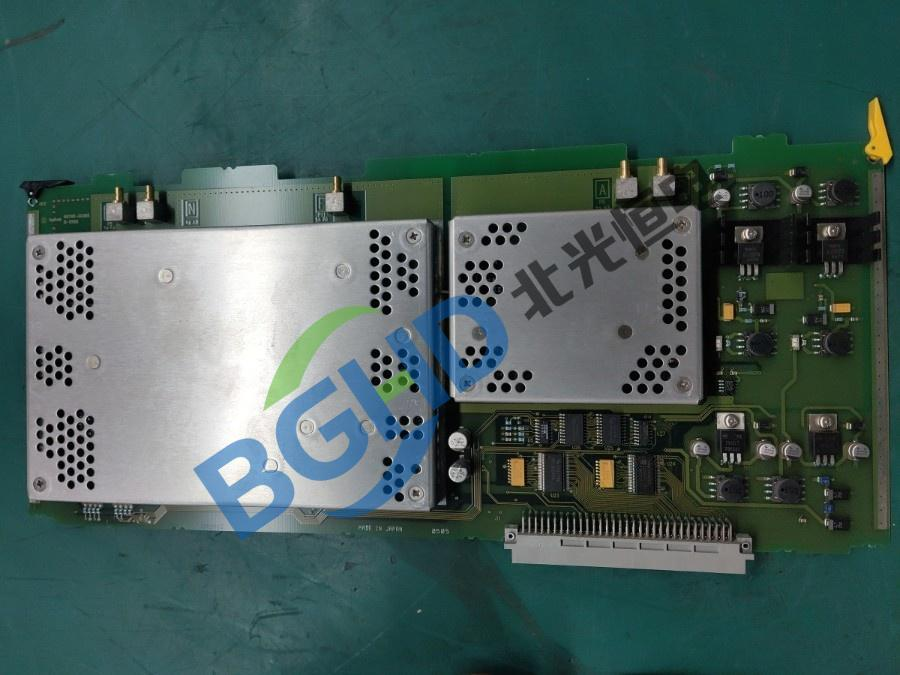

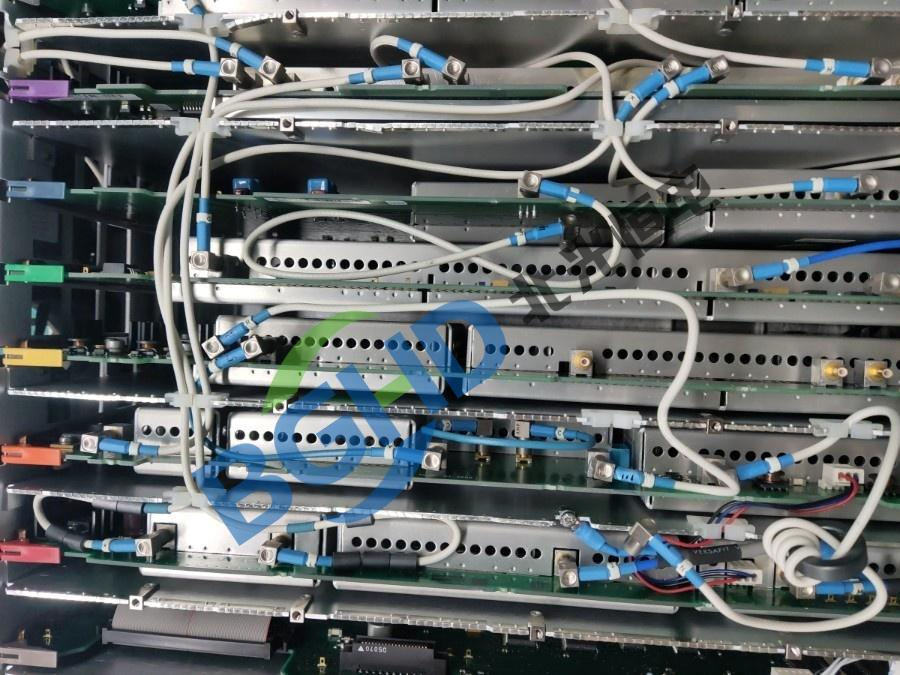

　　4294A采用自动平衡电桥原理测量阻抗。电桥不平衡报错通常指向内部反馈环路异常。拆机后检查电桥电路供电，测量±15V模拟供电均正常。检查电桥输出级放大器，测量其偏置电压，正常应为0V，实测为+2.3V，说明放大器工作点已偏离。

　　追溯偏置电压异常来源，发现电桥反馈环路中一颗运放的供电去耦电容老化。拆下电容用电桥测量，标称47μF实测仅3.8μF，ESR严重超标。该电容失效导致运放供电纹波增大，输出端叠加了低频波动，电桥无法稳定在平衡点，系统报错。

　　维修处理

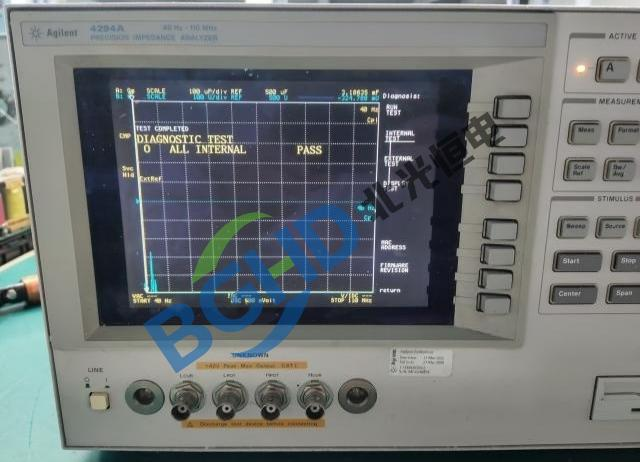

　　更换同规格去耦电容，运放输出偏置恢复至0V。装机后开机自检一次通过，电桥正常平衡。用标准电阻和标准电容进行全量程阻抗验证，精度均符合出厂指标。老化测试8小时无异常。

　　维修小结

　　电桥不平衡的根因是反馈环路运放供电去耦电容老化，导致电桥无法稳定平衡。排查此类故障优先检查电桥电路各级供电和运放工作点，而非直接更换昂贵的电桥组件。
