福禄克NORMA 4000CN多功能功率分析仪开机异常故障维修案例

　　故障描述

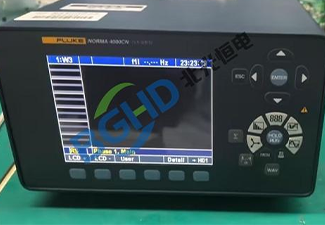

　　客户送修一台Fluke NORMA 4000CN多功能功率分析仪。接通电源后按下开机键，前面板电源指示灯闪烁数次后熄灭，屏幕无任何显示，风扇不转，整机无法正常启动。反复多次开机偶尔能成功启动一次，进入系统后功能正常，但关机后再次开机故障依旧。

　　故障排查

　　偶尔能成功开机且进入系统后功能正常，说明主板和测量模块基本完好，故障应在电源模块或开机触发电路。拆机检查电源模块，测量待机+5V输出，正常时应为稳定的+5V，实测在+3.8V至+4.5V之间波动。待机电压不稳会导致MCU无法可靠响应开机指令，表现为开机时好时坏。

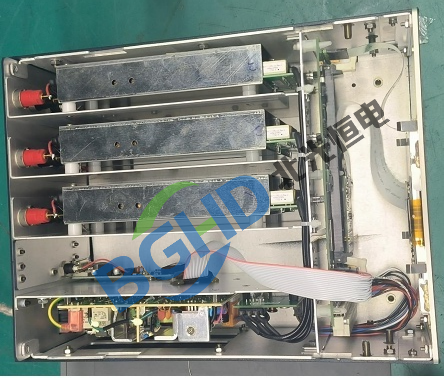

　　拆开电源模块屏蔽壳，检查待机电路输出端滤波电容。该电容规格为1000μF/10V，外观无鼓包漏液，但用电桥测量容量仅剩130μF，ESR高达6.2Ω，已严重老化。电容失效导致待机电压纹波过大、带载能力不足，开机瞬间电压跌落触发保护，整机无法启动。

　　维修处理

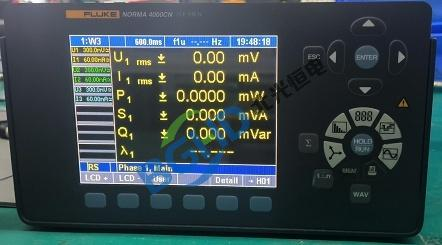

　　更换同规格105℃长寿命电解电容，待机电压恢复至稳定的+5.02V。装机后反复开关机30次，每次均正常启动。全功率通道校准验证合格，老化测试12小时无异常。

　　维修小结

　　开机异常的根因是电源模块待机电路滤波电容老化，容量衰减导致待机电压不稳，开机时序紊乱。此类故障在长期通电或高温环境下使用的仪器中发生率较高，排查时优先测量待机电压可快速定位。
