故障描述

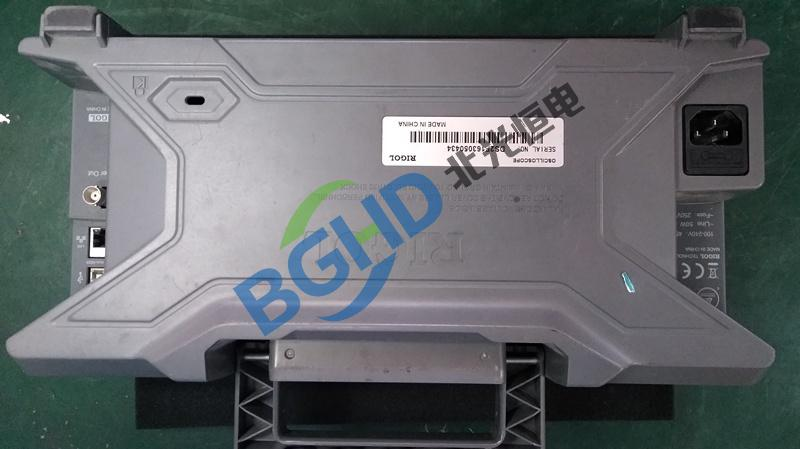

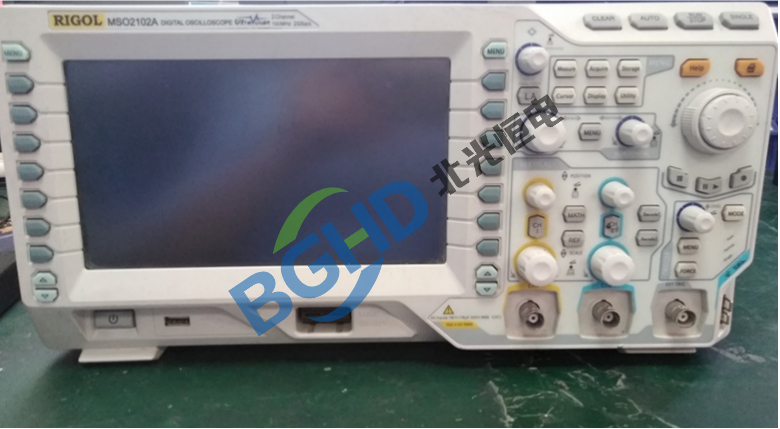

客户送修一台RIGOL MSO2102A示波器，故障为按下电源键后整机无任何反应：屏幕不亮、键盘灯不亮、风扇不转。适配器输出电压正常。
故障排查
第一步：电源板待机电压测量

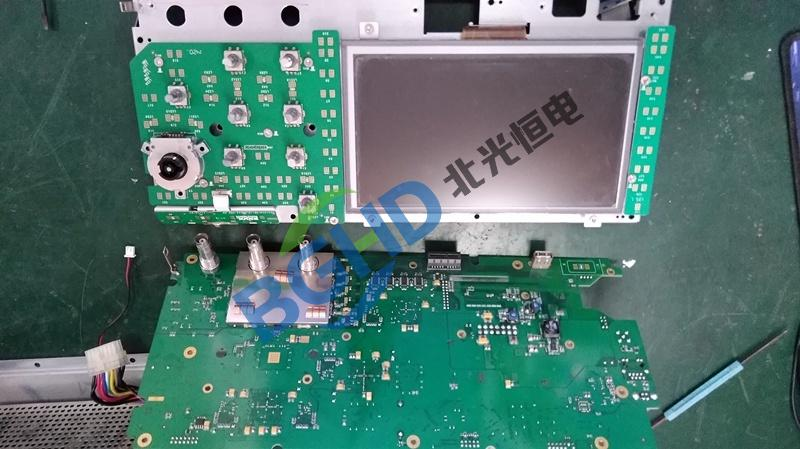

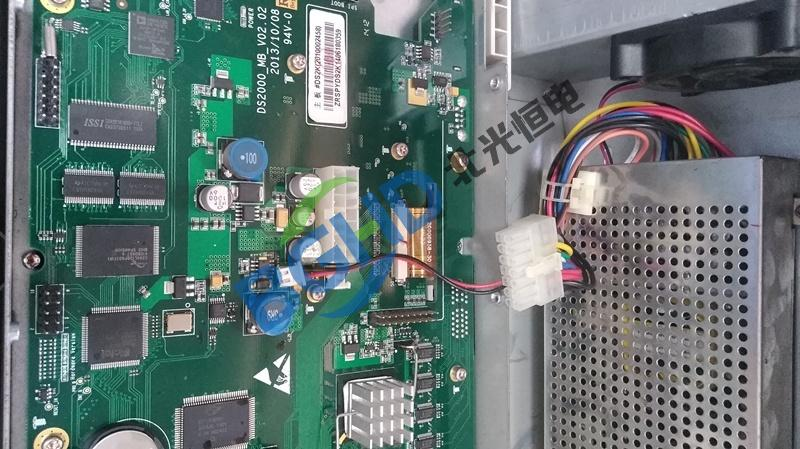

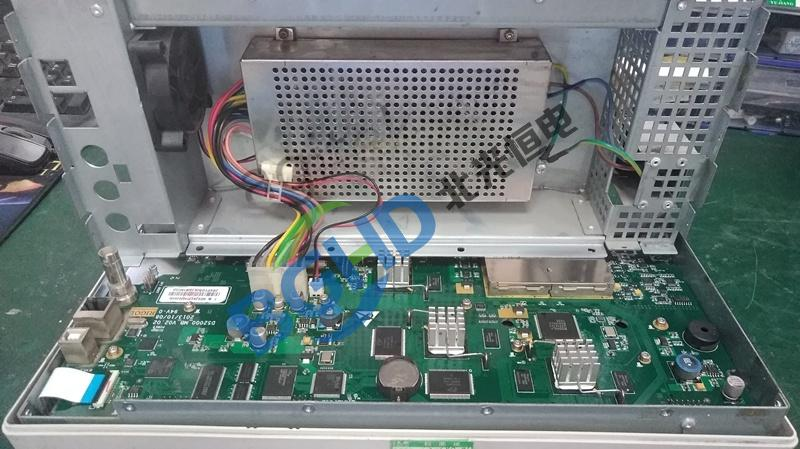

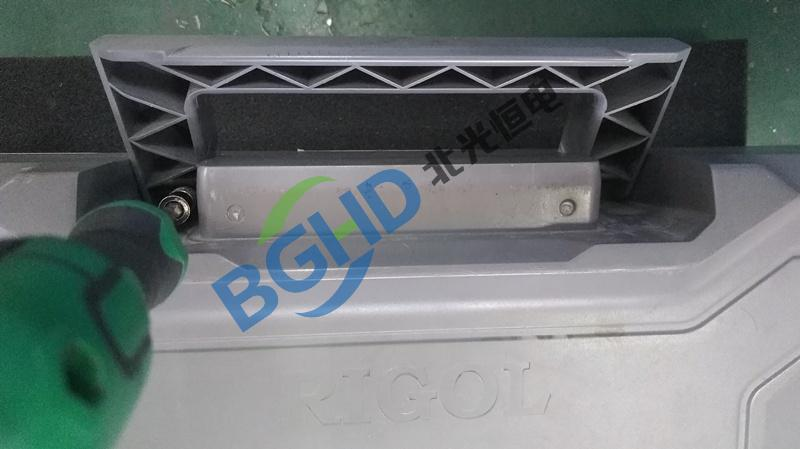

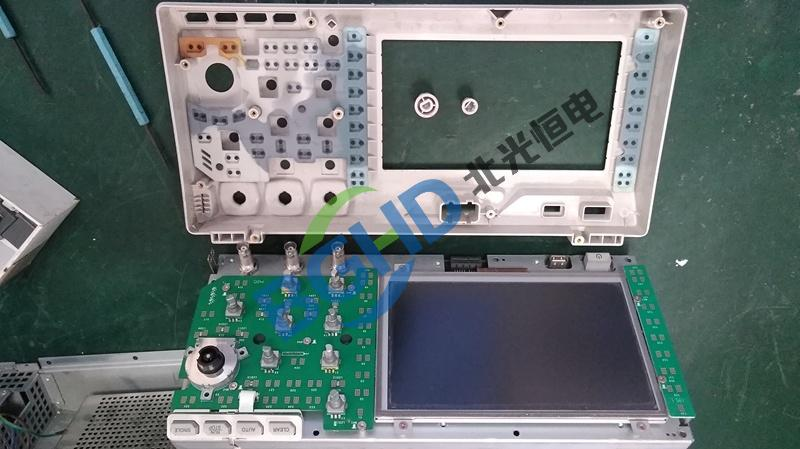

拆机后首先测量电源板输出排线的待机电压。MSO2102A采用软开关设计，适配器接入后电源板应持续输出+5V待机电压给主板MCU供电，才能响应开机指令。
实测待机电压为0V，确认故障点在电源板待机电路。
第三步：待机电路检修

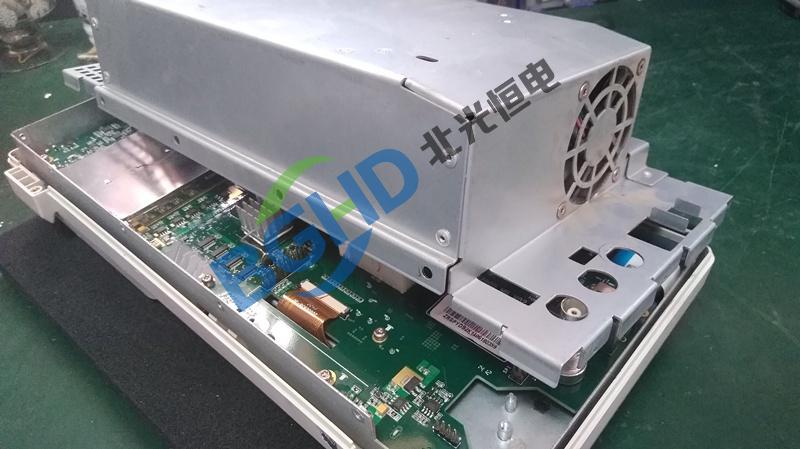

拆下电源板单独检测。待机电路由一颗开关电源芯片、变压器辅助绕组、整流二极管和滤波电容组成。
逐点测量发现：芯片输入脚电压正常，但VCC启动脚电压为0V。测量VCC脚对地阻值仅4.7kΩ，明显偏小，判断该引脚外围滤波电容漏电。
拆下该电容（规格47μF/25V），电桥测量结果：
| 参数 | 标称值 | 实测值 | 判断 |
|---|---|---|---|
| 容量 | 47μF | 7.2μF | 严重衰减 |
| ESR | <0.5Ω | 12.6Ω | 严重超标 |
| 漏电流 | <10μA | 380μA | 严重漏电 |
电容漏电将芯片启动电压拉低，芯片无法工作，待机电压为零。
拆掉电容后复测VCC脚对地阻值恢复正常，确认芯片本身未损。
第四步：主板供电验证

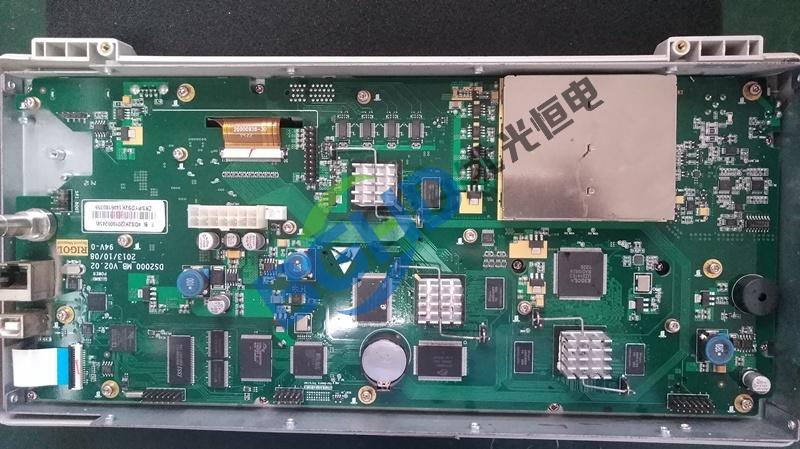

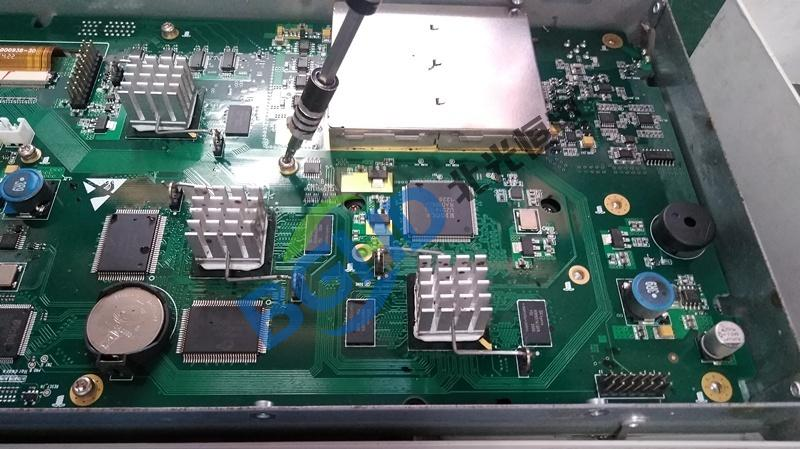

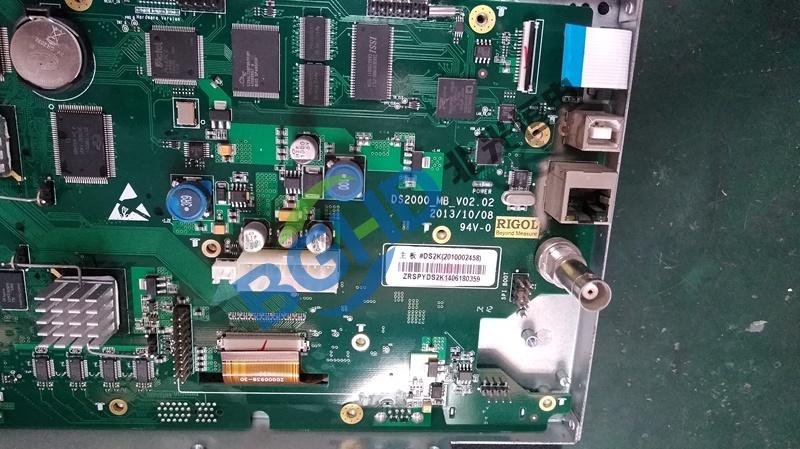

修复前测量主板各路供电输入对地阻值，均在正常范围，排除主板短路。
维修处理
更换待机电路VCC脚滤波电容，同规格105℃长寿命型号；
待机电路输出端滤波电容一并做预防性更换；
装机测试：待机电压恢复+5.03V，开机正常，屏幕点亮，风扇运转；
自校准通过，两路模拟通道和16路数字通道功能验证正常；
老化测试8小时，运行稳定。
维修小结
根因是电源板待机电路VCC脚滤波电容老化漏电，导致待机芯片无法启动，MCU无供电不响应开机。此类故障在开关电源中属于电解电容自然老化，更换电容即可解决。
修复验证
| 测试项目 | 指标要求 | 实测结果 | 判断 |
|---|---|---|---|
| 开机自检 | 通过 | 通过 | 合格 |
| 模拟带宽 | ≥100MHz | 112MHz | 合格 |
| 垂直精度 | ±3% | +1.2% | 合格 |
| 连续运行 | 8小时 | 通过 | 合格 |
设备已交付客户。
