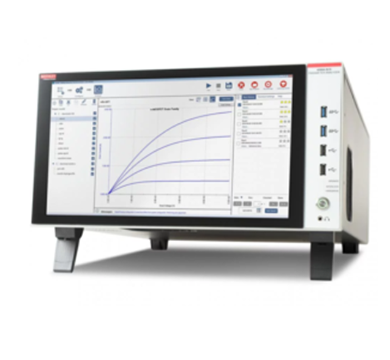

吉时利4200A-SCS作为半导体测试领域旗舰级参数分析仪，集成高精度源表(SMU)、低噪声测量模块、高速测试与数据分析系统，主打飞安级电流、纳伏级电压、宽量程高精度测量，广泛用于晶圆测试、器件表征、可靠性分析、新材料研发等核心场景。长期高频测试、环境湿尘侵蚀或操作不当，易引发测量漂移、模块失效、开机报错、通信中断、软件异常等故障，直接影响半导体研发与量产测试的精度及效率。

　　4200A-SCS常见核心故障

　　(一)测量精度异常故障

　　• 读数漂移/乱跳/噪声大：零点不稳、数值跳变、低电流测量噪声超标，多为SMU模块前置放大电路老化、低噪声运放性能衰减、反馈电容漏电、测试线缆屏蔽失效或接地不良。

　　• 输出超差/无输出：设定电流/电压与实际输出偏差大、无输出或输出微弱，常见于源表功率管击穿、驱动电路故障、输出继电器触点烧蚀、校准参数丢失。

　　• 低电流测量失效：飞安/皮安级电流无读数或误差超标，诱因包括高阻输入电路污染、绝缘电阻下降、静电屏蔽失效、测试夹具接触不良。

　　• 模块识别失败：开机无法识别SMU模块、报错“Module Not Found”，多为模块插槽接触不良、模块MCU主芯片损坏、通信总线故障。

　　(二)开机与供电故障

　　• 不通电/黑屏/指示灯不亮：整机无响应、电源灯不亮，多为电源板保险丝熔断、电解电容鼓包漏液、输入电源模块损坏、主板供电回路短路。

　　• 开机自检报错/反复重启/死机：提示硬件错误、循环重启或运行中死机，常见于主板供电异常、固件损坏、SMU模块过载保护触发、系统文件丢失。

　　• 开机烧保险：反复熔断保险丝，多为后级电路短路、功率管击穿、整流桥损坏、电源板过载。

　　(三)显示、操作与通信故障

　　• 显示异常：花屏、乱码、背光不亮、数值缺失，多为显示排线松动、屏幕老化、驱动芯片损坏、主板显示接口故障。

　　• 按键/旋钮失灵：按键无响应、旋钮卡顿或跳数，常见于触点氧化、面板电路断线、编码器故障、按键矩阵损坏。

　　• 通信失败：GPIB/USB/LAN无法连接、数据传输错误、连接不稳定，诱因包括接口芯片损坏、通信参数不匹配、线缆老化、接口氧化或虚焊。

　　(四)软件与系统故障

　　• 无法进入测试界面/软件闪退：开机卡在启动界面、进入系统后闪退，多为系统固件损坏、软件安装异常、驱动缺失或冲突、硬盘故障。

　　• 校准失败/数据丢失：全量程或单点校准报错、校准数据无法保存，常见于校准电路故障、EEPROM损坏、权限不足、软件配置错误。

　　(五)环境与老化相关故障

　　潮湿、粉尘环境易导致电路板结露漏电、高阻特性恶化、接头氧化、模块插槽腐蚀，引发读数漂移、绝缘电阻降低、接触不良等问题;长期使用后元件老化、精度衰减、机械部件磨损，导致稳定性下降、响应变慢、故障频发。

　　北光恒电维修方案及流程

　　(一)安全预处理

　　4200A-SCS为静电敏感精密仪器，集成高灵敏测量模块与CMOS芯片，维修前需切断电源、放电电容、佩戴防静电手环、使用防静电工作台，避免静电击穿内部芯片。检查外观无物理损伤、接口无松动烧蚀、测试线缆完好，确认环境干燥无尘、供电电压稳定(220V±10%)、接地可靠。

　　(二)供电故障排查

　　1. 先更换原装电源线与合格插座，排除外部供电问题;检查电源开关是否正常、电源线绝缘层无破损老化。

　　2. 拆机检查电源板：查看保险丝是否熔断、电容是否鼓包漏液、稳压芯片是否发烫、有无烧蚀痕迹。

　　3. 用万用表测量电源板各路输出电压(±5V、±15V、24V等)，对比标称值;电压异常则修复电源板，正常则排查主板供电回路、DC-DC模块与滤波电路。

　　(三)测量与模块故障排查

　　1. 空载/短接输出端子，执行系统归零与单点校准，预热30分钟后观察零点稳定性，排查漂移问题。

　　2. 切换不同量程与SMU模块，对比输出值与设定值，定位异常模块或量程;重点检查输出继电器、功率管、驱动电路、高阻分压电阻、模块插槽触点。

　　3. 用标准电阻/精密电流源/电压源接入测试，对比测量值与标准值，判断误差来源;排查低噪声运放、反馈电容、校准参数、测试线缆屏蔽与接地。

　　4. 模块识别失败：断电后重新插拔SMU模块，清洁插槽触点(异丙醇+无尘布);无效则替换正常模块测试，定位故障模块或主板总线故障。

　　(四)显示、操作与通信故障排查

　　1. 显示异常：重新插拔显示排线、清洁触点;无效则检测驱动芯片或更换屏幕;排查主板显示接口供电与信号。

　　2. 按键失灵：拆机清洁按键触点(去除氧化层)、检查面板电路是否断线、测量编码器信号;必要时更换按键矩阵或编码器。

　　3. 通信故障：核对GPIB/USB/LAN地址、波特率等参数，更换原装通信线缆;测量接口芯片供电与信号引脚，排查芯片损坏或接口氧化虚焊;更新驱动与软件。

　　(五)软件与系统故障排查

　　1. 软件闪退/无法进入界面：重启仪器;备份数据后恢复出厂设置;重新安装系统软件与驱动;检查硬盘健康状态。

　　2. 校准失败：清洁测试端子与夹具;检查校准标准件是否合格;排查校准电路与EEPROM;重新烧录固件后执行全量程校准。

　　北光恒电维修核心模块与更换

　　(一)电源板维修

　　电源板是故障高发区，电解电容老化为主要诱因。更换鼓包漏液电容时，严格匹配容量、耐压、温度系数，优先选用低ESR高频电容;保险丝熔断需排查后级短路(功率管、整流桥、线路)，严禁更换大规格保险丝，避免二次损坏;修复后带载测试各路输出电压，确保稳定无波动。

　　(二)SMU源表模块修复

　　SMU模块为核心测量单元，故障集中在功率管、继电器、运放、电容、MCU芯片。更换功率管需匹配原装型号、做好散热与绝缘;清洁或更换触点烧蚀的继电器，确保导通良好;更换老化的低噪声运放与漏电反馈电容;MCU芯片损坏需编程烧录固件后测试;修复后执行全量程校准与精度验证，确保指标达标。

　　(三)主板与系统修复

　　主板故障多为供电回路故障、通信总线异常、固件损坏、EEPROM故障。修复供电回路时重点检查滤波电容、稳压芯片与线路通断;通信总线故障排查接口芯片、线路与插槽;固件损坏通过原厂软件重新烧录(烧录过程严禁断电);EEPROM损坏更换后重新写入校准数据与系统参数。

　　(四)日常养护与故障预防

　　1. 环境管控：存放与使用于干燥(湿度40%-60%)、无尘、恒温(23℃±5℃) 环境，远离潮湿、高温、强电磁干扰(如大型电机、高频设备);配备温湿度计与干燥剂，潮湿季节加强除湿。

　　2. 操作规范：严禁超量程输入/输出、短路输出端;插拔测试线轻拿轻放，防止接口虚焊或损坏;测试前预热30分钟，确保测量稳定;禁止带电插拔模块与线缆。

　　3. 定期维护：每季度清洁仪器散热风扇、内部灰尘与模块插槽触点(异丙醇+无尘布);每年执行一次全面校准、性能检测与固件更新;及时更换老化元件(电容、继电器)。

　　4. 测试配件维护：定期检查测试线缆屏蔽层与接头，老化及时更换;保持测试夹具清洁、接触良好，避免污染与氧化。
