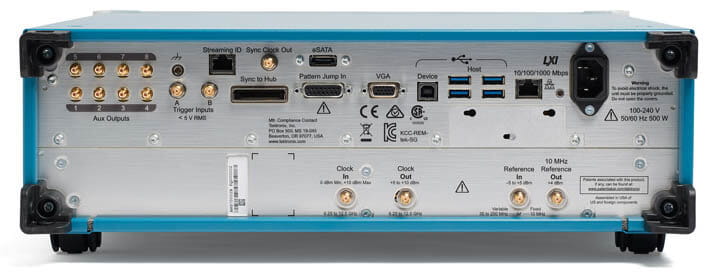

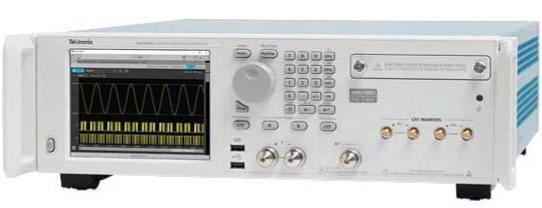

泰克AWG70000B系列任意波形发生器(包括AWG70001B、AWG70002B等型号)代表了高性能信号生成的前沿技术，具备高达50GS/s的采样率、10位垂直分辨率及高达32G样点的波形存储深度。该系列设备广泛应用于高速串行通信、光通信、雷达测试、电子战及量子计算等尖端科研领域。

　　然而，作为精密电子仪器，长期在高频、大动态范围环境下运行，或受到静电放电、不规范操作等因素影响，AWG70000B系列也会出现各类故障。近期，我们接收到一台用户送修的AWG70002B双通道任意波形发生器，其故障表现为“通道2输出信号幅度异常且伴随硬件报错”。以下是本次维修全流程的专业复盘。

　　故障现象确认与初步检测

　　接机后，技术团队首先执行标准上电测试。设备开机后系统自检部分通过，但屏幕右下角弹出硬件错误提示。根据泰克AWG70000B系列的服务手册，通过UTILITY菜单进入错误日志查看，确认了两组关键错误代码。

　　第一组错误代码为300000005，对应的错误信息是PLL doesn't lock，即锁相环失锁，表明时钟分配系统出现异常。第二组错误代码为300000007，错误信息为Output board access error，即输出板访问错误，意味着板卡通信中断。

　　这两组错误代码同时出现，通常指向时钟分配模块(CLK12G板)与输出模拟板(OUT10G板)之间的通信链路或供电问题。

　　为进一步确认故障范围，技术团队使用频谱分析仪及高带宽示波器对两个通道的输出进行了对比测试。通道1输出正常，幅度及频率参数均符合设定值。然而通道2的表现明显异常，设定输出1GHz正弦波、500mVpp幅度时，实测输出仅约50mVpp，且波形严重畸变。结合错误代码与实测数据，初步判断故障位于通道2的输出链路，可能涉及OUT10G板卡损坏或AWG12G数模转换板对应通道失效。

　　故障定位：逐级排查的专业流程

　　进入深度检测阶段后，技术团队首先对电源系统进行测量。使用六位半万用表及示波器对内部各电压轨进行检测，数字供电+5V_DIG实测5.03V，纹波15mVpp，处于正常范围;模拟供电+3.3V_ANA实测3.28V，纹波8mVpp，同样正常。然而，OUT10G板专用的±5V供电出现了异常，正端仅为4.82V，明显偏低，负端则为-4.95V正常。这一现象表明通道2输出板的正压供电轨存在压降，可能由板载DC-DC转换器老化或后端负载短路引起。

　　接下来对输出板卡进行深度检测。检查输出路径中的继电器时发现，其吸合次数已达寿命上限，触点阻抗异常增大至15Ω，严重影响信号传输效率。同时，末级输出放大器的静态工作电流出现异常，热成像仪显示该芯片局部温升超过85℃，远超正常工作的温度范围。

　　随后对时钟链路进行验证。使用频谱分析仪探测CLK12G板输出的采样时钟信号，通道1对应的10GHz时钟信号功率为-5dBm，处于正常水平。而通道2对应的10GHz时钟信号功率仅为-22dBm，异常偏低。这说明时钟分配网络中的扇出缓冲器(Fan-out Buffer)在通道2这一路上出现了输出增益衰减，导致PLL无法锁定，进而引发了300000005错误代码。

　　维修实施：元器件级修复与板卡更换

　　完成故障定位后，技术团队制定了系统的维修方案并分步实施。

　　首先是输出板的维修工作。将OUT10G板上达到寿命极限的信号继电器逐一更换，全部使用原厂规格器件以保证信号完整性。接着拆焊失效的末级放大器芯片，清理焊盘后更换全新同型号器件。针对供电异常问题，对DC-DC转换器周边的虚焊元件进行补焊处理，成功恢复了±5V供电的精度。

　　随后进行时钟板的维修。更换CLK12G板上损坏的扇出缓冲器，并重新校准时钟分配链路的相位一致性，确保两通道的时钟信号严格同步。

　　维修完成后，执行了完整的性能验证流程。通过UTILITY菜单执行内部自校准(SELF CAL)，验证各项参数。输出幅度验证结果显示，在全频段内幅度平坦度优于±0.5dB。抖动测试表明随机抖动小于100fs，达到典型值水平。该台AWG70002B已完全恢复双通道输出性能，各项指标均通过原厂性能验证规范。

　　维修总结与维护建议

　　回顾本次维修案例，AWG70000B系列作为泰克旗舰级信号源，其内部架构高度集成，时钟分配系统与输出模拟板是故障高发区域。电源轨异常、继电器老化、扇出缓冲器增益衰减及放大器芯片失效共同导致了通道2的输出异常。

　　针对该系列设备的日常维护，提出以下建议。环境控制方面，应保持工作温度在15至35摄氏度之间，湿度低于百分之八十，避免极端环境影响内部精密元件。定期清洁方面，建议每季度使用低压压缩空气清洁风扇滤网，防止积灰导致散热效率下降。静电防护至关重要，操作前必须佩戴防静电手环，避免ESD放电损坏敏感器件。此外，建议每12个月返厂或委托专业机构执行一次全面的性能验证与校准，及时发现潜在问题。
