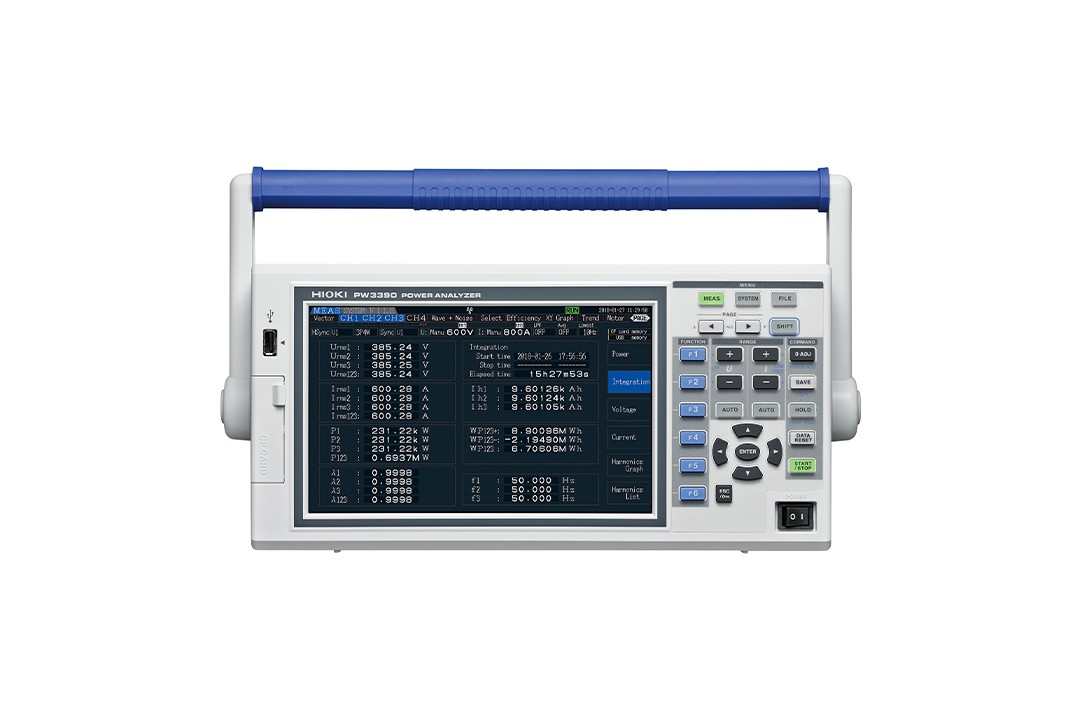

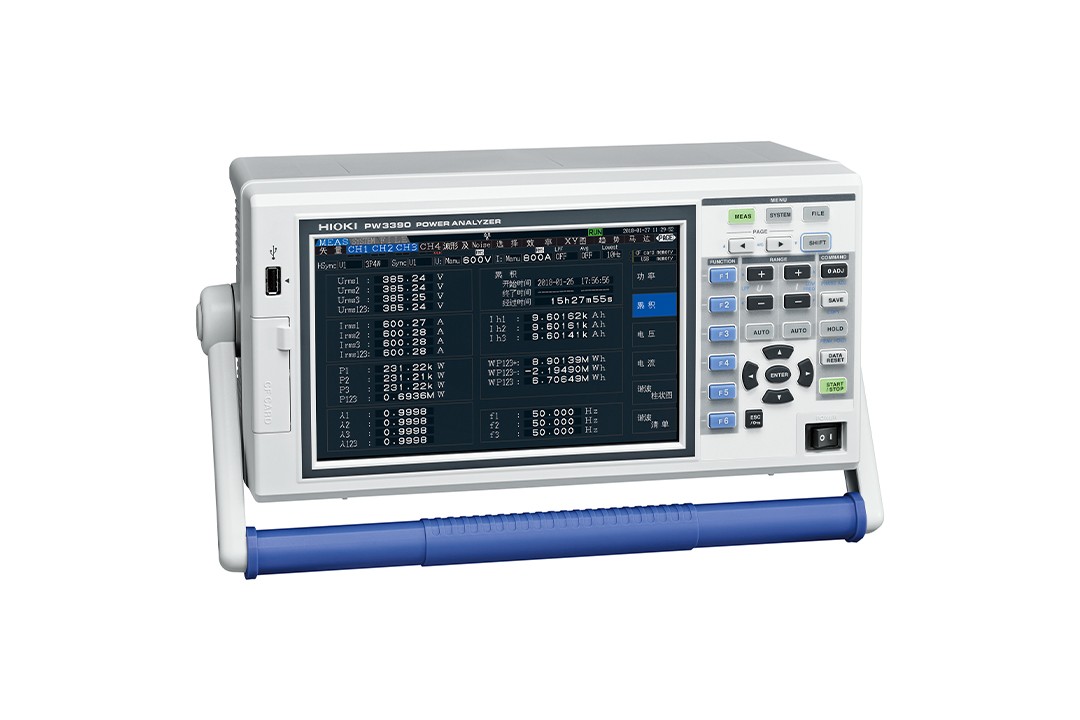

日置PW3390是高性能宽频功率分析仪，覆盖DC至逆变器频率，广泛用于新能源、变频驱动、电源与能效测试等场景。长期高负荷运行、现场复杂环境或操作不当，易出现开机异常、测量不准、显示/按键失灵、通讯故障等问题，直接影响研发与生产数据可靠性。精准排查与专业修复，是恢复设备精度、延长使用寿命的关键。

　　开机无响应与供电故障维修

　　常见现象：开机黑屏、指示灯不亮、反复重启或开机即断电。

　　故障原因：外部供电不稳、电源线破损、保险丝熔断、内部电源模块老化或整流/滤波元件损坏。

　　维修流程：

　　1. 先查外部：确认市电电压匹配、电源线/插座完好、接地可靠，排除接触不良与电压波动。

　　2. 拆机检测：检查保险丝是否熔断、滤波电容有无鼓包漏液、稳压芯片/整流桥是否烧毁、线路有无虚焊。

　　3. 更换与修复：用原装同规格配件更换损坏元件，补焊松动焊点，修复短路隐患。

　　4. 空载测试：修复后通电检测各输出电压，确保开机正常、指示灯与屏幕启动稳定。

　　注意：切勿在电压不稳或超量程环境下使用，必要时配置稳压电源。

　　功率测量数据异常维修

　　常见现象：数值偏差大、跳变、无读数或DC测量不准。

　　故障原因：接线松动/错误、传感器老化/损坏、量程不当、电磁干扰、通道电路故障或长期未校准。

　　维修流程：

　　1. 外部排查：清洁电压/电流端子与传感器触点，确认接线正确、CT流向一致、变比设置匹配。

　　2. 传感器校验：检测CT6862/CT6863等传感器是否损坏、比例与供电是否正常。

　　3. 内部检修：检测输入通道、采样/放大电路、ADC模块，更换损坏芯片与元件，修复虚焊与短路。

　　4. 原厂校准：按日置标准执行全参数精度校准，修正电压、电流、功率、谐波与相位误差，恢复出厂精度。

　　典型案例：维修校准后DC测量偏差，多因设置初始化，需重新配置连接、同步源与累积模式。

　　显示与操作面板故障维修

　　常见现象：屏幕花屏/黑屏/暗屏、按键失灵、旋钮无响应、背光不亮。

　　故障原因：排线松动/氧化、显示驱动板损坏、按键膜老化、旋钮编码器磨损、面板电路虚焊。

　　维修流程：

　　1. 显示修复：重新插拔并清洁屏线触点，更换损坏排线;检修背光与驱动电路，更换故障芯片，恢复清晰显示。

　　2. 按键/旋钮修复：拆解面板，清洁氧化触点，更换老化按键膜与磨损编码器，确保操作灵敏、参数调节顺畅。

　　3. 功能测试：全按键与旋钮测试，排查隐性故障，避免反复返修。

　　通讯与数据传输故障维修

　　常见现象：USB/串口连接失败、数据中断、无法导出、存储报错。

　　故障原因：接口虚焊/损坏、驱动不兼容、固件过旧、存储模块故障或静电损伤。

　　维修流程：

　　1. 接口修复：清洁USB/串口触点，补焊松动焊点，更换烧毁接口芯片。

　　2. 软件修复：更新设备固件与电脑驱动，解决兼容性问题，确保数据传输稳定。

　　3. 存储检测：修复CF卡/内存读写故障，保障数据保存、读取与导出正常。

　　注意：连接/断开传感器或通讯线前务必断电，防止静电与浪涌损坏接口。

　　日常养护与故障预防

　　1. 环境管理：置于干燥、通风、无强电磁干扰处，温度10–35℃、湿度≤80%，远离粉尘与腐蚀性气体。

　　2. 规范操作：严禁超量程输入;带电时不插拔传感器与接线;运输时拆除线缆并防震动。

　　3. 定期维护：每月清洁散热口与端子;每季度检查接线与接地;每年执行专业校准与精度验证。

　　4. 备件与校准：选用原装配件，维修后必须校准，避免精度漂移与二次故障。

　　北光恒电专业维修服务优势

　　日置PW3390电路精密、校准复杂，普通维修易导致精度丢失或二次损坏

　　原厂级技术：工程师持证上岗，熟悉PW3390全电路与校准流程。

　　原装配件保障：只用日置原厂部件，确保兼容性与长期稳定性。

　　全参数校准：维修后按日置标准执行精度校准+谐波校准+相位校准。

　　快速交付：常规故障3-5天修复，支持加急服务，减少停机损失。
