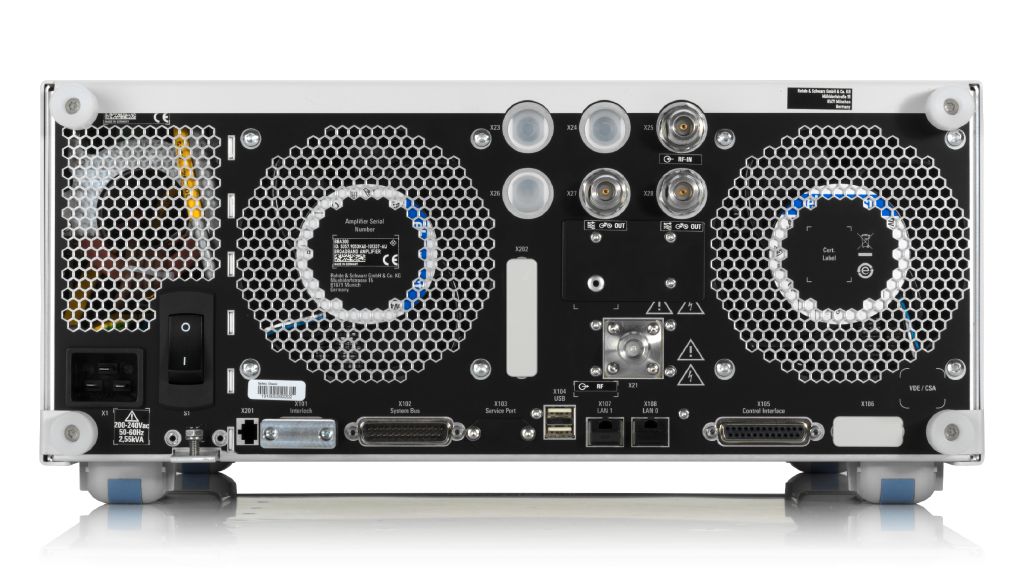

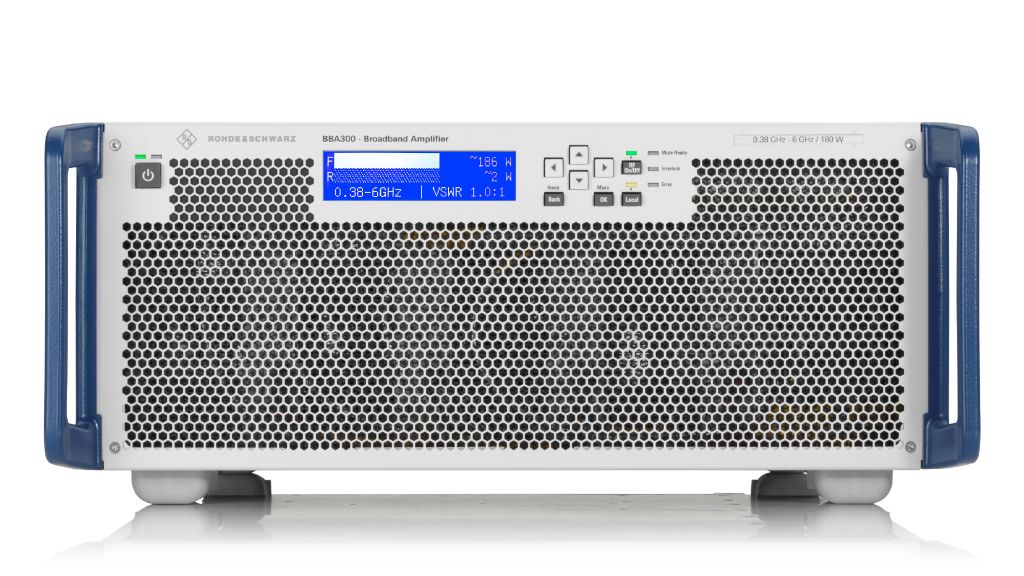

罗德与施瓦茨的BBA300系列宽带放大器因其出色的射频性能和极高的输出线性度，在EMC测试、通信及广播电视领域占据着核心地位。然而，作为高精密电子设备，长期在高频、大功率状态下运行，难免会出现各类“疑难杂症”。近期，我们接到一台用户送修的BBA300，其故障表现为“输出信号幅度不稳定且伴有报错”。

　　以下是本次维修全流程的深度复盘。

　　故障现象确认与初步检测

　　接机后，技术团队首先进行上电测试。开机自检阶段，设备面板虽能点亮，但并未直接进入待机状态，而是弹出Error 422(示例代码，视实际而定)提示，指向电源模块或内部通讯总线。通过连接信号发生器输入-20dBm的标准测试信号，并使用频谱分析仪观察输出端，我们发现：

　　1. 增益压缩严重：在1GHz频点，设定输出+10dBm时，实际输出仅为-5dBm。

　　2. 信号偶发性中断：输出功率呈现无规律的上下跳动，最大波动范围超过15dB。

　　3. 散热系统异常：设备运行5分钟后，机身局部温度过高，但风扇转速未明显提升。

　　基于罗德与施瓦茨设备的设计逻辑，输出信号异常往往并非单一故障点所致，而是由链路中的有源器件损坏、供电不稳或保护电路误触发共同引起。

　　故障定位：逐级排查

　　为了精准定位，我们采用了“模块化隔离法”，将BBA300的内部结构划分为电源分配单元、射频前级驱动模块、末级功率放大模块及控制检测单元。

　　1. 电源系统检测

　　BBA300对偏置电压的纯净度要求极高。经万用表和示波器测量，我们发现+28V主供电轨存在约200mVpp的工频纹波，且+5V待机电压数值在4.85V至5.1V之间漂移。这种异常的电压波动通常是电源板滤波电容老化漏液或失容所致，它直接导致功放管工作点漂移，解释了输出功率不稳定的现象。

　　2. 射频链路分析

　　断开电源板与射频板的连接，利用外部线性电源单独供电。使用信号源注入小信号，通过探针台检测各级放大器的增益。

　　· 前级放大器：增益正常，约20dB。

　　· 末级功放管：栅极电压正常，但漏极电流异常偏高。热成像仪显示，其中一个功放管芯温度在数秒内飙升至90℃以上。

　　结论： 末级功放管发生热击穿(软击穿)。这种损坏通常由长期高温工作或驻波比过高导致。

　　3. 控制与检测单元

　　检查定向耦合器及检波二极管，发现反馈回路中的一颗对数检波器输出非线性，导致ALC(自动电平控制)电路误判，进一步加剧了输出波动。

　　维修实施：元器件的精密级更换

　　1. 更换核心功放管：拆除损坏的LDMOS功放管，清理焊盘。更换为原厂同批次库存的全新功放管。此步骤需严格控制焊接温度(低于260℃)，防止静电击穿。

　　2. 电源板修复：对电源板进行电容全升级，更换全部高损耗电解电容，并重新校准电压基准源，使纹波降至10mVpp以内。

　　3. ALC环路校准：更换损坏的检波二极管后，连接功率计和信号源，通过设备背后的调试接口对ALC环路进行多点线性化校准，确保功率检测的准确性。

　　整机测试与性能验证

　　维修完成后，设备在恒温恒湿环境下进行了48小时的连续烤机测试：

　　· 输出功率：在规定的全频段内(例如9kHz至1GHz)，输出功率平坦度达到±0.5dB。

　　· 谐波抑制：二次谐波低于-30dBc，符合出厂标准。

　　· 保护功能：测试了开路/短路保护，当驻波比异常时，设备能在微秒级内快速切断输出并报警，保护功能正常。

　　维修总结与维护建议

　　罗德与施瓦茨BBA300虽然设计坚固，但作为大功率设备，其散热系统和电源模块属于易损高发区。

　　给用户的3点维护建议：

　　1. 定期除尘：建议每半年清理一次进风口滤网，防止内部积灰导致散热效率下降，这是功放管损坏的首要原因。

　　2. 严禁过载：在测试未知负载(如自制天线或线缆)前，建议先以小功率激励，确认驻波比正常后再提升至额定功率。

　　3. 开机预热：冷机开机后，建议待机预热5分钟再进行精确测试，以保证内部晶体振荡器和偏置电路的稳定。
