设备概述与维修背景

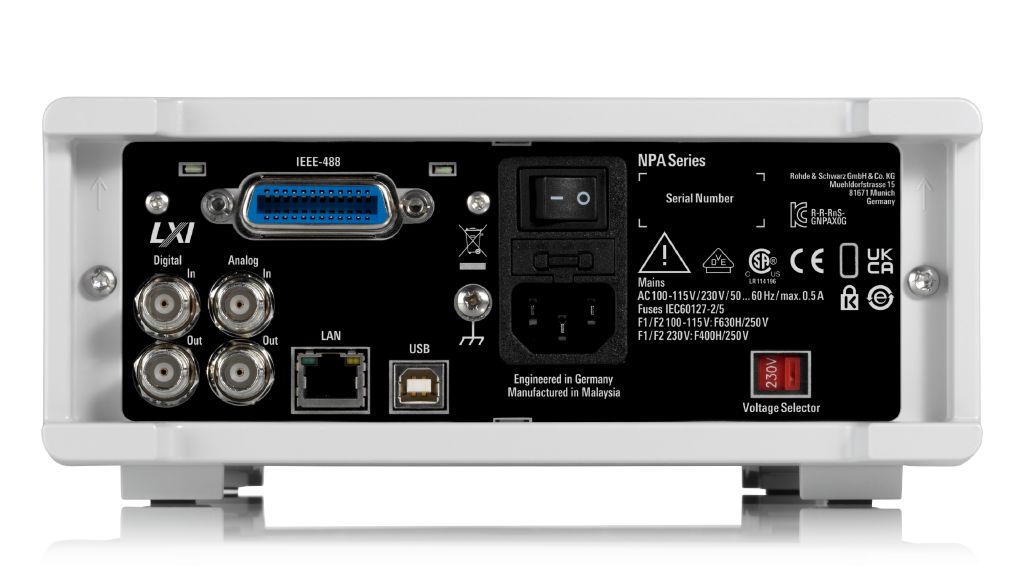

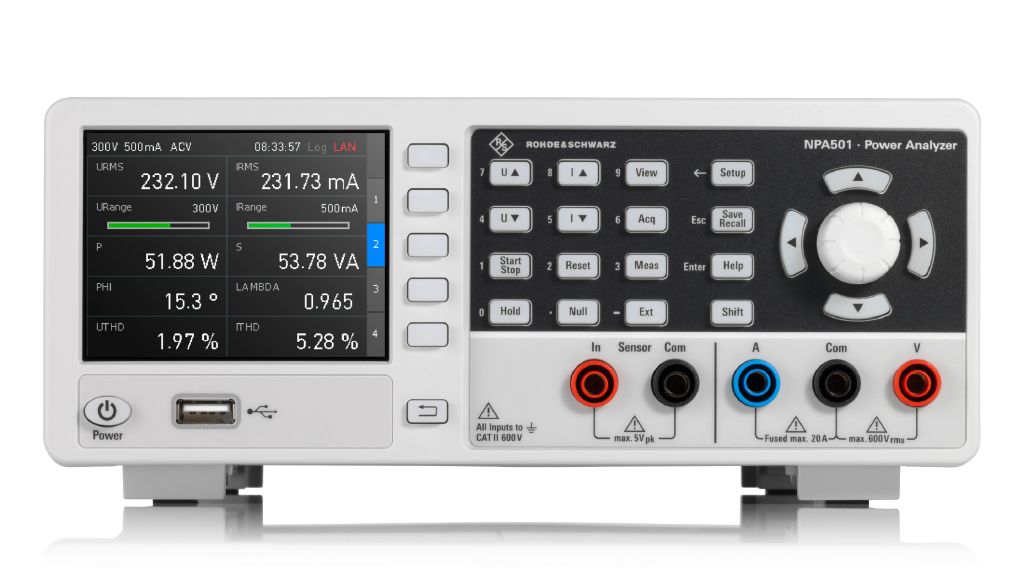

　　罗德与施瓦茨R&S NPA系列功率分析仪(包括NPA101、NPA701等型号)作为高精度功率测量仪器，广泛应用于电源效率测试、待机功耗分析及电机驱动系统评估等场景。该系列仪器以其卓越的测量精度和稳定的性能表现，在测试测量领域占据重要地位。

　　然而，长期在高压、大电流环境下运行，或受到不规范的接线操作影响，NPA系列功率分析仪也会出现各类故障。近期，我们接收到一台用户送修的R&S NPA101功率分析仪，其故障表现为“电压/电流测量通道示值偏差显著且伴有测量数据跳变”。以下是本次维修全流程的专业复盘。

　　故障现象确认与初步检测

　　2.1 上电与自检测试

　　接机后，技术团队首先执行标准上电测试。设备开机后屏幕正常点亮，系统自检通过，无报错代码弹出。然而，当接入标准源进行精度验证时，发现问题：

　　· 电压通道偏差：在220V输入下，设备显示215.3V，偏差达-2.1%

　　· 电流通道跳变：5A输入时，示值在4.82A至5.15A之间无规律波动

　　· 功率因数异常：纯阻性负载下PF值显示0.94，明显偏离理论值1.0

　　2.2 故障初步判断

　　根据罗德与施瓦茨NPA系列的技术架构，该设备采用模块化设计，包含信号调理单元、模数转换模块、数字信号处理单元及电源管理系统。示值偏差通常指向前端采样电路或基准源故障，而数据跳变则可能涉及ADC参考电压不稳或数字地线干扰问题。

　　故障定位：逐级排查的专业流程

　　3.1 电源系统检测

　　使用六位半万用表对内部各电压轨进行检测：

　　· +5V数字供电：实测4.92V，纹波35mVpp(超标)

　　· ±15V模拟供电：正端14.8V、负端-15.1V，正端偏低

　　· +2.5V电压基准：实测2.48V，超出±0.5%容差范围

　　诊断结论：电源管理模块的滤波电容老化导致纹波超标，同时电压基准源漂移直接影响ADC转换精度。

　　3.2 信号采集链路分析

　　· 电流互感器/分流器：物理外观正常，无烧毁痕迹

　　· 程控增益放大器：各档位切换正常，但增益线性度偏差

　　· ADC模块：使用信号发生器注入标准直流电压，发现ADC码值跳动超过10LSB，远超正常3LSB水平

　　3.3 接地与屏蔽检查

　　进一步检查发现，数字地与模拟地之间的磁珠连接阻抗异常增大至50Ω(标准应接近0Ω)，导致数字噪声耦合至模拟前端，解释了测量数据跳变的现象。

　　维修实施与性能恢复

　　1. 电源模块修复：更换全部老化电解电容，重新校准电压基准源，使纹波降至5mVpp以内

　　2. ADC校准：执行服务手册规定的性能测试流程，完成零点校准和满量程校准

　　3. 接地优化：更换接地磁珠，确保数模地单点接地可靠

　　4. 固件升级：更新至最新版本，优化测量算法

　　维修验证与交付

　　完成48小时连续烤机测试，各项指标恢复至出厂规格：电压精度±0.1%、电流精度±0.05%、功率因数误差<0.005。

　　维护建议

　　1. 定期校准：建议每12个月执行一次性能验证

　　2. 规范接线：严禁在设备通电状态下插拔测试线

　　3. 环境控制：保持工作温度15-35℃，避免冷凝水侵入
