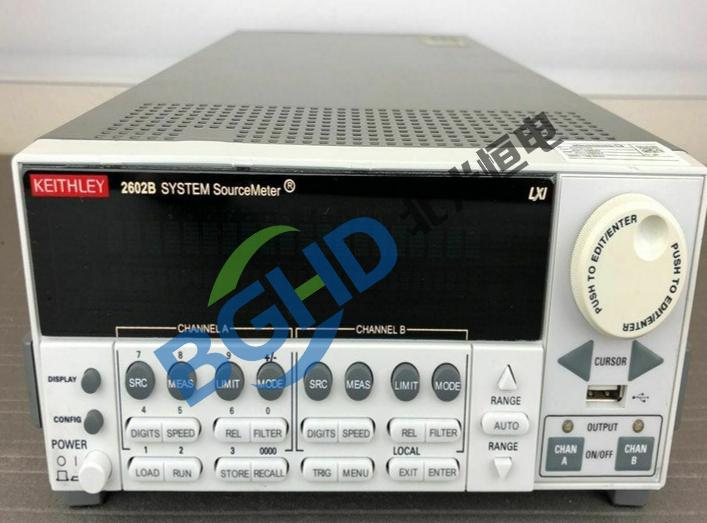

吉时利（Keithley）2602B 双通道系统数字源表
设备特点：
2602B是吉时利2600B系列双通道系统数字源表（SMU），具备两个独立的源/测量通道，每个通道最大输出电流3A DC（脉冲模式10A），最大电压40V，功率40.4W，6½位分辨率。支持TSP（测试脚本处理器）和TSP-Link技术，可实现多通道并行测试与扩展。广泛应用于半导体器件IV特性测试、多引脚器件测试、LED测试、电池测试、自动化生产测试等领域。
常见故障现象：
2602B的常见故障包括无法开机（按下电源键后无任何反应，指示灯不亮）；开机报错（如FATAL ERROR eBB p14）；开机后反复重启，无法进入测试系统；测量值不准确或不稳定、读数偏差大或跳动；无输出信号、输出值偏低、输出超差、输出不稳定；屏幕显示黑屏、花屏或显示乱码；无法通过GPIB/USB/LAN与上位机联机；前面板按键无反应或旋钮失灵；内部风扇噪音大或不转。
维修步骤与重点模块：
1. 无法开机处理
2602B无法开机时，首先检查电源线是否完好、电源插座是否有电。确认外部供电正常后，打开机箱检查内部保险丝是否熔断。常见故障为主板电源管理电路损坏，导致各路供电电压异常。用万用表测量电源板待机电压（+5V）是否正常。如果待机电压缺失，检查电源板初级电路（滤波电容、开关管、PWM控制器）。如果待机电压正常但按开机键无反应，检查前面板开机按键排线及主板开机信号线路。主板电源管理电路故障涉及电容、电阻、芯片等元件损坏，需由专业人员检测并更换损坏元件。
2. 开机报错eBB p14处理
2602B报错“FATAL ERROR eBB p14 Disconnect DUT and cycle power”时，首先断开所有被测设备，重启仪器。如果重启后报错消失，说明外部负载存在短路或过载，触发保护机制。如果重启后报错依然存在，问题在内部硬件或软件。检查内部电路板是否有元件烧焦或鼓包，检查连接线缆是否松动。尝试恢复出厂设置或通过USB升级固件。如果以上均无效，需由专业人员检测主板和SMU模组。
3. 测量值不准确或不稳定处理
测量值偏差或跳动时，先排除外部因素：检查测试线是否损坏、连接是否松动、测试线是否使用了屏蔽线并正确接地。确认环境温湿度在设备规格范围内（建议23℃±5℃，湿度<70%），将设备远离强电磁干扰源。检查校准数据是否过期（建议每年校准一次）。如果外部因素正常但问题依旧，需由专业人员检测输入放大器和A/D转换电路。
4. 无输出或输出异常处理
无电流输出时，拆机检查内部电路板是否存在损坏元件。典型故障为源板上的功率MOSFET或驱动芯片损坏。更换损坏元器件后重新组装测试。通道输出报错OFLOW时，通常指向该通道源板故障，需检修或更换源板组件。双通道输出不一致时（一个通道正常，另一个通道异常），需重点排查异常通道对应的源板或模拟板。
5. 校准数据丢失或过期处理
存储校准系数的EEPROM芯片（如24LC512）因反复擦写或电源纹波导致数据损坏时，设备失去精准校准基准。更换EEPROM芯片后重新执行完整校准程序。此故障的预防措施为定期备份校准数据，避免在电压不稳的环境中使用设备。
6. 通讯故障处理
GPIB、USB或LAN通讯失败时，先检查线缆是否松动或破损，清洁通讯接口去除氧化层。确认通信协议参数（GPIB地址、波特率、IP地址等）设置正确。检查控制软件通信设置，更新软件到最新版本。将设备远离强电磁干扰源。如果以上均无效，由专业人员检测内部通信电路。
维修后验证清单：
| 验证项目 | 合格标准 |
|---|---|
| 开机 | 正常启动，双通道显示正常，无报错 |
| 自检 | 自检全部PASS |
| 输出电压精度（10V） | ±0.02%设定值 ±2mV |
| 输出电流精度（1A） | ±0.02%设定值 ±2mA |
| 输出电流精度（3A DC） | ±0.05%设定值 ±5mA |
| 测量电压精度（10V） | ±0.015%读数 ±500μV |
| 双通道一致性 | 两通道同设置输出偏差<0.05% |
| 通讯 | GPIB/USB/LAN正常 |
| 显示 | 显示正常，无花屏黑屏 |
| 长时间运行 | 连续工作4小时无异常 |
日常维护建议：
定期执行自校准程序，至少每6个月一次。建议每年校准1次，定期备份校准数据。
使用前预热至少30分钟，确保内部基准稳定。
大电流输出时使用足够线径的测试线缆（建议AWG14或更粗），确保端子锁紧。
不要在输出开启状态下热插拔信号线，先关闭输出再连接线缆。
操作前佩戴防静电手环，建议在防静电工作台操作。
定期检查并更新仪器软件版本。
注意LAN口和TSP-Link口不可插错。
保持通风口清洁，确保散热良好。
将设备远离强电磁干扰源（如无线AP、变频器），至少保持1米距离。低量程（如20pA档）下电磁干扰影响尤为明显。
一旦发现测量异常或自检报错，立即停止使用，联系专业人员检修。
