安捷伦MSO6012A示波器主板供电短路故障的精准诊断与修复

近日，北光恒电成功为某军工研究所修复一台安捷伦MSO6012A混合信号示波器。该设备在关键项目测试中突然无法开机，因项目周期紧张，急需快速修复。

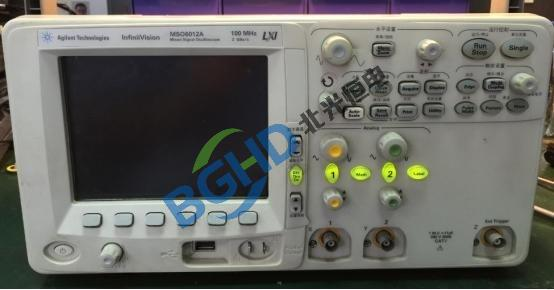

客户描述故障为：按下电源键后指示灯一闪即灭，屏幕无任何显示。经工程师初步判断为电源模块损坏，但更换后故障依旧。

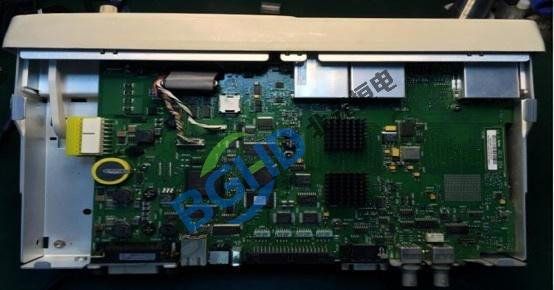

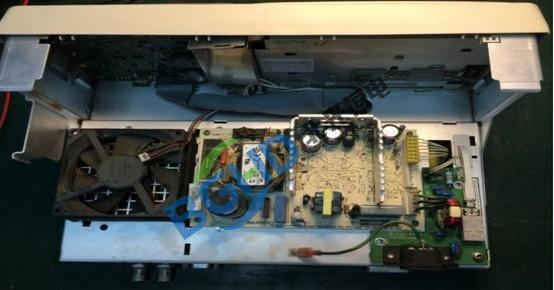

设备送修至北光恒电后，技术团队迅速展开排查。经检测，电源模块本身无故障，问题出在主板+3.3V核心供电总线对地短路。借助红外热成像仪在通电瞬间捕捉热源，仅用30分钟即锁定一颗短路的DC-DC转换芯片。该芯片为前端模拟通道供电，其内部击穿导致整机电源保护。

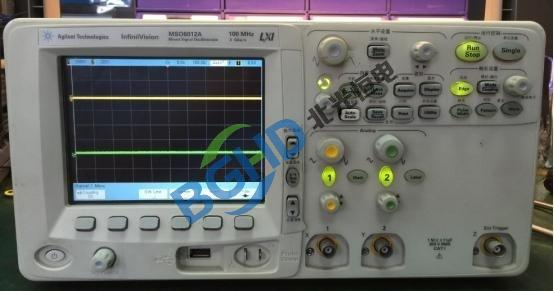

更换损坏芯片并全面清理主板后，设备恢复正常，所有模拟和数字通道指标通过校准。从接收设备到交付使用，仅用时48小时，保障了客户项目的正常推进。

“响应速度和专业能力超出预期，解决了我们的燃眉之急。”该研究所设备负责人表示。此案例再次验证了示波器类设备“主板供电短路”故障的诊断要点：电源模块并非唯一疑点，主板二次侧短路是此类现象的常见根因。
