泰克 TDS3012C 示波器：无法请求到IP地址维修案例

故障现象

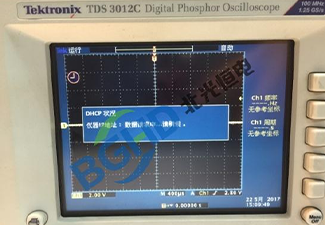

客户报修一台 Tektronix TDS3012C 示波器，故障为插入网线后，在网络设置界面点击“DHCP”或手动设置静态IP，始终显示“请求中”或“未获取到IP”，无法连接局域网。

排查过程

1. 外部环境确认：先用笔记本电脑测试同一根网线和端口，网络正常。排除网线、交换机端口问题。

2. 软件与固件排查：进入示波器 Utility 菜单，恢复出厂网络设置，重新配置，故障依旧。升级至最新固件版本，问题未解决。排除软件配置错误。

3. 网络接口物理检查：目测后面板 RJ45 接口，针脚无变形无锈蚀。插入网线后，接口指示灯不亮。正常设备插上网线后，无论是否获取到IP，物理链路指示灯应点亮。由此判断物理层链路不通。

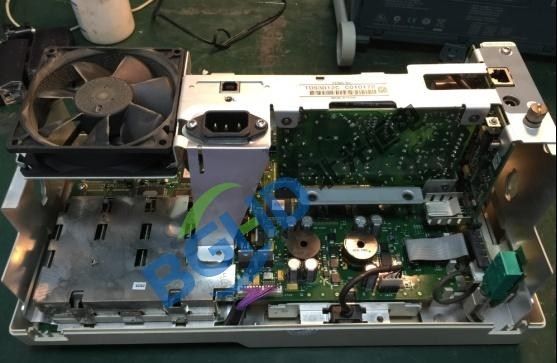

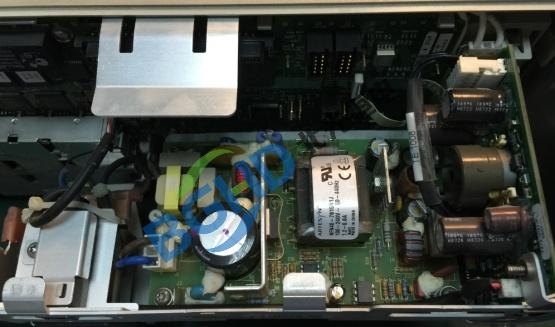

4. 主板网络电路检测：拆机取出主板，网络接口内部集成了网络变压器。用万用表测量变压器初级线圈中心抽头对地阻值，正常。测量次级连接至 以太网PHY芯片 的差分信号线对地阻值，发现其中一路对地短路。

5. PHY芯片确认：该示波器使用一颗独立的百兆以太网PHY芯片。对芯片周边滤波电容测量，发现一颗 3.3V 供电的贴片电容阻值异常低。拆下该电容后，短路消失。电容本身已击穿。






根因与维修
PHY芯片的 3.3V 供电滤波电容击穿短路，导致PHY芯片无法工作，物理链路层无法建立，故始终请求不到IP。

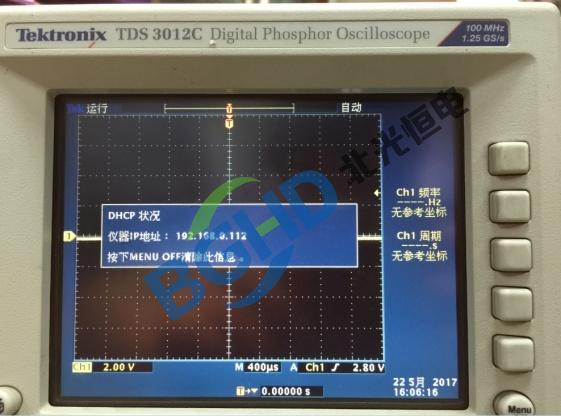

更换同规格贴片电容，清理焊盘。装机后插入网线，接口指示灯立即闪烁。设置DHCP后迅速获取到IP地址，远程控制功能恢复正常。

总结
TDS3012C 无法获取IP，若排除外部网络和软件问题，重点查两个地方：RJ45接口内部网络变压器是否虚焊或损坏，以及PHY芯片供电电路是否正常。指示灯不亮是最关键的诊断线索，直接锁定物理层故障。
