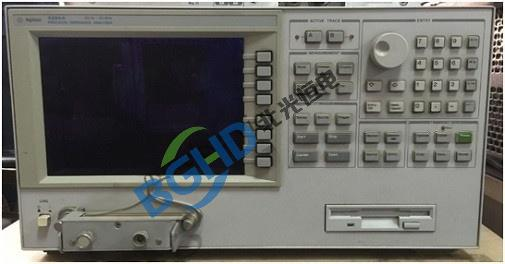

安捷伦 4294A 阻抗分析仪：开机报错故障维修案例

故障现象

客户送修一台 Agilent 4294A 精密阻抗分析仪，故障描述：按下电源键后，仪器自检通不过，屏幕停留在报错界面，报错代码为 “Error 4X” 系列，无法进入正常测量界面。

排查过程：

4294A 开机报错通常指向自检过程中某块板卡或功能模块未通过，排查关键是定位具体故障板卡。

解读报错代码：查询维修手册，Error 4X 系列指向 数字信号处理板 或 中频/接收机板 通讯异常。这缩小了排查范围到数字板和接收机板。

电源供电检查：先排除供电问题。测量主电源板输出到数字板的各路电压：+5V、+15V、-15V 均正常，纹波在允许范围内。排除电源板故障。

板卡级交叉定位：关机后重新插拔数字板和接收机板之间的排线，金手指用橡皮擦拭后重新安装。再次开机，报错依旧。初步判断不是接触不良。

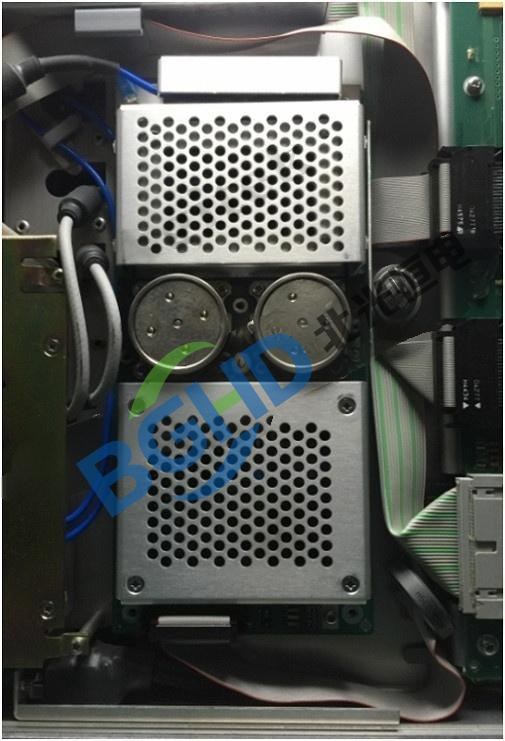

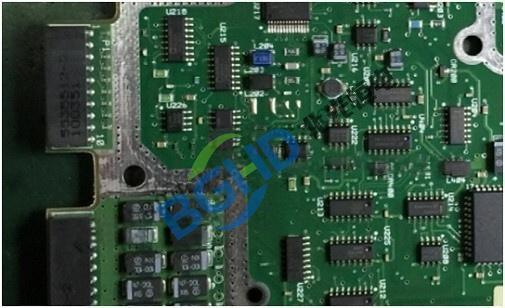

关键信号测量(定位核心)：将故障点锁定在数字板。用示波器测量数字板的系统时钟信号，频率和幅度正常。测量 CPU 复位信号，正常。测量板上的主要 DC-DC 转换器输出，发现其中一路为板载芯片供电的 +3.3V 电压实际只有 2.1V，且波动明显。

根因定位：该路 +3.3V 由一颗贴片式 LDO 稳压器提供。测量该 LDO 输入端 +5V 正常，输出端滤波电容外观无异常。断开 LDO 后级负载，空载输出仍为 2.1V，判断 LDO 芯片本身已损坏，内部基准电压漂移。

根因与维修

LDO 性能不良导致数字板核心芯片供电不足，自检时芯片无法正常初始化，通讯失败，CPU 判定为硬件错误从而报 Error 4X。

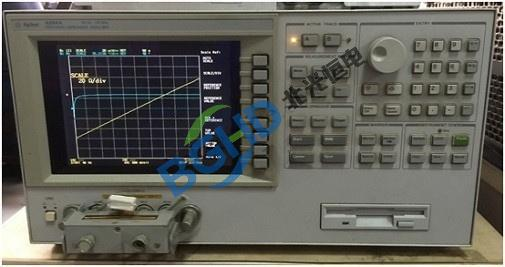

更换同型号 LDO 芯片后，+3.3V 输出恢复稳定。装机开机，自检一次通过，报错消失，测量界面正常进入。用标准电阻和电容测试，阻抗精度在规格范围内。
