安捷伦（Agilent）网络分析仪 N5222A维修指南

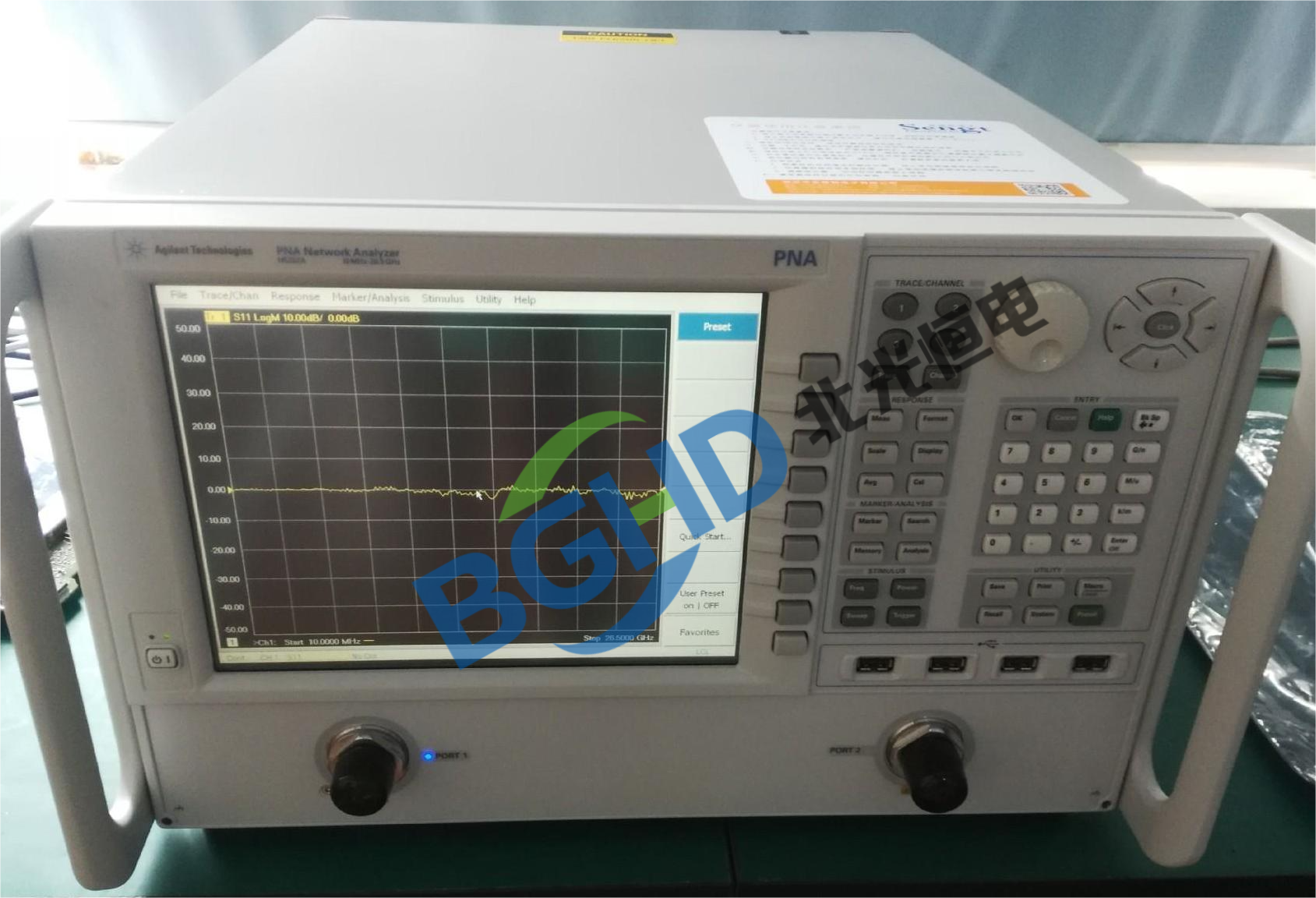

安捷伦（Agilent）网络分析仪 N5222A（PNA-X系列，10MHz-26.5GHz）

设备特点：

• 频率范围：10MHz-26.5GHz

• 端口数：2端口或4端口

• 动态范围：>120dB（典型）

• 测量速度：每点<3μs

• 内置第二源、合路器、开关，支持噪声系数、混频器、脉冲点、增益压缩等高级测量

• 接口：GPIB、LAN、USB、触屏

• 应用：射频/微波器件研发、生产测试、雷达部件调试

常见故障现象：

• 开机自检失败（源失锁、接收机失败、参考未锁定）

• 某端口输出功率异常（过低或无输出，全频段或部分频段）

• 接收机底噪升高，动态范围下降（比正常值低>10dB）

• 校准后残余误差大（方向性、源匹配、负载匹配差）

• 高波段（>18GHz）幅度平坦度超差或迹线抖动

• 端口隔离度变差（串扰明显）

• 内部第二源或选件功能无法启用

• 显示花屏、触摸失灵、按键不响应

• 风扇噪音大、过热关机

维修步骤与重点模块

1. 开机与自检（PNA-X特有）

• 检查电源输入及内部开关电源输出（+5V、+12V、-12V、+24V等）。常见故障：风扇损坏导致电源过热保护、保险丝熔断。

• 进入自检：System → Service → Self Test。错误码含义：

  • “LO Unlock” → 本振合成器（A4-A7）YIG或PLL故障。

  • “Source Port X Unlevel” → 源模块（A8-A11）ALC环路异常。

  • “Receiver Port X Overload” → 接收机混频器或ADC损坏。

• 读取错误日志（Error Log）定位具体板卡。

2. 源输出功率异常

• PNA-X每个端口有独立源模块（含DDS、倍频器、ALC、步进衰减器）。

• 功率偏低：检查ALC检波器（二极管或对数检波器AD8317），检波电压偏离则需更换。

• 无输出（全频段）：检查倍频器（如HMC566）是否损坏，用频谱仪探测。

• 某频段无输出：可能是该频段对应的YIG或VCO失锁。进入维修模式读取调谐电压。

• 步进衰减器（选件）触点氧化：执行手动切换（0-60dB），用万用表测量衰减量，异常则清洗或更换继电器。

3. 接收机底噪升高（动态范围下降）

• 接收机前端低噪声放大器（如HMC1040）烧毁，更换。

• 混频器（双平衡或镜像抑制）损坏，导致增益降低15-25dB，更换（注意LO驱动电平，通常+13dBm）。

• 中频板ADC（AD9246）或FPGA故障，需替换IC（需BGA返修台）。

• 电源纹波大：测量接收机供电±5V纹波，若>10mV，更换主板滤波电容（钽电容）。

4. 校准后残余误差大（尤其是高波段）

• 端口连接器磨损：使用20倍放大镜检查2.4mm或3.5mm连接器，如有划痕或中心针偏移，更换连接器（扭矩0.9N·m）。

• 反射电桥（定向耦合器）方向性变差：测量隔离度（反向衰减），若<30dB（正常>40dB），更换电桥。

• 源匹配不良：检查隔离电阻（50Ω，贴片）是否烧毁，位于源输出端口附近。

• 测试电缆损坏：用良品电缆替代验证。

5. 高波段（>18GHz）性能劣化

• 内部半刚性电缆（0.047英寸）弯折处开裂：用VNA测试S21（从源端口到接收机），若出现深陷或波动，需更换电缆（焊接式）。

• YIG或YTF驱动电流偏移：进入维修模式调整驱动DAC值，配合外接标准信号源校准跟踪。

• 毫米波倍频器（若扩展选件）损坏：检查输出功率，异常则更换倍频器模块。

6. 第二源/高级选件故障

• 内部第二源无法启用：检查第二源硬件模块（A12）是否被识别，升级固件或重装驱动。

• 噪声系数测量失败：检查噪声源驱动电路（28V偏置）及接收机噪声通路。

7. 显示与操作系统故障

• 触摸屏失灵：重新校准（Service → Touchscreen Cal），或更换触控板（USB接口）。

• Windows系统蓝屏或缓慢：检查固态硬盘（SATA接口），重装Win7/10及PNA应用软件（需恢复许可证）。

• 旋码器跳动：更换编码器（EC11型，Alps）。

• 屏幕花屏或背光暗：检查屏线及背光逆变器，更换显示屏总成（需匹配分辨率）。

8. 散热与风扇

• 风扇噪音大或不转：更换（台达AFB0612，12V/0.5A，三线测速）。

• 过热报警：清理内部灰尘，重新涂抹功率模块（源、接收机）上的导热硅脂。

维修后性能验证

日常维护建议

• 每月运行自检（System → Service → Self Test），关注高波段性能。

• 使用前预热至少1小时（OCXO和YIG稳定）。

• 输入端口功率严禁超过+10dBm（接收机敏感），测试大功率加外部衰减器（至少30dB）。

• 每季度清洁风扇滤网，保持通风良好。

• 每半年使用机械校准件进行双端口全面校准并保存状态。
