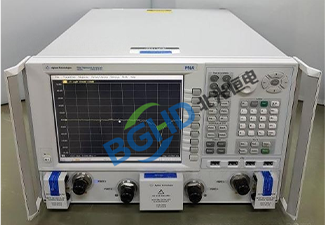

设备特点：
频率范围：10MHz-43.5GHz（可扩展至67GHz）
端口数：2端口或4端口
动态范围：>120dB（43.5GHz）
测量速度：每点<4μs
内置第二源、合路器、开关，支持噪声系数、混频器、脉冲、增益压缩等高级测量
接口：GPIB、LAN、USB、触屏
应用：毫米波器件、5G前端、汽车雷达、卫星通信测试
与N5222A的区别：
频率上限从26.5GHz提升至43.5GHz，增加了毫米波前端（倍频器、谐波混频器、YTF预选器），结构和故障点更复杂。
常见故障现象（高频特有）：
26.5GHz以上无输出或功率急剧下降（>10dB）
高波段底噪升高，动态范围劣化>15dB
开机自检报“LO Unlock High Band”或“Millimeter Source Fail”
幅度平坦度在32-43.5GHz严重超差（>3dB）
镜像抑制不足（出现虚假信号或迹线毛刺）
内部校准失败（高频段）
端口隔离度在高波段变差
其他低波段故障同N5222A
维修步骤与重点模块
1. 毫米波本振及倍频链路
第一本振YIG覆盖3-8GHz，经倍频器（2倍、4倍、6倍）得到43.5GHz本振。
检查倍频器中的阶跃恢复二极管（SRD）和后续放大器（如HMC578）。若无输出，用频谱仪探测各级，更换损坏的二极管或MMIC。
锁相环（PLL）鉴相器（HMC439）损坏或环路滤波器电容（NP0）漏液，更换之。
毫米波本振功率（送至混频器LO端口）应≥+10dBm，若偏低则需更换驱动放大器（如HMC1040）。
2. 高波段预选器（YTF）
频率范围覆盖26.5-43.5GHz的YTF，驱动电流需精确同步。进入维修模式（Service → Adjust YTF Tune），用DAC输出控制电流，配合外接信号源验证通带位置。
若YTF无法跟踪（即插入损耗大或抑制有效信号），重新校准YTF跟踪表。
YTF线圈（主线圈电阻约4Ω）开路或磁芯破裂，需整体更换（成本极高）。
3. 谐波混频器（第一混频器高波段）
使用亚谐波混频器（LO的4次或6次谐波）。混频器损坏（常见烧毁）导致高波段增益低>25dB。
更换混频器（原装Agilent 85131F或替代件），注意安装方向及接地（需用导电胶）。
4. 毫米波开关与半刚性电缆
频段切换使用毫米波同轴开关（SPDT，DC-50GHz）。检查控制电压（+5V/0V），若开关不动作，更换驱动三极管或开关组件。
半刚性电缆（0.047英寸，镀银）在弯折处易开裂。用VNA测试从源端口至接收机端口的直通损耗（S21），若出现深陷（>5dB）或波动，更换整条电缆（需精密成型）。
5. 高波段校准失败
内部校准源仅覆盖至26.5GHz，高频校准需外接40GHz信号源（如E8257D+倍频器）。
手动修改高频增益补偿表（EEPROM中每100MHz一个点），使用功率计比对修正。
若校准接收机（内部参考混频器）损坏，会导致校准值紊乱，需更换接收机模块。
6. 电源与散热（高波段耗电大）
毫米波模块功耗增加，电源板输出+15V纹波需<10mV，否则影响YIG和YTF驱动。
增加独立散热风扇或导热管，检查风扇转速（BIOS中读取）。
内部温度传感器（LM75）失效会导致过热误报警，更换之。
维修后性能验证
| 测试项 | 合格标准（N5224A典型值） |
|---|---|
| 频率范围 | 10MHz-43.5GHz |
| 端口输出功率精度（-10dBm） | ±0.7dB（<26.5GHz）；±1.2dB（>26.5GHz） |
| 接收机底噪（IFBW=10Hz，40GHz） | ≤-105dBm |
| 方向性（校准后，26.5-43.5GHz） | ≥38dB |
| 源匹配（校准后） | ≥32dB |
| 镜像抑制（高波段） | ≥55dB |
| 高波段平坦度（30-43.5GHz） | ±1.5dB（相对26.5GHz） |
日常维护建议（增加高波段注意事项）
使用前预热至少1.5小时（毫米波组件需充分热稳定）。
绝对禁止输入超过+5dBm的信号（高波段混频器更脆弱）。
每年使用43.5GHz标准源进行高频段精确校准。
定期检查毫米波电缆连接头（2.4mm）扭矩（0.9N·m）并清洁。
保持环境温度23℃±3℃，湿度<60%。
