安捷伦（Agilent）信号发生器 E8257D维修指南

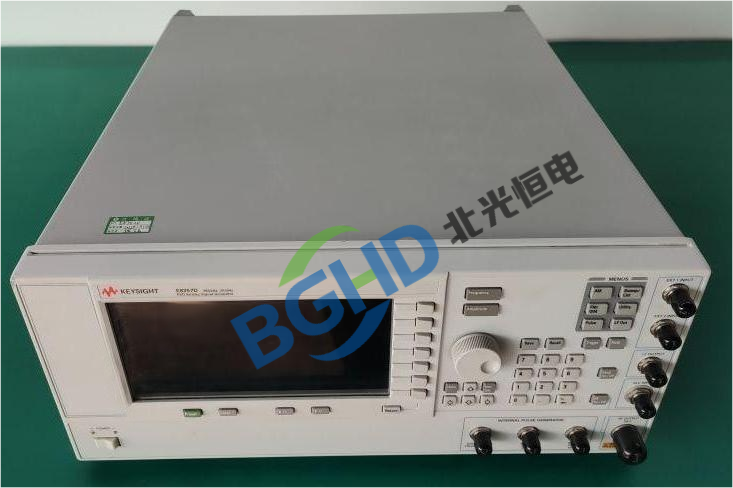

安捷伦（Agilent）信号发生器 E8257D（高性能微波模拟信号发生器，100kHz至67GHz）

设备特点：

• 频率范围：100kHz至67GHz（可扩展至70GHz或更高）

• 输出功率：典型值+20dBm（20GHz以下），高波段降低

• 相位噪声：≤-122dBc/Hz@10kHz（10GHz载波）

• 调制方式：AM、FM、ΦM、脉冲调制

• 接口：GPIB、LAN、USB、后面板输出

• 应用：雷达系统测试、卫星通信、微波器件评估

常见故障现象（针对E8257D特有）：

• 开机自检报错（YIG失锁、ALC故障、参考失锁）

• 高波段（>40GHz）无输出或功率过低

• 输出功率平坦度超差，某些频点跳动

• 脉冲调制上升/下降沿过缓或调制深度不足

• 相位噪声明显变差（比指标劣化>10dB）

• 内部步进衰减器卡滞或衰减不准

• 外部10MHz参考锁相失败

• 风扇噪音大或过热保护

维修步骤与重点模块

1. 开机与自检

• 检查电源及保险丝。内部开关电源输出+5V、+12V、-12V、+24V，重点测量YIG驱动所需+24V纹波（应<20mV）。

• 运行自检：按Utility → Service → Self Test。常见错误码及原因：

  • “YIG Unlock” → YIG振荡器或驱动电路故障。

  • “ALC Unlevel” → ALC检波器或调制环路问题。

  • “Reference Unlock” → 10MHz时基或锁相环。

2. YIG振荡器及其驱动（高波段核心）

• E8257D使用多段YIG覆盖全频段（如3-10GHz、10-20GHz、20-40GHz、40-67GHz）。每个YIG有独立驱动线圈。

• 测量各YIG的主线圈调谐电压（0-24V）应随频率线性变化。若某段无输出或失锁，检查对应的驱动DAC（AD5541）及运放（OPA548）。

• YIG辅助线圈（FM）电阻约5Ω，开路则YIG损坏，需更换整个YIG组件（注意型号匹配）。

3. 输出功率异常（ALC故障）

• 故障现象：设定功率与实际偏差>1dB，或功率不稳。

• 检查ALC检波器：输出端接功率探头，用示波器测量检波电压（应从0.5V至3V变化）。若检波二极管损坏，更换（常见HSMS-282系列）。

• 步进衰减器（0-90dB，10dB步进）内部继电器触点烧蚀，可拆卸清洗或更换同规格继电器（如Teledyne RF303）。

• 输出放大器模块（各频段独立）烧毁，导致对应波段无功率。用频谱仪逐级探测，更换损坏的MMIC（如HMC565、HMC1040）。

4. 脉冲调制故障

• 脉冲调制开关比不足（正常>80dB）或上升/下降沿变缓（>20ns）。

• 检查脉冲驱动电路：PIN开关二极管（MA4P7470）损坏，更换。

• 外部脉冲输入接口（BNC）保护电路击穿，更换ESD二极管（BAT54）。

5. 相位噪声恶化

• 参考时基（OCXO，选件1E5）老化，频率偏差>0.1ppm。更换OCXO（需重新校准）。

• 锁相环（PLL）环路滤波器电容（钽电容或NP0电容）漏电，更换同规格。

• YIG振荡器本身相噪因磁路老化不可修复，需整体更换YIG。

6. 高波段（>40GHz）性能劣化

• 内部毫米波倍频器（如倍频至67GHz）中的阶跃恢复二极管（SRD）或放大器（HMC578）损坏，导致高波段无输出。

• 检查倍频器输入（通常是20GHz左右）是否正常，若无输入则检修前级；若有输入而无输出，更换倍频器模块。

7. 显示与操作故障

• 屏幕花屏或背光不亮：检查背光逆变器及灯管，更换显示屏总成（注意分辨率）。

• 按键/旋钮失灵：清洁导电橡胶或更换编码器（EC11）。

8. 散热与风扇

• 风扇转速异常或噪音大：更换原装风扇（12V/0.5A，三线）。

• 过热保护触发：清理内部风道灰尘，重新涂抹功率模块导热硅脂。

维修后性能验证

日常维护建议

• 每月运行一次自检，关注高波段失锁报警。

• 输入外部10MHz参考时，确保电平0dBm±3dB。

• 输出端严禁接入直流电压或反射大功率。

• 每年使用功率计和频谱分析仪验证全频段输出平顶度和相位噪声。

• 保持通风良好，每季度清理风扇滤网。
