吉时利源表屏幕参数可设置但通道不出信号怎么修？北光恒电芯片级修复

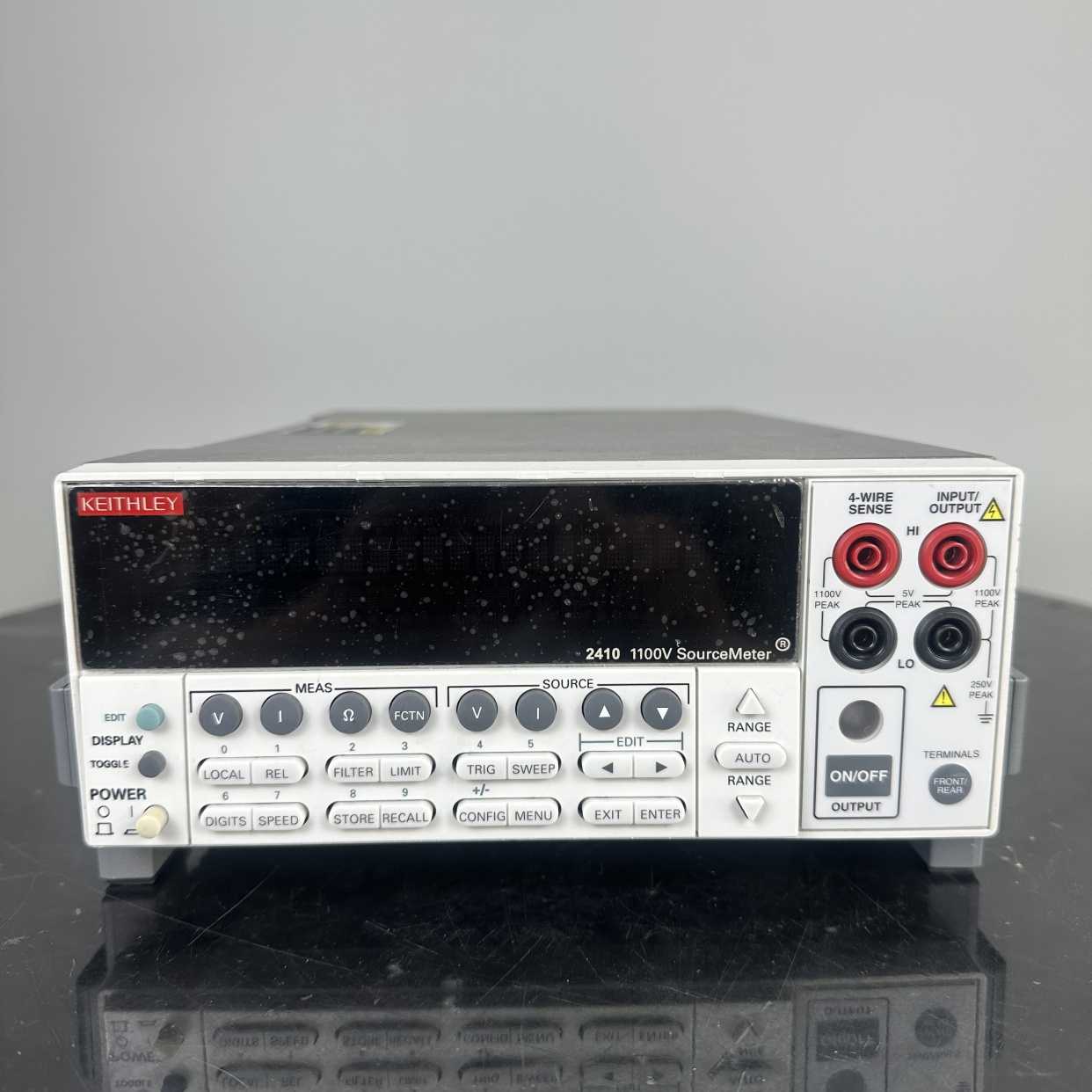

　　在陕西高校实验室、半导体产线、元器件研发测试场景中，吉时利源表是承担精密电压电流输出、nA级小信号测量的核心设备。不少工程师都遇到过这类棘手故障：源表开机后屏幕显示完全正常，按键旋钮操作流畅，参数设置也能正常保存，唯独通道接好测试负载后，完全测不到输出信号，仪器也不弹出任何报错代码。

　　这类“能设置、无输出”的隐性故障，很容易误导用户反复排查接线、重启设备，甚至误以为仪器核心主板报废直接换新，既耽误测试进度，又产生不必要的高额成本。实际上这类故障90%以上都属于可修复的局部链路问题，通过专业的分层芯片级检修，完全可以低成本恢复仪器原厂输出精度。

　　先做3步无创自查，快速区分假性故障。遇到屏幕参数正常但通道不出信号的情况，先别急着拆机送修，通过三步基础排查，就能排除近40%的假性故障，避免不必要的维修成本：首先，先确认仪器前面板的输出使能按键状态，很多时候用户误触按键关闭了通道输出，参数虽然能正常设置，但硬件链路处于切断状态，自然没有信号输出;其次，检查测试线缆、三同轴接头是否出现氧化、虚接，负载是否存在完全开路的情况，更换确认完好的标准测试负载，排除外接链路导致的信号无法检出;最后，进入仪器系统自检界面，运行内置的通道自诊断程序，读取后台隐藏的故障代码，确认是否是过流保护触发后的硬件锁死状态。如果完成以上操作后，通道依然没有有效输出，就可以确定故障来自仪器内部硬件链路，这类故障的常见根源集中在三个核心层级：1、前级过压过流冲击后，输出链路的保护保险、限流功率电阻熔断，信号在源头就被完全切断，后续电路完全收不到控制信号;2、功率输出驱动芯片、DAC数模转换单元出现隐性损坏，数字端的设置参数无法被转换为对应的模拟激励信号，自然无法从通道输出;3、通道输出继电器长期频繁动作，触点氧化烧蚀处于断开状态，即便后端信号已经生成，也无法传递到外部测试端口。普通维修机构大多采用“整板替换”的粗放式处理，不仅维修成本居高不下，老旧停产机型很难找到适配的替换板卡，更换非原厂板卡后仪器的输出精度、纹波指标也很难复原，后续无法通过计量校准。

　　北光恒电分层芯片级检修，精准恢复吉时利源表通道输出性能。作为西安本地深耕吉时利全系列源表维修的专业服务商，北光恒电搭建了针对“能设置、无输出”故障的专属无损检修体系，从信号链路溯源到全量程精度闭环校验，全程不破坏仪器原有精密电路结构，最大程度保留原厂计量性能。首先，工程师不会盲目拆机换件，依托高精度数字万用表、高速示波器，沿着“主控指令→DAC转换→驱动放大→保护链路→继电器输出”的完整信号链路逐点检测波形，精准定位到失效的单个元器件，不会放过任何一处虚焊、劣化的隐性故障点，完全避免无效拆装对仪器精密模拟电路造成的静电损伤。其次，针对熔断的保护电阻、失效的驱动芯片、烧蚀的继电器触点，我们全部采用与原厂参数完全匹配的工业级高精度元器件进行替换，对老化虚焊的焊点做无铅恒温补焊加固，全程不更换整块模拟主板，维修成本仅为原厂返厂报价的1/3，很多市面上已经停产的老款吉时利源表机型，也能通过这种芯片级修复方式重新投入使用，不用直接整机报废。最后，维修完成后，我们不会仅测试通道能出信号就交付，而是依托标准计量级源表做全量程逐点比对校准，从nA级小电流到安培级大电流、从毫伏级低压到百伏级高压，逐一校验输出精度、纹波、负载调整率指标，再经过长时间带载老化测试，确认通道输出稳定无漂移，所有性能完全恢复至出厂标准，保障维修后的仪器依然可以顺利通过官方计量检定，完全满足半导体测试、精密科研实验的严苛精度要求。
