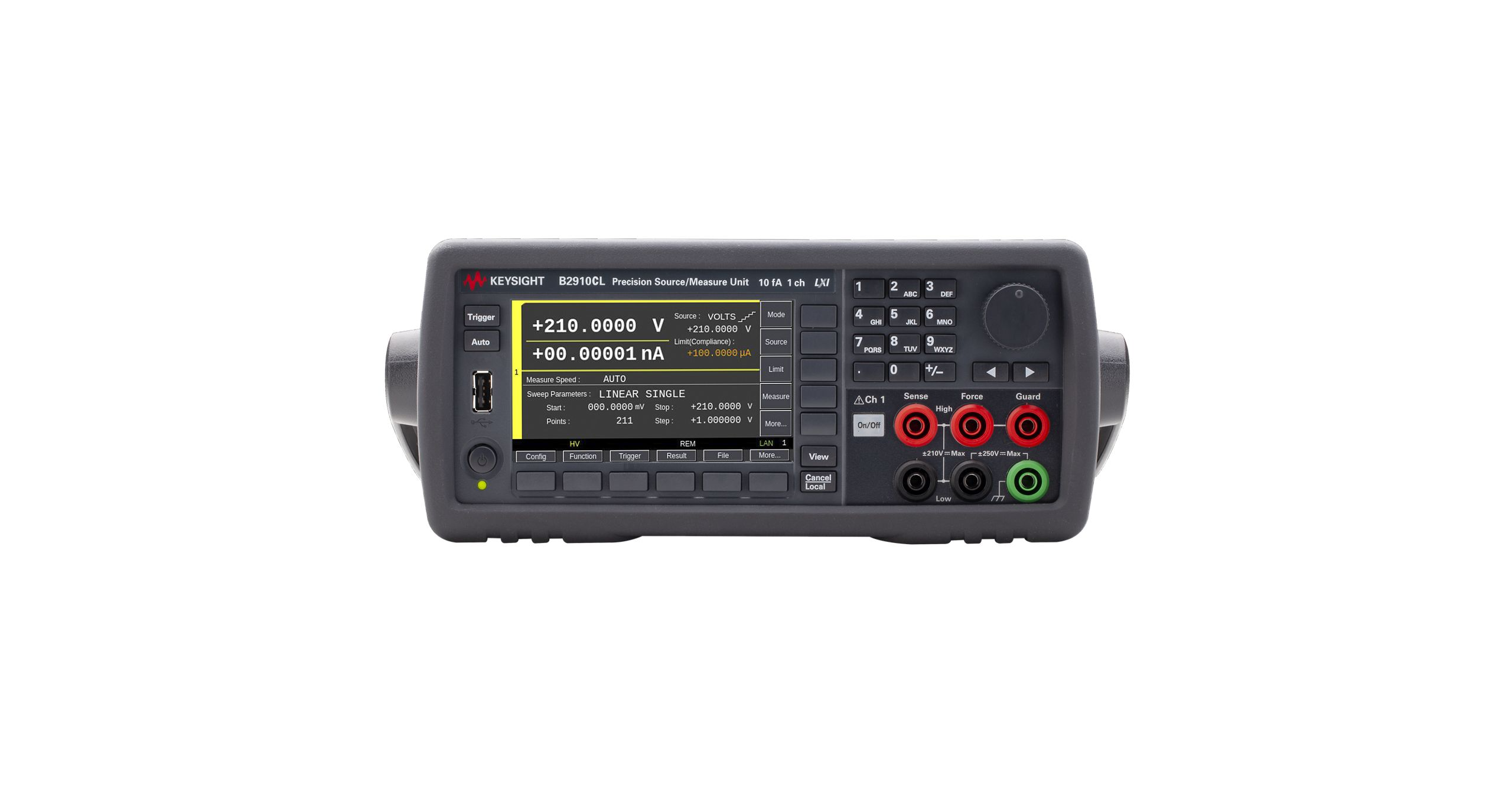

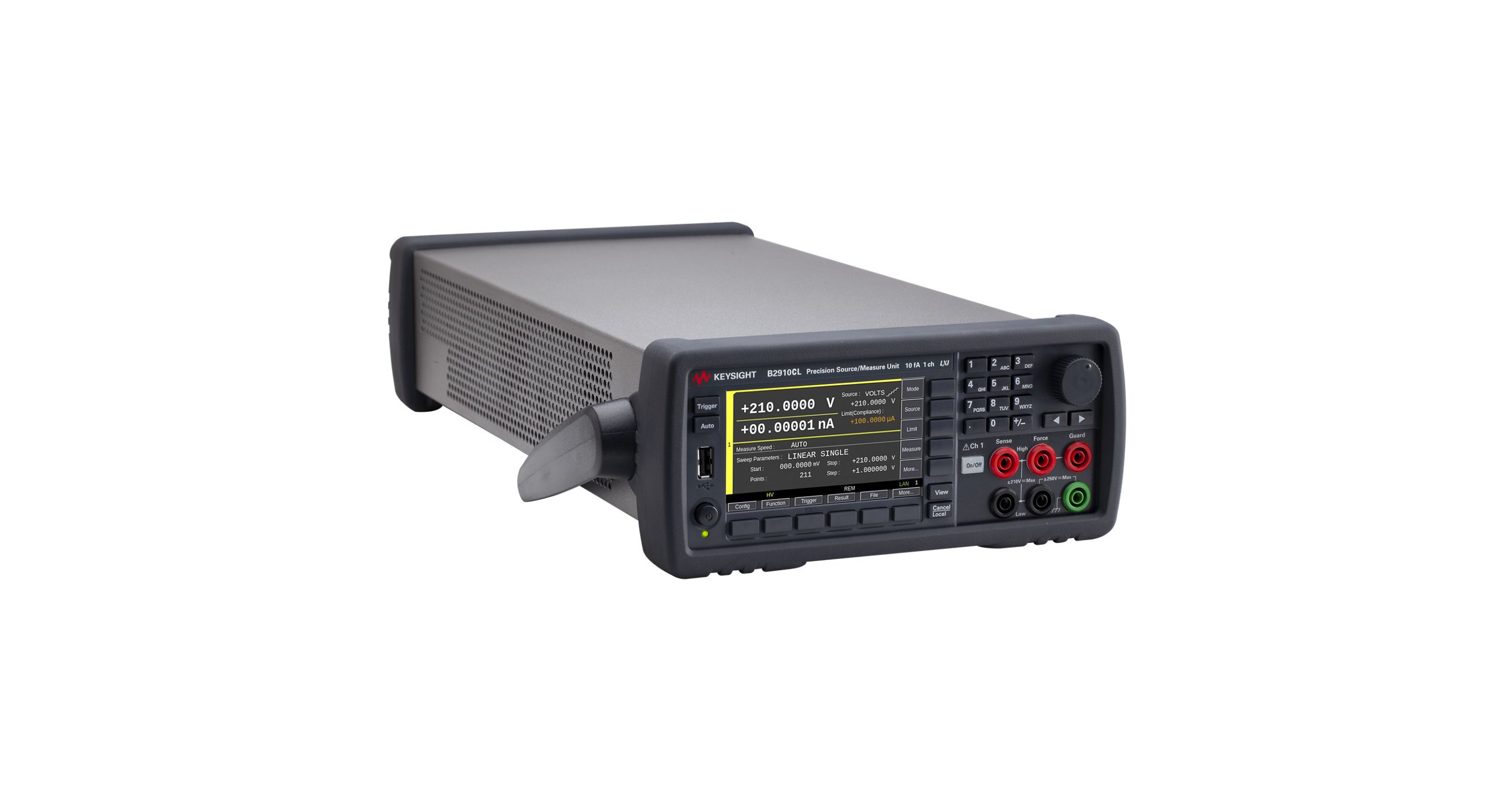

在半导体器件IV特性测试、纳米材料电学表征以及高精度传感器测试领域，是德科技B2910CL精密型源表堪称“实验室精度之王”。这款单通道源表凭借其10fA的电流测量分辨率和四象限工作能力，成为科研人员和测试工程师不可或缺的利器。

　　然而，越是精密的仪器，对使用环境和操作规范的要求也越高。接下来将结合一线维修案例，深度解析B2910CL的常见故障及真实维修过程。

　　B2910CL核心特点与易损环节

　　B2910CL作为Keysight B2900系列的重要成员，具备以下核心特性：单通道设计，最大输出电压±210V，最大输出电流±1.5A(直流)或±3.06A(脉冲)，电流测量分辨率高达10fA，电压分辨率达到100nV，支持四象限工作模式，即可作为源输出，也可作为负载吸收功率。

　　这些性能指标意味着B2910CL的内部电路极为精密，特别是前级微弱电流放大器和高压输出保护电路，成为最常见的故障点。仪器的高灵敏度特性决定了它对输入过压、静电放电和不当操作极为敏感，任何超出设计规范的外部信号都可能导致永久性硬件损伤。

　　典型故障现象与深度分析

　　第一类故障：电流测量异常

　　故障现象表现为仪器在100nA及以下档位测量时，读数跳变严重或持续显示“OVLD”(过载)错误，而切换至更高量程后却能恢复正常工作。

　　这是B2910CL最典型的故障表现，故障源通常是前端电流放大器中的高灵敏度运放损坏。当用户将未放电的电容、带电电缆或静电敏感器件直接连接至仪器输入端时，瞬间释放的数十伏至数百伏电压会直接击穿前级放大电路的输入端。

　　从电路原理上分析，B2910CL的电流测量通路采用的是跨阻放大器架构，反馈电阻可达GΩ级别。这类电路对输入过压极其敏感，一旦输入信号超过放大器的共模电压范围，内部保护二极管导通后仍无法完全隔离高压，导致运放输入级击穿或输入偏置电流剧增。损坏后的运放通常表现为输入偏置电流异常增大，直接导致低量程档位无法正常工作。

　　第二类故障：输出无电压或电流

　　故障现象为设定输出电压后，仪器显示“UNREG”(未稳压)状态，或者输出端用万用表实测电压为零。

　　此类故障通常涉及输出功率级电路或过流保护电路误触发。常见的硬件损坏包括：输出继电器触点因频繁带载切换而烧蚀、功率MOSFET因过流或过热损坏、电流采样电阻烧毁导致反馈环路开路。此外，输出端保险丝熔断也是可能原因之一，但B2910CL采用电子保险设计，保险丝熔断往往意味着更深层的功率级短路问题。

　　第三类故障：开机异常或自检失败

　　故障现象为开机后屏幕显示异常、无法进入正常操作界面，或者自检时报告“Self-Test Failed”并附带错误代码。

　　遇到此类问题，首先应检查固件版本是否为最新。Keysight会定期发布B2900系列固件更新，包含重要的Bug修复和性能优化，部分自检报错通过固件升级即可解决。如果固件更新后问题依旧，则可能是主控板、电源板或FPGA配置电路出现硬件故障，需要进一步拆机检测。

　　维修流程与实施细节

　　第一步：故障复现与前置诊断

　　收到待修仪器后，首先进行外观检查，确认前面板Force/Hi和Sense/Lo接口是否存在物理损伤，机壳有无摔碰痕迹，内部有无异味或液体渗入。随后在标准测试环境下复现用户描述的故障现象，记录完整的报错信息和操作步骤。

　　第二步：分段隔离与故障点锁定

　　采用分段隔离法逐步缩小故障范围。首先检测电源模块，确认各路供电电压(±5V、±15V、+3.3V等)是否正常，B2910CL内部使用了多组低噪声线性稳压电源，任何一路异常都可能导致特定功能失效。针对电流测量故障，断开前级放大电路与后级ADC的连接，注入标准测试电流，逐级判断异常位置。针对输出电压故障，检查功率级MOSFET的驱动信号和反馈回路是否正常。

　　第三步：元器件级维修

　　在防静电工作台环境下，对损坏的元器件进行更换。B2910CL的电流测量通路使用的是超低偏置电流运放，对焊接工艺要求极高，不当的焊接可能引入新的漏电路径，导致10fA级性能永久丧失。功率MOSFET、电流采样电阻、输出继电器等输出级组件需使用原厂规格或严格等效的型号。同时需要对内部精密电阻网络进行全面检测，任何一颗精密电阻的阻值漂移都可能导致量程精度超标。

　　第四步：整机校准与验证

　　硬件维修完成后，必须进行系统级校准和性能验证。首先安装最新的B2900C系列固件，确保仪器运行在最优状态。然后运行完整的开机自检程序，确认所有功能模块通过测试。接下来使用高精度万用表(如Keysight 34470A)作为参考标准，对主要电压和电流档位的输出精度和测量精度进行逐点验证，确保恢复至出厂指标。最后进行连续48小时的老化测试，监测仪器的长时间稳定性。

　　维修后的预防措施

　　很多B2910CL的故障其实可以避免，以下是几点实用建议。

　　关于ESD防护，操作前务必佩戴防静电手环，工作台铺设防静电垫。B2910CL输入端对静电极为敏感，干燥环境下人体静电电压可达数千伏，足以击穿前级放大电路。

　　关于热插拔，严禁在仪器通电状态下插拔测试线缆。务必先断开连接，再关闭或切换设备，避免带电插拔产生的瞬态过压冲击输入端。

　　关于电容放电，在连接带有电容的器件(如高压电容、长电缆、滤波器等)前，务必使用放电电阻确认电容已完全放电，否则残余电荷会瞬间释放至仪器输入端。

　　关于量程选择，对于未知特性的被测器件，建议从最高量程开始逐步降低，避免超出仪器承受范围。同时建议每年进行一次原厂级校准，确保长期稳定性和测量可信度。
