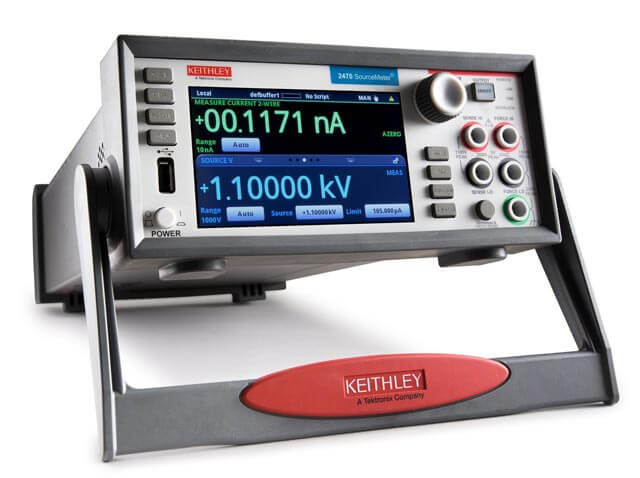

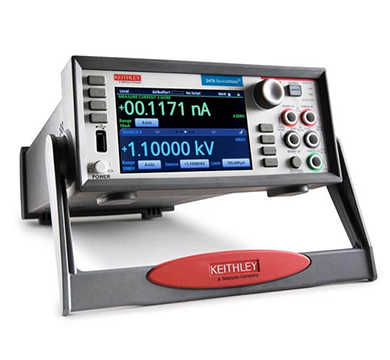

在半导体器件测试、纳米材料电学表征以及精密传感器测量领域，泰克(Tektronix)旗下的吉时利2450型数字源表堪称“实验室多面手”。这款第五代源表凭借其五英寸触摸屏用户界面和图形化操作体验，彻底改变了传统源表“按键+代码”的交互方式。然而，越是集成的精密仪器，故障定位也越具挑战性。结合本次维修案例，拆解2450源表的常见故障。

　　2450核心特点与易损环节

　　2450源表集高精度电源、电流源、电子负载和数字万用表功能于一体，广泛应用于IV曲线追踪、电池测试和半导体器件表征等场景。其内部结构分为三大板块：数字控制板(含触摸屏驱动)、模拟输出板(核心的源测量单元)和电源板。

　　从维修大数据来看，2450最常见的故障点集中在控制板逻辑单元和模拟板前端电路。由于其触摸屏操作频繁，前面板与主板的连接排线也是易损件之一。

　　典型故障现象与深度分析

　　第一类故障：开机报错241或显示硬件缺失

　　这是2450最经典的“软故障”之一。故障现象为开机自检时屏幕弹出“Error 241”代码，或直接提示“硬件缺失”，导致仪器无法进入正常测试界面。

　　经实际维修检测，此类报错多指向控制板逻辑单元损坏。2450的控制板负责管理触摸输入、显示输出及与模拟板的通信，一旦逻辑芯片出现程序跑飞或硬件损坏，系统自检就无法识别到正确的硬件配置。有维修案例显示，伴随此类报错的往往还有仪器把手破损——物理冲击可能导致内部板卡受力变形或连接器松动。

　　第二类故障：测量失准或输出不受控

　　故障现象表现为测量值与设定值偏差过大，或在不同量程档位下读数跳变严重。部分严重情况下，仪器直接显示“Overflow”(溢出)且前面板按键无响应。

　　此类故障的根源通常位于模拟板。模拟板上的高精度反馈电阻网络、运放及保护电路是保证2450输出精度的核心。当输入端接入未放电的高压电容或遭遇静电冲击时，模拟板前级电路极易损坏。有案例中，模拟板出现多处组件性能不良，直接导致输出不受控和小量程档位异常。

　　第三类故障：致命系统错误与随机死机

　　有用户反馈2450在运行一段时间后(几分钟到几小时不等)会突然锁死，屏幕显示“Fatal System Error”及程序计数器(PC)地址，如PC:000990A8，必须断电重启。这种故障通常比简单的报错更棘手——固件升级无效，所有源测量功能看似正常却无法避免随机崩溃。

　　深入分析表明，这很可能指向数字板上的RAM或处理器缓存问题。程序计数器跳转到异常地址执行，通常意味着处理器读取到了损坏的指令或数据。有维修工程师尝试更换BGA封装的RAM后故障依旧，说明问题可能出在处理器本身或更深层的主板走线/过孔上。

　　维修流程与实施细节

　　第一步：故障复现与外观检查

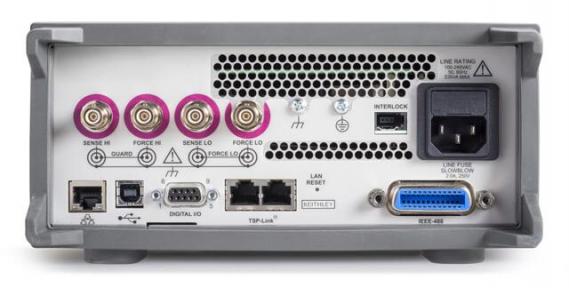

　　收到待修仪器后，首先验证用户描述的故障现象。对于开机报错类问题，记录完整的错误代码;对于随机死机类问题，尝试在不同连接状态下(仅供电、连接PC、带负载)复现。同时检查外观：2450的触摸屏是否有裂纹、把手是否松动、后面板接口有无烧焦痕迹。

　　第二步：分段隔离与故障点锁定

　　采用“替换法”是2450维修的捷径。2450的模拟板和数字板通过PCIe型连接器互联，维修时可以将数字板断开，单独测试模拟板的基本输出。若断开数字板后模拟输出正常，则故障锁定在数字板;反之则需检修模拟板。

　　针对报错241或硬件缺失，重点排查控制板逻辑单元——使用示波器检测CPU与FPGA之间的通信波形，确认地址线、数据线是否存在短路或虚焊。

　　针对测量失准，重点排查模拟板上的反馈电阻网络和输入保护电路。使用高精度万用表逐级测量关键节点的电压/电流，与标称值比对即可定位损坏元件。

　　第三步：元器件级维修

　　在防静电工作台环境下进行更换操作。控制板逻辑单元损坏时，需更换同型号的控制芯片并重新校准仪器。模拟板的维修更为精细——吉时利2450使用的是经过出厂校准的电阻网络，非原厂配件的阻值漂移可能导致全量程精度超标。建议优先考虑原厂拆机件或整板更换方案。

　　有经验的工程师会采用整板更换策略：直接更换同型号的模拟控制输出板，因为这块板是精准输出和测量的核心，板级替换比逐颗排查电阻更高效可靠。

　　第四步：整机校准与验证

　　硬件维修完成后必须进行系统级校准。首先安装最新的固件版本(当前推荐1.7.0及以上)，然后使用高精度万用表(如吉时利7510)对主要电压/电流档位的输出和测量精度进行逐点验证。最后进行连续48小时的老化测试，监测长时间稳定性和死机复现情况。

　　维修后的预防措施

　　2450作为触摸屏操作的精密仪器，预防维护尤为重要。

　　关于输入端保护：连接带有电容的器件前务必确认电容已完全放电。2450虽然内置保护电路，但超出耐受范围的冲击会直接损坏模拟板前端。

　　关于物理防护：2450的把手是常见破损点，搬运时避免单手握持把手磕碰。触摸屏建议贴保护膜，长期不使用时盖上防尘罩。

　　关于软件与线缆：随机死机可能与USB通信干扰有关。尝试更换通信线缆、使用不同的USB端口，或断开PC仅用前面板操作来排除软件层面的干扰。

　　关于定期校准：建议每年进行一次原厂级校准，确保长期稳定性。
