是德科技 N5231B 矢量网络分析仪维修服务解决方案

核心速览

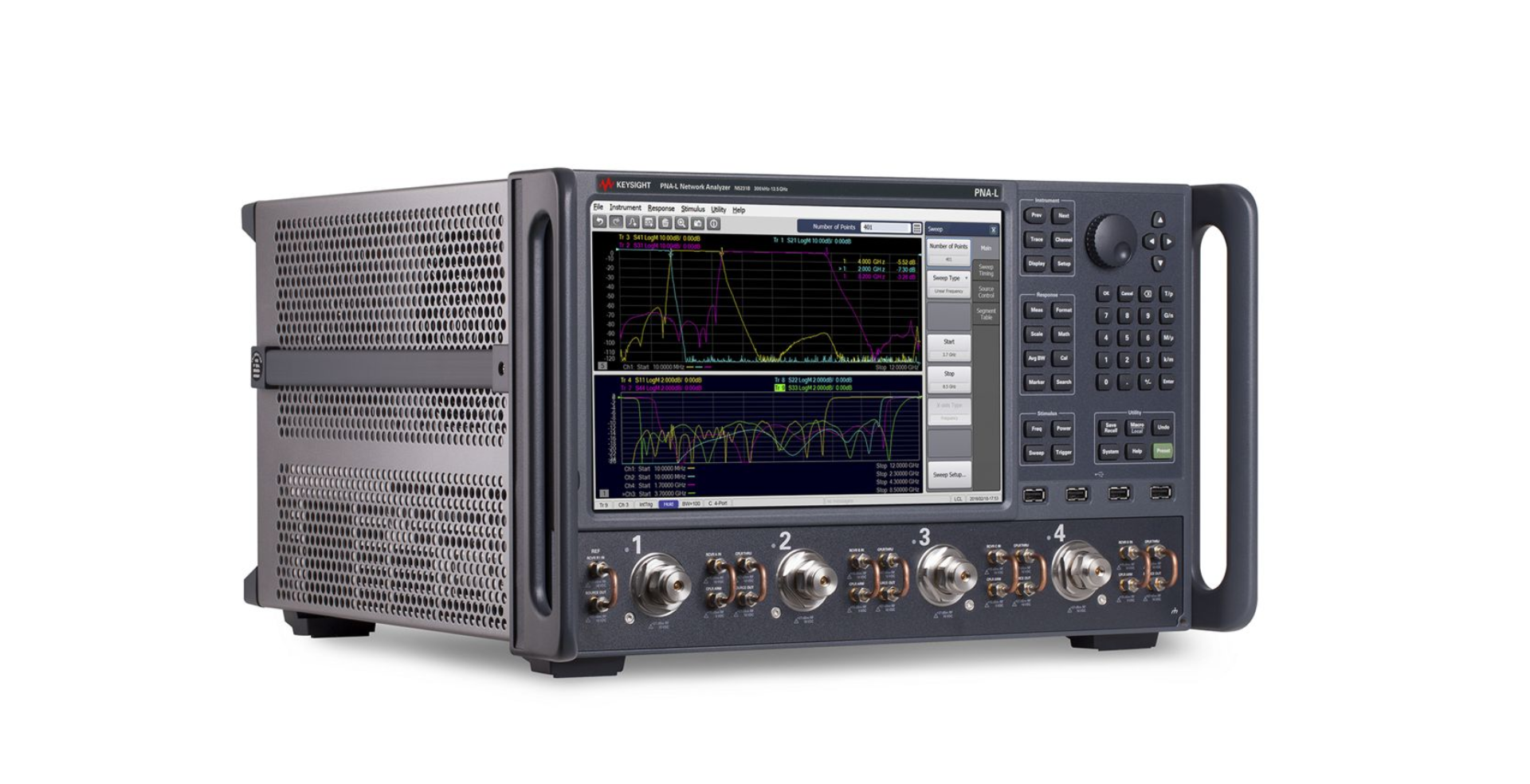

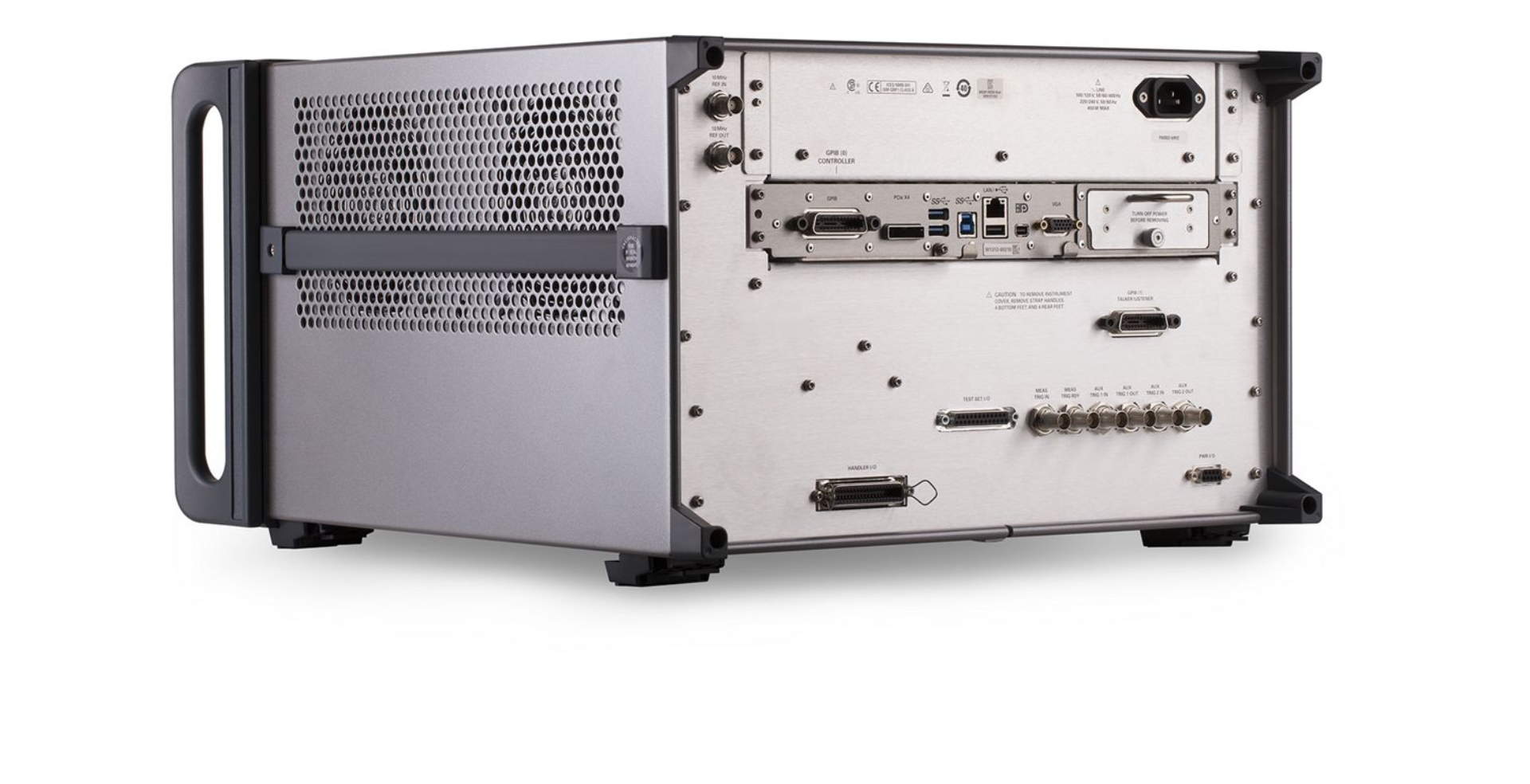

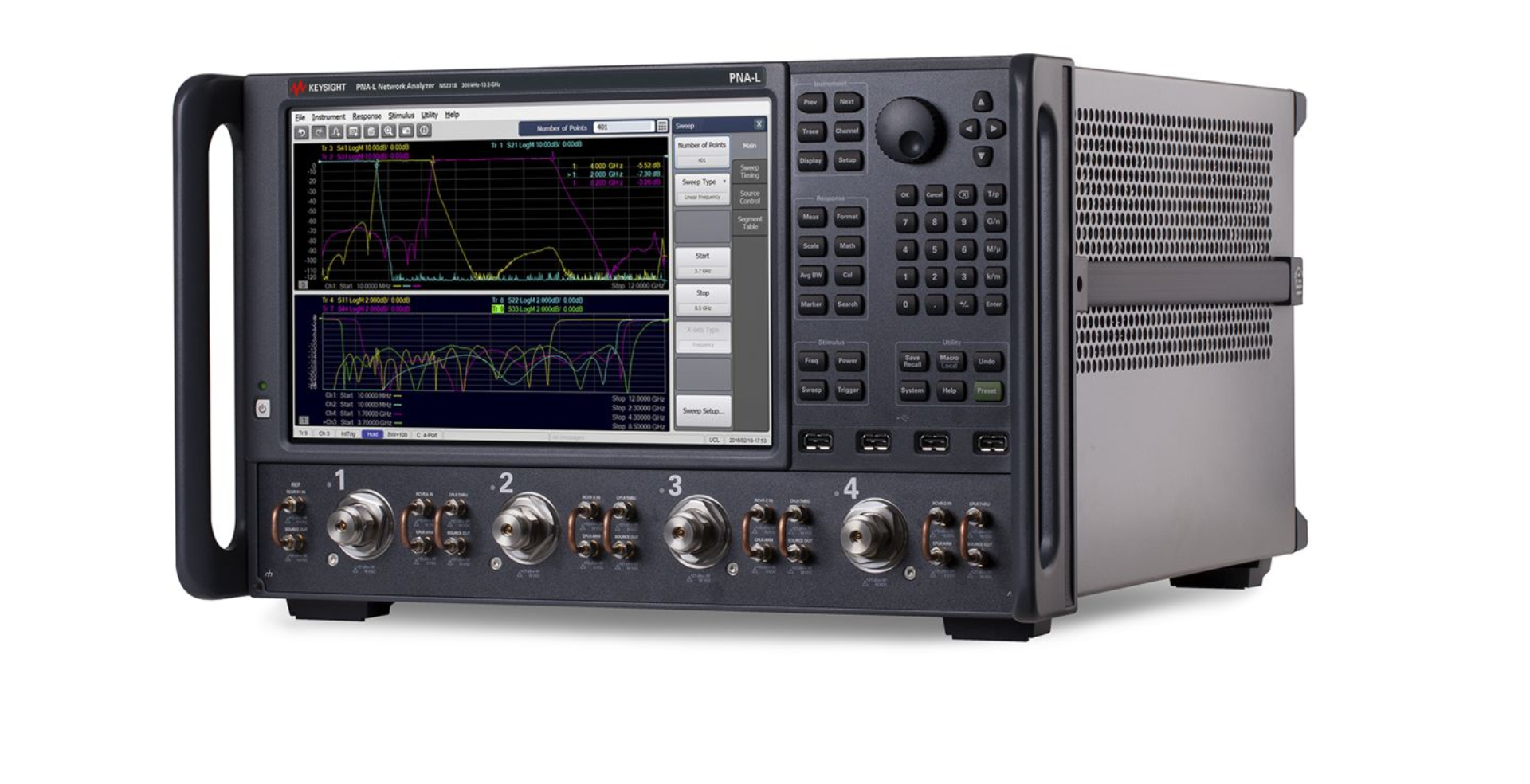

N5231B 隶属于是德科技（Keysight）PNA-L 系列，是一款高性价比的微波矢量网络分析仪，频率覆盖 300 kHz 至 13.5 GHz。针对该机型常见的不开机、端口无响应、源输出不平坦、测量结果异常、本底噪声抬高及校准失败等故障，我们提供基于芯片级的专业维修与校准服务，确保修复后的设备性能符合原厂出厂规范。

1. 产品概述与维修背景

N5231B 是 PNA-L 系列中的经济型入门型号，最大频率可达 13.5 GHz，动态范围高达 133 dB，输出功率为 13 dBm，轨迹噪声低至 0.004 dBrms，扫描速度可达 201 个点仅需 6 ms。该机型广泛用于：

· 无源元器件测试：天线、滤波器、电缆等器件的 S 参数精确测量

· 有源器件验证：放大器增益压缩等基础有源测试

· 产线优化：凭借快速扫描功能提升制造测试效率

· 信号完整性测量与材料表征：可配置经济型解决方案

作为 PNA-L 系列的入门级型号，N5231B 继承了高端 VNA 的核心架构，内部包含源衰减器、接收机组件、高密度 PCB 及本振模块。长期高负荷运行或操作不当极易导致硬件性能下降，而原厂维修周期长、报价高。我们凭借原厂级备件与自动化测试系统，提供高性价比的第三方维修服务。

2. 技术规格概览

参数 指标

频率范围 300 kHz 至 13.5 GHz

动态范围 133 dB（典型值）

输出功率 13 dBm（典型值）

轨迹噪声 0.004 dBrms

本底噪声 -120 dBm

谐波 -18 dBc

端口数量 2 端口或 4 端口配置（单一内置信号源）

扫描速度 201 个点 < 6 ms

硬件选件说明

选件编号 描述

N5231B-200 2端口基础硬件配置

N5231B-216 2端口可配置测试套件，带源衰减器

N5231B-400 4端口基础硬件配置

N5231B-416 4端口可配置测试套件，带源衰减器

N5231B-SSD 附加可移动固态硬盘

3. 可维修故障全览

基于对 PNA-L 系列的长期维修经验积累，我们总结出 N5231B 的高发故障点，可实现精准定位与修复：

3.1 系统与启动类

· 无法正常开机：电源模块损坏、主板故障、开关按键失效

· 电源开关键不亮：检查保险丝是否熔断

· 开机花屏/黑屏：液晶屏损坏、背光逆变电路故障、显示排线接触不良

· 系统卡顿或死机：CPU 板故障、硬盘坏道、内存异常

· 开机自检报错：自诊断提示错误，可定位至具体功能模块

3.2 源与本振类

· 报错“Source Unleveled”：源输出不平坦，源模块或衰减器损坏

· 本振失锁（LO Unlocked）：本振模块故障、锁相环电路异常

· 输出功率异常：功率偏低或全无输出、源板件损坏

· 端口无正常响应：源输出模块故障

3.3 接收机与通道类

· 接收机损坏：特定端口底噪抬高、幅度异常、动态范围下降

· 本底噪声异常：接收机噪声系数劣化、电源滤波不良

· 端口损坏：静电或过载导致端口接收机烧毁

· 信号异常/无输入：接收链路故障

3.4 测量与精度类

· 测试结果异常：S参数测量数据不准确

· 校准失败/超差：接收机响应异常、开关矩阵故障、校准件问题

· 测量重复性差：连接不稳定、内部开关接触不良

· 轨迹噪声异常增大：本振相位噪声劣化、中频处理故障

3.5 人机交互与接口类

· 按键无反应或错乱：按键板故障、排线断裂

· 旋钮失灵：编码器磨损

· 触摸屏功能无法使用：需检查 Touch Lock 按键是否使能、屏幕是否清洁、是否靠近强磁场

· U盘无法识别：需确认使用 FAT32 格式的 Flash 型 U 盘（推荐 ≤8 GB），不支持硬盘型 U 盘

· GPIB/USB/LAN 通讯接口故障：接口芯片损坏、驱动异常

3.6 显示类故障

· 屏幕中未出现信号波形：检查探头连接、待测物是否有信号输出、重新采集信号

· 波形呈阶梯状：水平时基档位过低，或显示类型设置为“矢量”，可调整为“点”显示方式

4. 维修流程与服务标准

我们遵循标准化的 “检测-确认-维修-计量” 四步流程，确保维修过程的透明与高效：

第一步：免费检测与诊断

客户寄送或送达仪器后，工程师利用专用测试系统（高性能频谱分析仪、微波信号源、多端口 VNA 等）进行初步检测，通常在 1-2 个工作日内出具包含详细故障位及报价的《检测报告》。

第二步：客户确认维修

· 同意维修：客户签字确认后，维修周期正式启动

· 不同意维修：仪器原封不动寄回，不收取任何检测费用

第三步：芯片级维修

· 维修周期：一般为 3-5 个工作日（特殊情况除外）

· 配件保障：采用进口原装/兼容优质配件（源衰减器、混频器、GPIB 卡、固态硬盘等）备货充足

· 维修能力：对主板、源模块、接收机等进行精密的芯片级更换与焊接

第四步：计量与质保

维修完成后，仪器不仅进行功能验证，还可送至具有 CNAS 资质的第三方计量机构进行全性能计量，出具权威《校准证书》。修复后提供 3-6 个月不等的质保期。

5. 核心维修优势

5.1 芯片级技术实力

维修工程师均具备原厂级培训背景，不仅限于板卡更换，能够进行复杂的元器件级故障排查与更换，大幅降低维修成本。

5.2 高端检测平台

拥有 20 GHz 及以上高性能频谱分析仪、微波信号源及多端口矢量网络分析仪，能够完整复现 N5231B 的所有射频指标测试环境。

5.3 充足的配件库

针对 N5231B 的常用易损件（源衰减器、混频器、GPIB 卡、固态硬盘、A17 CPU 板电池等）备货充足，避免因等待海外配件导致的长时间停机。

5.4 快速响应与灵活服务

· 建立专属服务通道，针对产线急停设备提供加急抢修服务

· 最大限度减少因仪器故障造成的生产损失

· 免费检测、按需报价，客户掌握维修主动权

6. 适用场景与增值服务

服务类型 内容描述

定期保养 提供年度校准前的预防性维护服务，清洁内部风道、检查端口磨损、提前排除潜在故障点

技术支持 免费提供 N5231B 固件升级、使用操作及自动化编程的技术咨询

计量服务 根据客户需求送检国家认可实验室，出具《校准证书》

7. 使用注意事项（预防性维护建议）

为延长 N5231B 的使用寿命、减少故障发生频率，建议用户注意以下事项：

1. 安全操作：确保电源线连接牢固，避免电源线受损；工作环境温度控制在 0°C 至 40°C，相对湿度 10% 至 85%（无结露）

2. 正确连接：连接被测件时确保连接器对齐、扭矩适当；避免使用损坏或老化的测试电缆

3. ESD 防护：操作射频端口时必须采取静电防护措施（接地腕带、防静电垫）

4. 散热管理：保持仪器通风顺畅，不要堵塞散热孔；移除外壳连续运行不得超过 30 分钟，否则可能导致仪器过热损坏

5. 数据备份：送修前请务必备份硬盘上的重要测试数据，Keysight 原厂维修可能会格式化或更换内部硬盘
