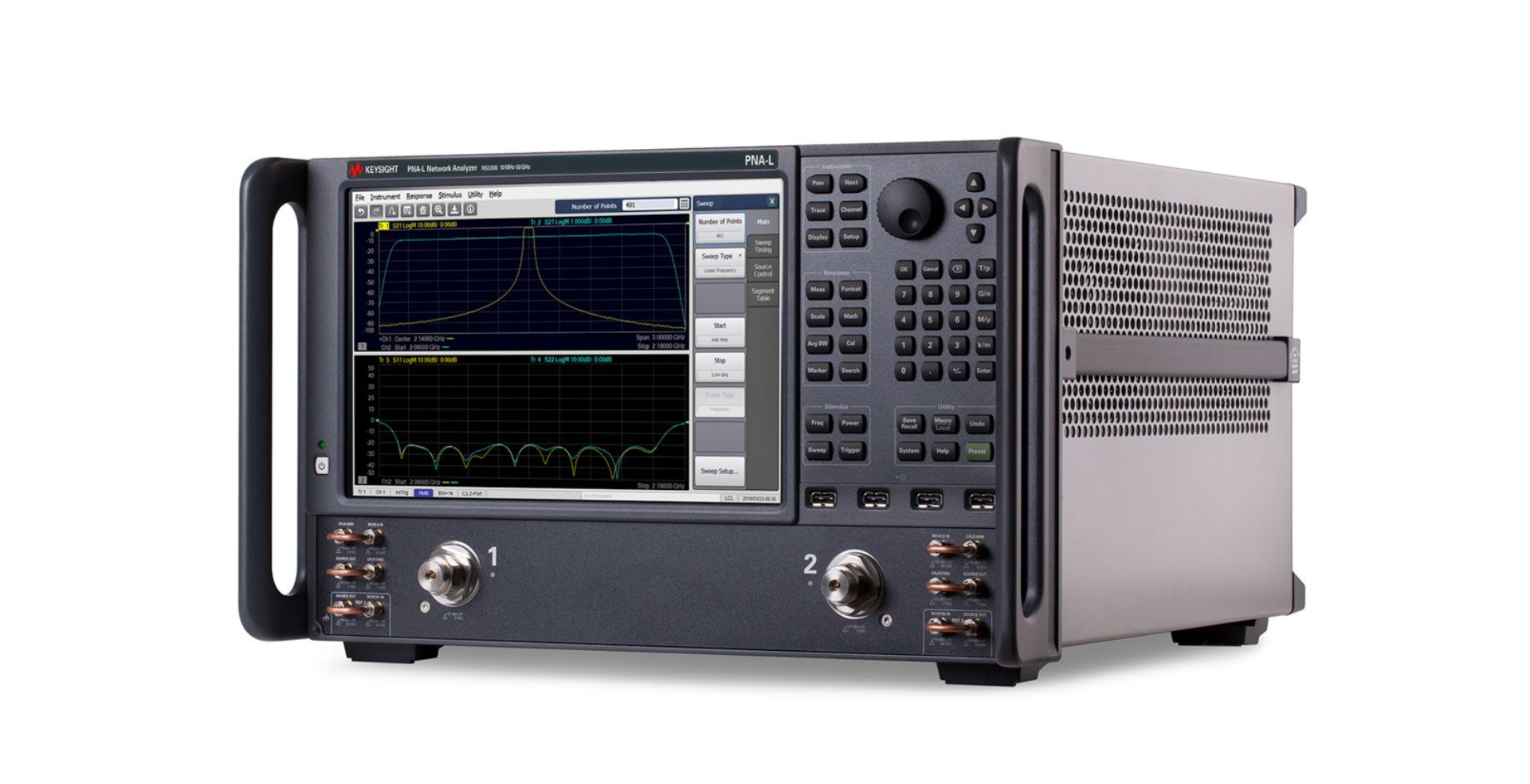

是德科技 N5235B 矢量网络分析仪维修服务解决方案

核心速览

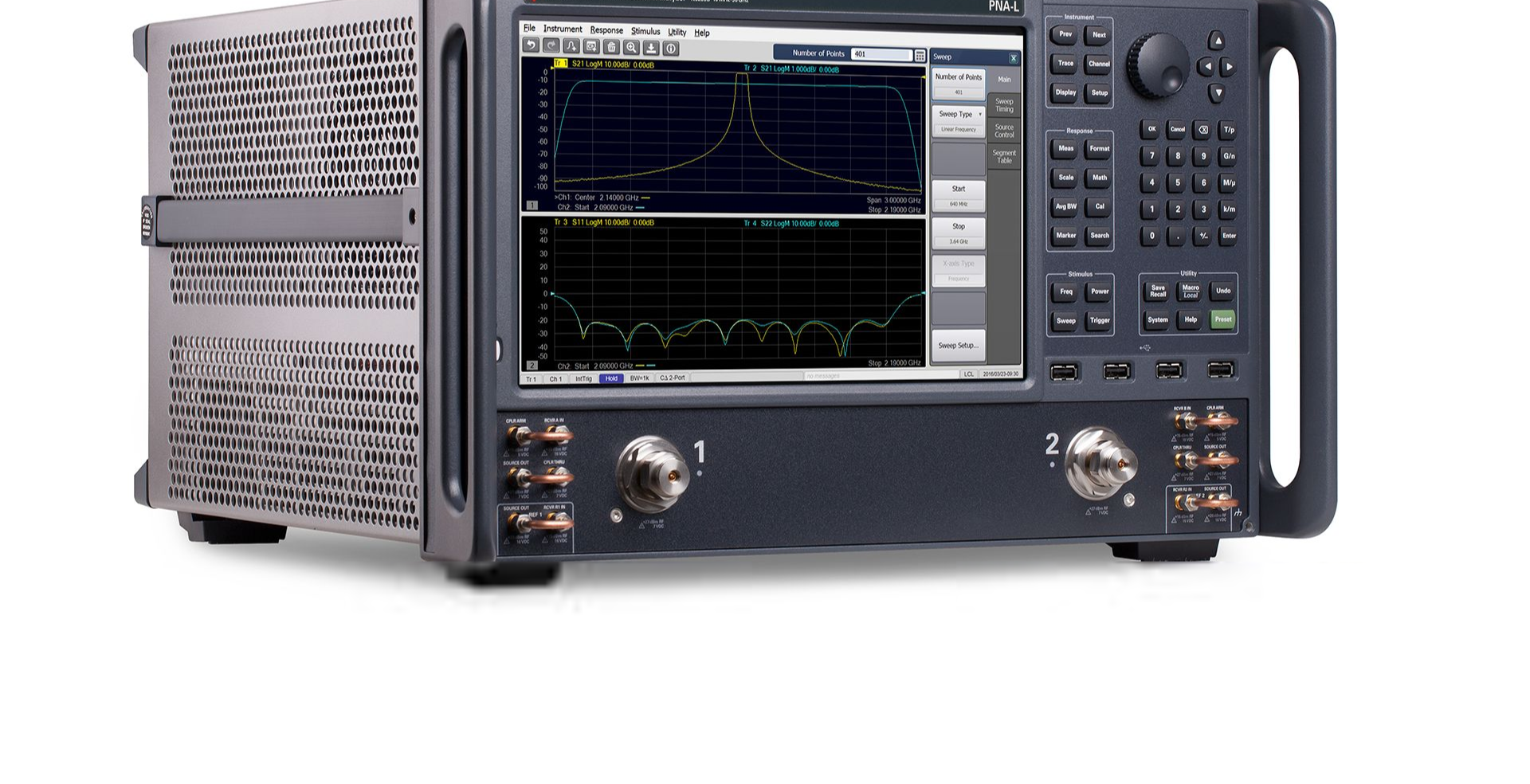

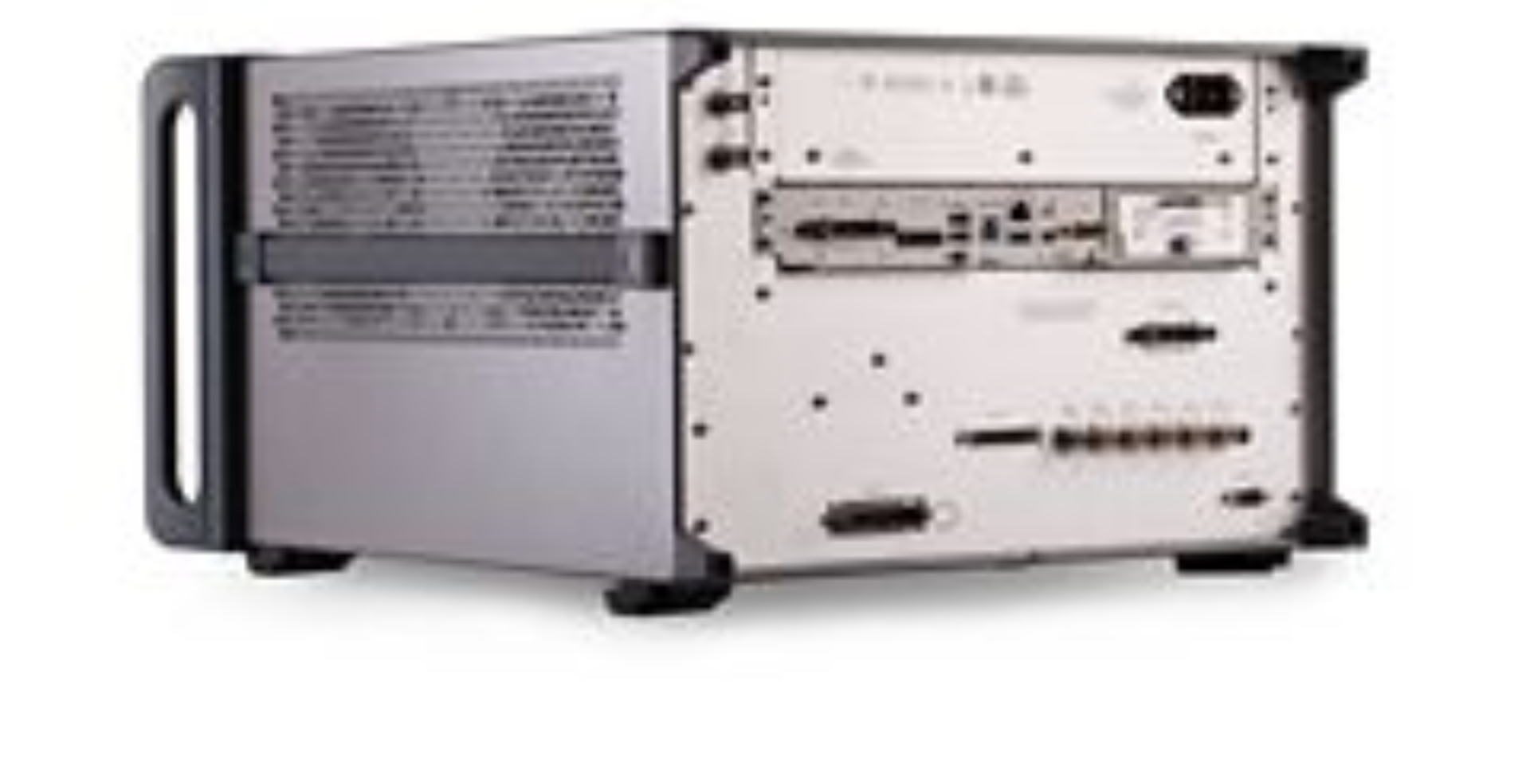

N5235B 隶属于是德科技（Keysight）PNA-L 系列，是一款频率覆盖 10 MHz 至 50 GHz 的高性能微波矢量网络分析仪。针对该机型常见的不开机、源输出不平坦（Source Unleveled）、本振失锁（LO Unlocked）、接收机损坏及测量精度失准等故障，我们提供基于芯片级的专业维修与校准服务，确保修复后的设备性能符合原厂出厂规范。

1. 产品概述与维修背景

N5235B 是 PNA-L 系列中的高配型号，最大频率可达 50 GHz，动态范围高达 122 dB，输出功率为 6 dBm，轨迹噪声低至 0.003 dBms，扫描速度可达 201 个点仅需 6 ms。该机型广泛用于：

· 无源元器件测试：天线、滤波器、电缆等器件的 S 参数精确测量

· 有源器件验证：放大器增益压缩、频率转换器谐波失真等基础有源测试

· 产线优化：凭借快速扫描功能提升制造测试效率

· 信号完整性测量与材料表征：可配置经济型解决方案

作为 PNA-L 系列的旗舰机型之一，N5235B 内部结构精密，包含源衰减器、接收机组件、高密度 PCB 及本振模块。长期高负荷运行或操作不当极易导致硬件性能下降，而原厂维修周期长、报价高。我们凭借原厂级备件与自动化测试系统，提供高性价比的第三方维修服务。

技术规格概览

参数 指标

频率范围 10 MHz 至 50 GHz（标准配置）

动态范围 122 dB（典型值）

输出功率 +6 dBm（典型值）

轨迹噪声 0.003 dBms

本底噪声 -116 dBm

谐波 -33 dBc

端口数量 2 端口（单一内置信号源）或 4 端口配置

扫描速度 201 个点 < 6 ms

中频带宽 可配置，支持高速测试

可维修故障全览

基于对 PNA-L 系列的长期维修经验积累，我们总结出 N5235B 的高发故障点，可实现精准定位与修复：

3.1 系统与启动类

· 无法开机：电源模块损坏、主板故障、开关按键失效

· 开机黑屏/花屏：液晶屏损坏、背光逆变电路故障、显示排线接触不良

· 开机自检不过：自诊断提示错误，可定位至具体功能模块

· 系统卡顿或死机：CPU 板故障、硬盘坏道、内存异常

· 风扇转动但屏幕无显示：主板与显示组件通信故障

3.2 源与本振类

· 报错“Source Unleveled”：源输出不平坦，源模块或衰减器损坏

· LO Unlocked（本振失锁）：本振模块故障、锁相环电路异常

· 输出功率异常：功率偏低或全无输出、源板件损坏

· 频率准确度超差：参考源或合成电路故障

3.3 接收机与通道类

· 接收机损坏：特定端口底噪抬高、幅度异常、动态范围下降

· 基线剧烈抖动：接收机噪声异常、电源滤波不良

· 端口损坏：静电或过载导致端口接收机烧毁

· 校准无法通过：接收机响应异常、开关矩阵故障

3.4 测量与精度类

· S 参数测量数据不准：系统误差校准后仍偏差明显

· 测量重复性差：连接不稳定、内部开关接触不良

· 轨迹噪声异常增大：本振相位噪声劣化、中频处理故障

· 动态范围下降：接收机增益不足或衰减器卡滞

3.5 人机交互与接口类

· 前面板按键无反应或错乱：按键板故障、排线断裂

· 旋钮失灵：编码器磨损

· GPIB/USB/LAN 通讯接口故障：接口芯片损坏、驱动异常

· 无法识别存储介质：USB 端口失效、硬盘故障

北光恒电维修流程与服务标准

我们遵循标准化的 “检测-确认-维修-计量” 四步流程，确保维修过程的透明与高效：

第一步：免费检测与诊断

客户寄送或送达仪器后，工程师利用专用测试系统（高性能频谱分析仪、微波信号源、多端口 VNA 等）进行初步检测，通常在 1-2 个工作日内出具包含详细故障位及报价的《检测报告》。

第二步：客户确认维修

· 同意维修：客户签字确认后，维修周期正式启动

· 不同意维修：仪器原封不动寄回，不收取任何检测费用

第三步：芯片级维修

· 维修周期：一般为 3-5 个工作日（特殊情况除外）

· 配件保障：采用进口原装/兼容优质配件（源衰减器、混频器、GPIB 卡、固态硬盘等）备货充足

· 维修能力：对主板、源模块、接收机等进行精密的芯片级更换与焊接

第四步：计量与质保

维修完成后，仪器不仅进行功能验证，还可送至中国航天 504 研究所等具有 CNAS 资质的第三方计量机构进行全性能计量，出具权威《校准证书》。修复后提供 3个月的质保期。

诚邀咨询：17319515275
